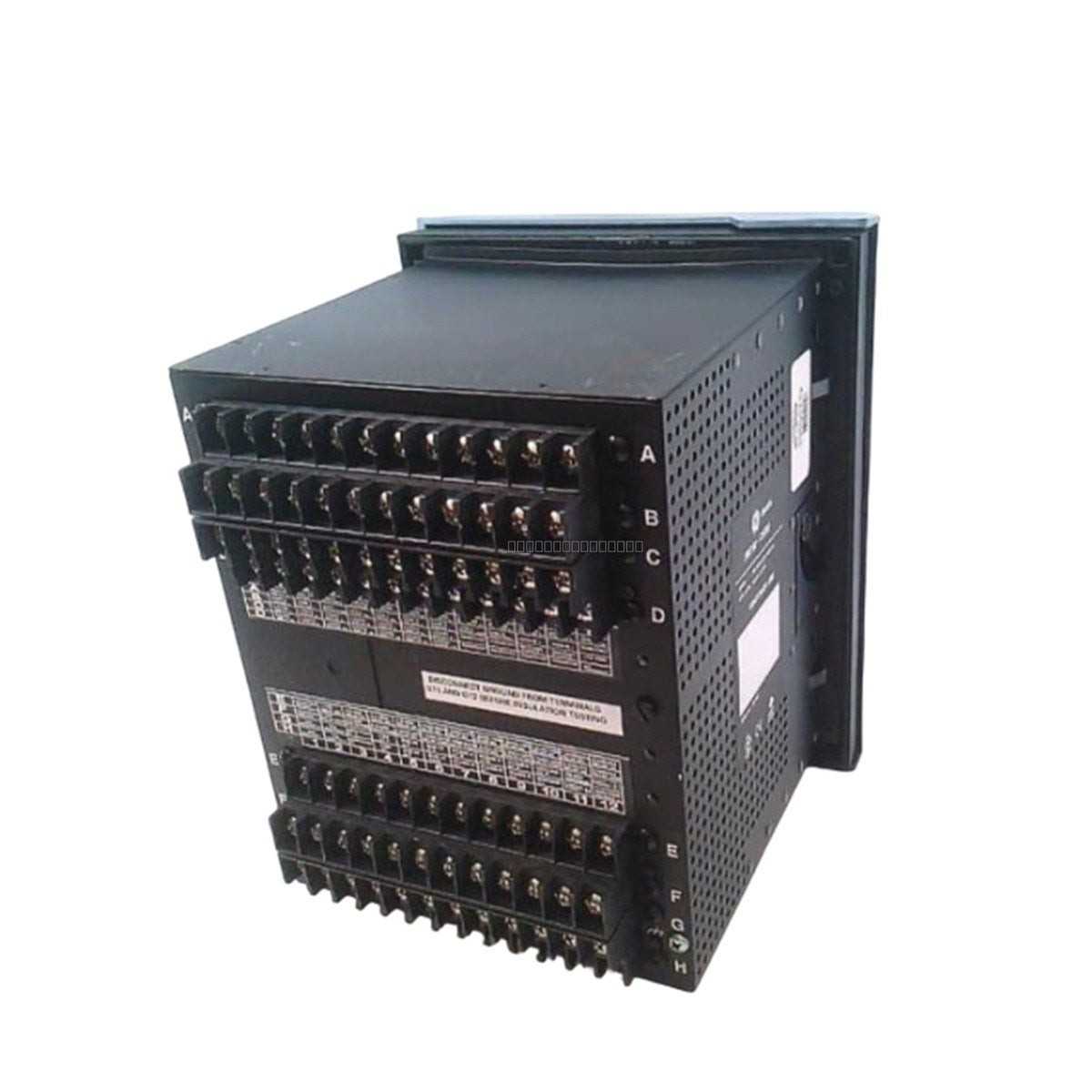

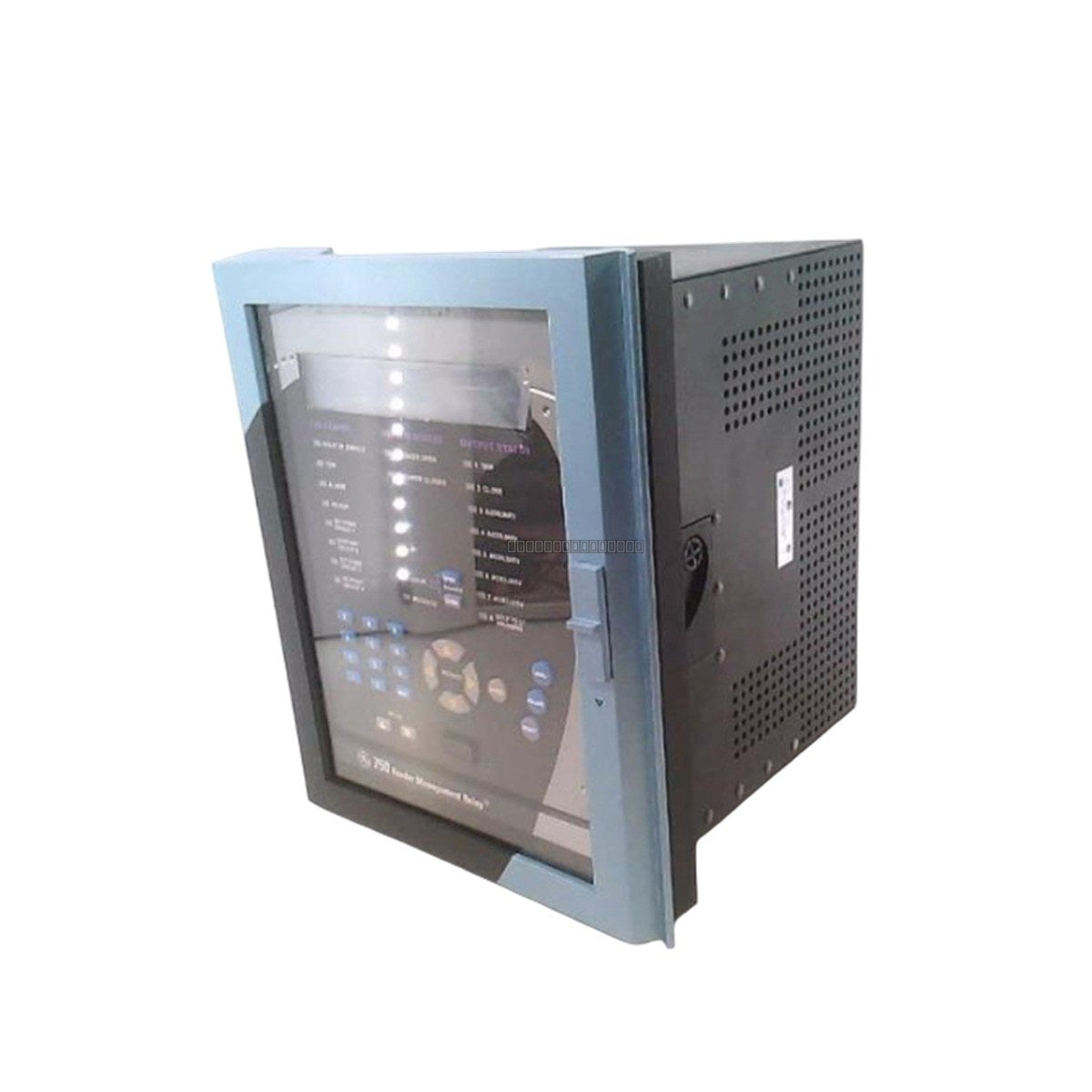

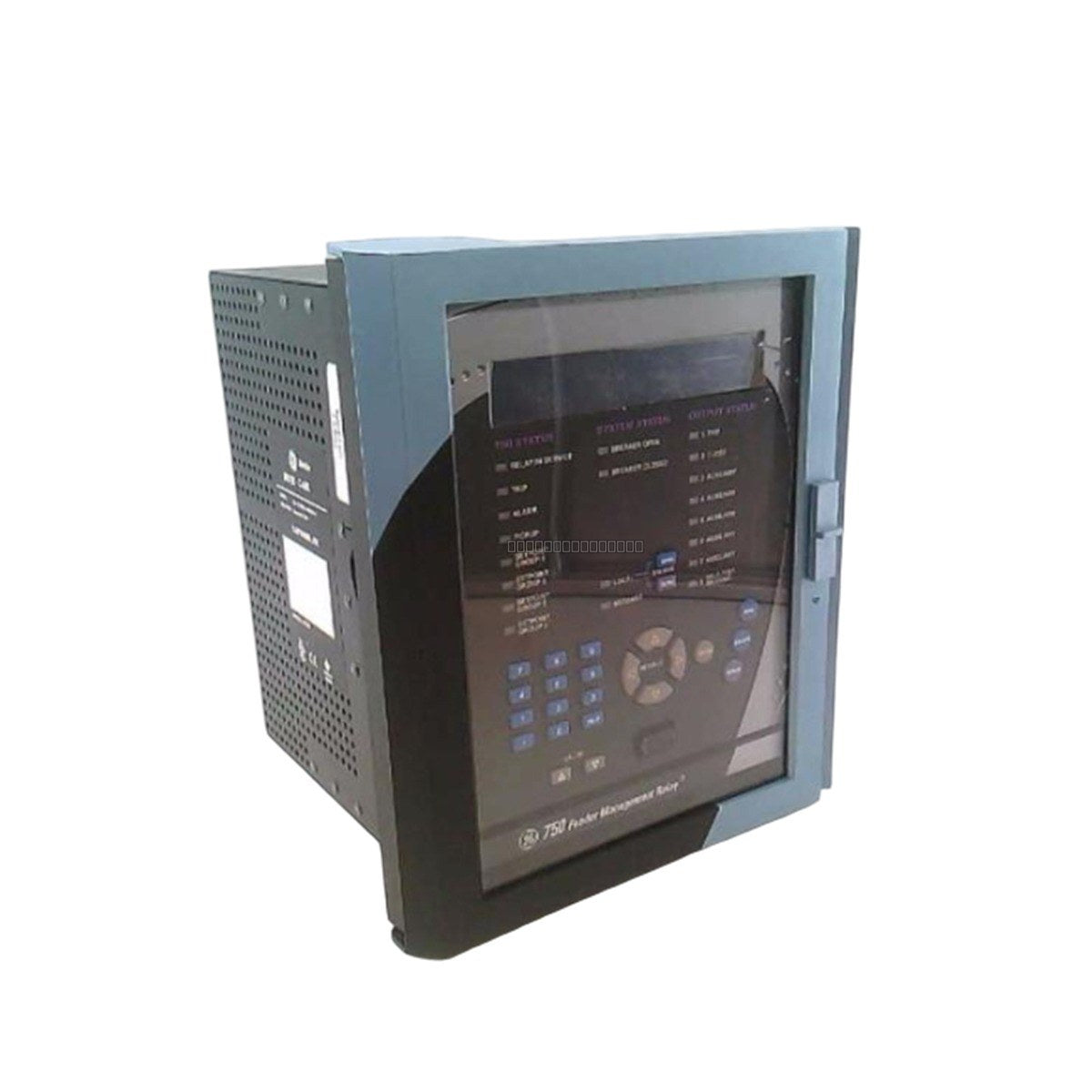

General Electric Multilin 750-P5-G5-HI-A1-R-E هو مرحل إدارة مغذيات عالي الأداء من سلسلة SR750. صُمم هذا المرحل لحماية أنظمة تغذية التوزيع الكهربائية والتحكم فيها ومراقبتها، ويوفر ميزات حماية شاملة لأنظمة الطاقة الصناعية والمرافق. ويتميز بإمكانيات قياس متقدمة وخيارات اتصال مرنة لضمان التشغيل الموثوق به في البيئات الكهربائية الصعبة.
الميزات
مدخل تيار الطور: 5 أمبير
مدخل تيار الأرضي: 5 أمبير تسلسل صفري
مدخل تيار حساس: 5 أمبير
نطاق واسع لإمداد الطاقة: 80-300 فولت تيار مستمر أو 70-265 فولت تيار متردد (48/62 هرتز)
مخرج تناظري: ثماني قنوات 4-20 مللي أمبير
مؤشر مرئي: LED أحمر لحالة إغلاق قاطع الدائرة
مخرجات معزولة بالكامل لتحسين مناعة الضوضاء
استجابة عالية السرعة: مؤشر بنسبة 100% في أقل من 3 دورات لنظام الطاقة
المواصفات الفنية
طراز المنتج
750-P5-G5-HI-A1-R-E
الشركة المصنعة
جنرال إلكتريك
استهلاك الطاقة
25 فولت أمبير اسميًا، 35 فولت أمبير كحد أقصى
الوصول والحمل
15 أمبير عند 250 فولت تيار مستمر لمدة 500 مللي ثانية
الدقة
+/- 1% من المقياس الكامل
وقت الاحتفاظ بفقدان الجهد
30 مللي ثانية
درجة حرارة التشغيل
-40 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين
-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة
حتى 95% (غير مكثف) عند 55 درجة مئوية
إرشادات التركيب
تأكد من تركيب المرحل في بيئة نظيفة وجافة محمية من الغبار والرطوبة الزائدين.
تحقق من أن مصدر طاقة التحكم يتوافق مع نطاق الجهد المحدد (80-300 فولت تيار مستمر أو 70-265 فولت تيار متردد) قبل تطبيق الطاقة.
استخدم كابلات محمية للمدخلات والمخرجات التناظرية لتقليل التداخل الكهرومغناطيسي (EMI).
تأكد من التأريض الصحيح لهيكل المرحل بلوحة توصيل الأرضي للحفاظ على سلامة الإشارة والأمان.
قم بإجراء جميع توصيلات الأسلاك بينما يكون النظام غير مزود بالطاقة لمنع حدوث دوائر قصر عرضية أو تلف للإلكترونيات الداخلية.
حافظ على مسافة كافية حول الوحدة للسماح بتبديد الحرارة وتدفق الهواء المناسب.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لمرحل 750-P5-G5-HI-A1-R-E؟
هذه الوحدة هي مرحل لإدارة المغذيات مصمم لتوفير الحماية والتحكم والمراقبة لأنظمة التوزيع الكهربائي، وتحديداً التعامل مع مدخلات التيار الطوري، والأرضي، والحساس.
هل يتطلب هذا المرحل مصدر طاقة محدد؟
نعم، يدعم هذا الطراز نطاقًا واسعًا من طاقة الإدخال، وتحديداً 80-300 فولت تيار مستمر أو 70-265 فولت تيار متردد عند 48/62 هرتز.
ما هو نطاق درجة حرارة التشغيل المحيطة؟
تم تصنيف الجهاز للتشغيل في درجات حرارة تتراوح من -40 درجة مئوية إلى +60 درجة مئوية.
