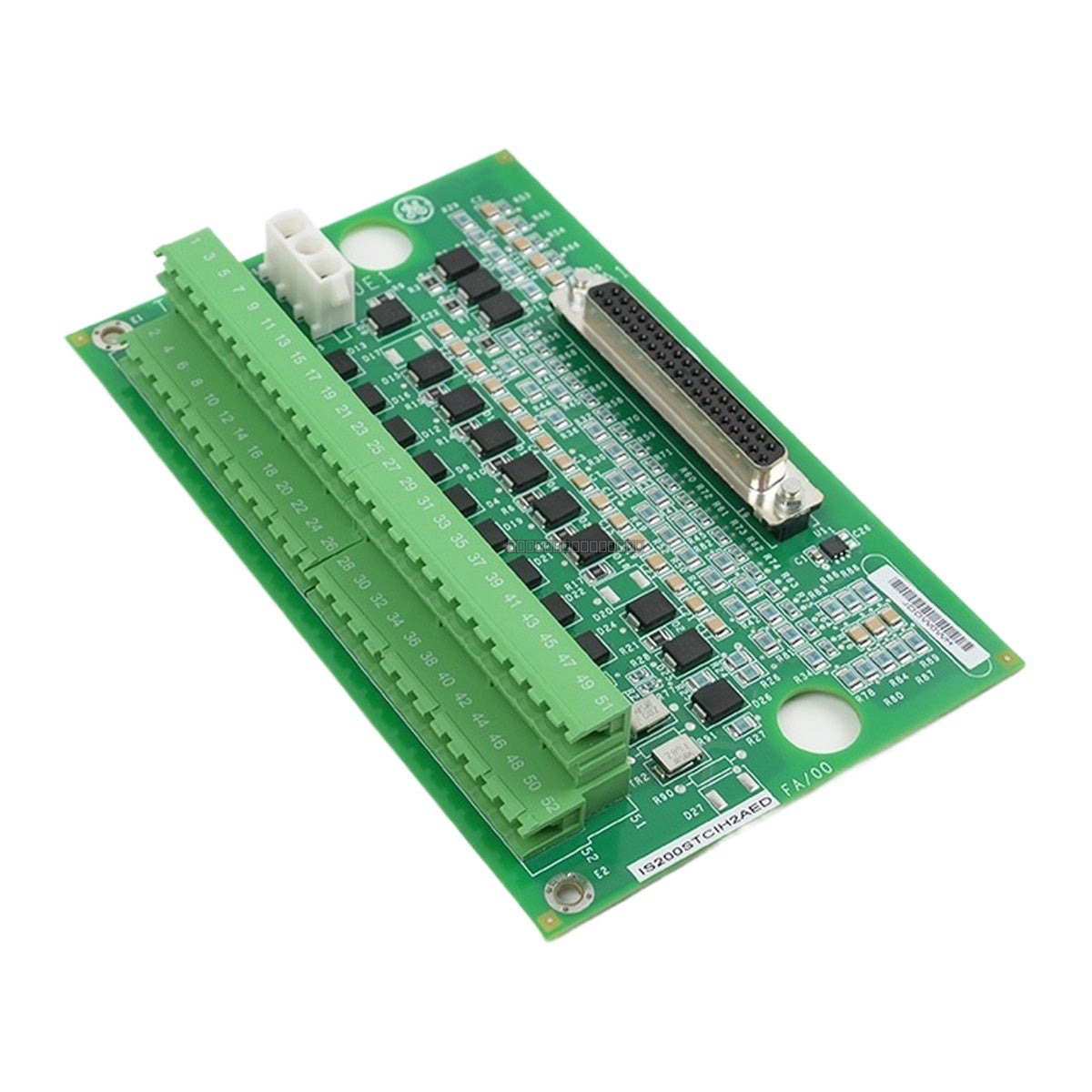

إن لوحة GE IS200STCIH2AED هي لوحة طرفية لإدخال التلامس البسيط (Simplex Contact Input Terminal Board) مصممة لمنصات التحكم التوربيني Mark VIe و Mark VIeS. تعمل وحدة الواجهة هذه كنقطة اتصال ميدانية، حيث تقبل 24 مدخلًا تلامسيًا منفصلاً من الأجهزة الخارجية مثل المرحلات والمفاتيح ومستشعرات الحد. وهي مصممة لتهيئة وتصفية هذه الإشارات قبل معالجتها بواسطة حزمة الإدخال/الإخراج PAIC المتوافقة.
الميزات
مصممة لبنيات التحكم البسيط في أنظمة Mark VIe/VIeS.
تدعم جهود الإثارة الخارجية 24 فولت تيار مستمر و 48 فولت تيار مستمر و 125 فولت تيار مستمر.
تتضمن قمعًا للارتفاعات المفاجئة في التيار وتصفية للضوضاء عالية التردد لضمان سلامة الإشارة.
تستخدم صمامات PTC (بوليستر قابلة لإعادة الضبط) للحماية من التيار الزائد.
متوافقة مع حزم الإدخال/الإخراج PAIC عبر واجهة موصل من النوع D.
تصميم مدمج مناسب للتثبيت على قضيب DIN أو لوحة مسطحة.
تأكد من فصل طاقة نظام التحكم قبل تثبيت أو إزالة اللوحة الطرفية.
تُثبت اللوحة عادةً على حامل معدني، ثم يُثبت هذا الحامل بدوره على قضيب DIN قياسي.
استخدم كابلات محمية للمدخلات الميدانية لتقليل تداخل EMI/RFI في البيئات الصناعية عالية الضوضاء.
تحقق من أن جهد الإثارة الخارجي يتطابق مع نطاق الإدخال المكون لمنع تلف دوائر الاستشعار.
حافظ على مساحة كافية حول الوحدة لضمان تدفق الهواء والتبريد المناسبين.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحة IS200STCIH2AED؟
تعمل كلوحة طرفية لنظام Mark VIe، وتوفر تهيئة الإشارة وحماية من الارتفاعات المفاجئة في التيار لما يصل إلى 24 مدخلًا تلامسيًا قبل تحويلها إلى رقمية بواسطة حزمة الإدخال/الإخراج.
هل تتضمن هذه اللوحة حزمة الإدخال/الإخراج؟
لا، لوحة IS200STCIH2AED هي لوحة طرفية فقط. تتطلب حزمة إدخال/إخراج PAIC منفصلة، والتي تتصل باللوحة عبر موصل من النوع D.
كيف تعمل الصمامات القابلة لإعادة الضبط؟
تستخدم اللوحة صمامات PTC (معامل درجة الحرارة الإيجابي). إذا تسبب عطل في تجاوز التيار 0.5 أمبير، فإن الصمام يحد من التيار؛ وبمجرد إزالة العطل، يبرد الجهاز ويعيد ضبط نفسه تلقائيًا، ولا يتطلب استبدالًا يدويًا.
