بطاقة واجهة الاتصال جنرال إلكتريك IS215VCMIH2B VME
No reviews
في الأوراق المالية!
- Part Number: IS215VCMIH2B
- Brand: General Electricneral Electric
- Type: بطاقة واجهة الاتصال VME
- Dimensions: 2.1 × 18.8 × 26.2 سم
- Country of Origin: الولايات المتحدة الأمريكية
- Barcode: 8537101190
يشارك
Additional Specifications
| Color / Pattern |
|
وصف المنتج
ملخص
تدعم بطاقة واجهة الاتصال VME من جنرال إلكتريك IS215VCMIH2B أنظمة التحكم في التوربينات من طراز Mark VIe، مع توجيه بيانات عالي السرعة واتصال متزامن عبر شبكات IONet. تعمل هذه اللوحة كوحدة تحكم رئيسية في ناقل VME، حيث تنسق معالجات التحكم ووحدات الإدخال/الإخراج ولوحات التوصيل في تطبيقات توربينات الغاز والبخار والرياح.
التصميم الوظيفي

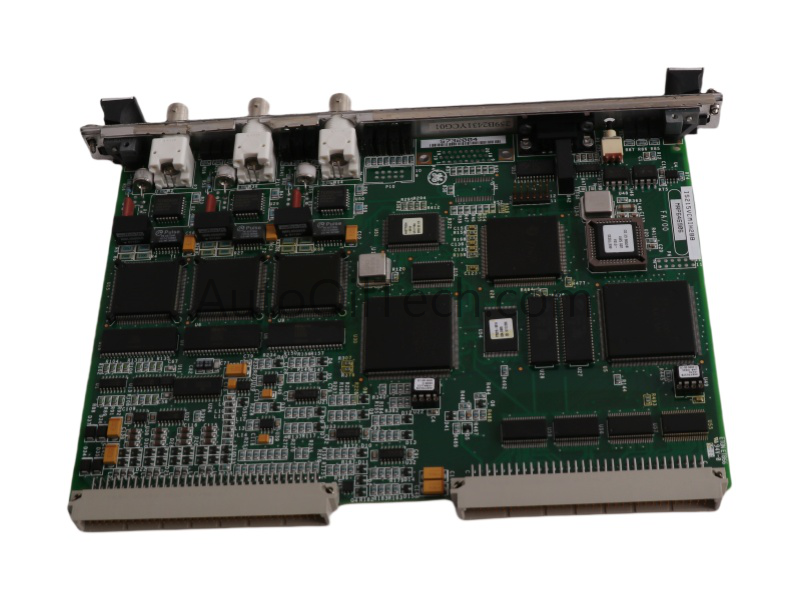

تستخدم لوحة GE IS215VCMIH2B تصميم VME بحجم 6U، وتضم معالج إشارة رقمية (DSP) من شركة Texas Instruments بدقة 32 بت وذاكرة SRAM بسعة 256 كيلوبايت × 32 بت لمعالجة البيانات بسرعة فائقة. تحتوي اللوحة الأمامية على ثلاثة منافذ IONet مزودة بمؤشرات TX/RX/CD، ومنفذ تسلسلي، ومؤشرات LED تشخيصية تعرض حالات التشغيل (RUN)، والفشل (FAIL)، والحالة (STATUS)، بالإضافة إلى رموز رقمية (1/2/4/8). تتضمن اللوحة أكثر من أربعين حبة حث، وثلاثة محولات، ولوحة دوائر مطبوعة (PCB) مطلية بطبقة واقية تتحمل الظروف الصناعية القاسية.
بصفتها وحدة التحكم الرئيسية في الرف، تقوم لوحة IS215VCMIH2B بتعيين معرّفات للوحات المتصلة ووحدات التوصيل الطرفية عبر موصلات اللوحة الخلفية P5. تدعم هذه اللوحة إصداري VCMIH1 وVCMIH2، وتحافظ على اتصال متزامن عبر بنية التكرار المعياري الثلاثي (TMR). تراقب اللوحة إشارات الطاقة التناظرية والرقمية، وتنسق عمليات نقل البيانات عبر قنوات IONet للألياف الضوئية.
المواصفات الفنية
المعايير الرئيسية
| المعلمة | قيمة |
|---|---|
| رقم الموديل | IS215VCMIH2B |
| نوع المنتج | بطاقة واجهة اتصال VME |
| مسلسل | مارك 6 |
| الشركة المصنعة | جنرال إلكتريك |
| نظام | DCS |
| وزن | 0.36 كجم |
| أبعاد | 2.1 سم × 18.8 سم × 26.2 سم |
| أصل | الولايات المتحدة الأمريكية |
| حالة | علامة تجارية جديدة |
| رمز النظام المنسق | 8537101190 |
| الحد الأدنى للطلب | 1 |
| مهلة | في الأوراق المالية |
| تواصل | ثلاثة منافذ IONet + منفذ تسلسلي |
| المعالج | معالج الإشارات الرقمية TI ذو 32 بت |
| ذاكرة | ذاكرة SRAM بسعة 256 كيلوبايت × 32 |
| المؤشرات | تشغيل، فشل، حالة، 1/2/4/8 مصابيح LED |
| حماية لوحة الدوائر المطبوعة | طلاء متجانس كامل |
| الموصلات | لوحة التوصيل الخلفية J301 ، تعيين معرف P5 |
| بنيان | يدعم الإرسال البسيط و TMR |
| عامل الشكل | 6U VME |
ملاحظات فنية إضافية
-
يدير جهاز IS215VCMIH2B الاتصالات المتزامنة عبر قنوات الألياف الضوئية لشبكة IONet.
-
تقوم اللوحة بتعيين تعريف لجميع الوحدات النمطية في رف VME.
-
تعمل الحماية من التداخل الكهرومغناطيسي على تحسين الاستقرار في بيئات التوربينات ذات الضوضاء الكهربائية العالية.
-
يدعم التصميم ترقيات متوافقة مع الإصدارات السابقة لأنظمة Mark VI القديمة.
التطبيقات والتوافق
يدعم جهاز التحكم IS215VCMIH2B من جنرال إلكتريك أنظمة التحكم في التوربينات في محطات توليد الطاقة بالغاز والبخار والرياح، والتي تتطلب اتصالاً سريعاً وموثوقاً بين وحدات التحكم ووحدات الإدخال/الإخراج. ويتكامل هذا الجهاز مع بنية Mark VIe Speedtronic، ويدعم كلاً من تكوينات الإرسال والاستقبال المفردة (Simplex) وتكوينات الإرسال والاستقبال الثلاثية (TMR) المستخدمة في أنظمة التشغيل الآلي عالية الموثوقية.
