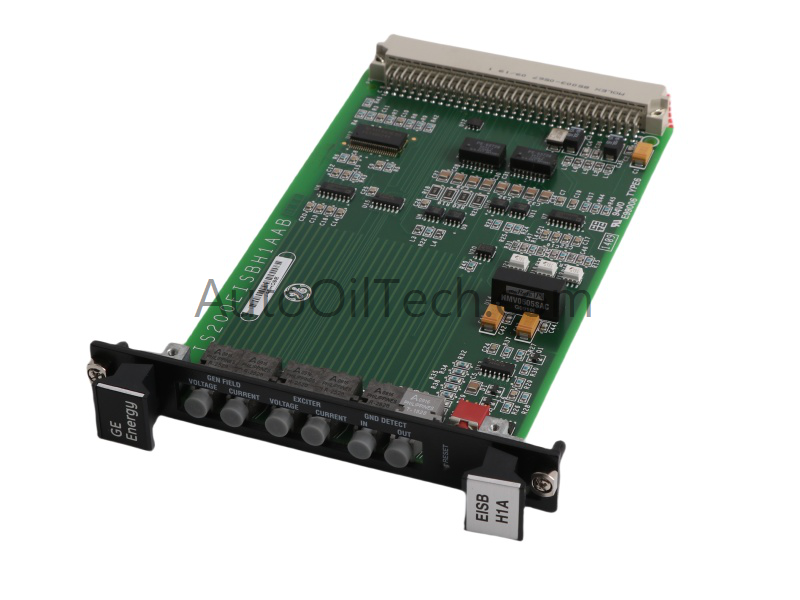

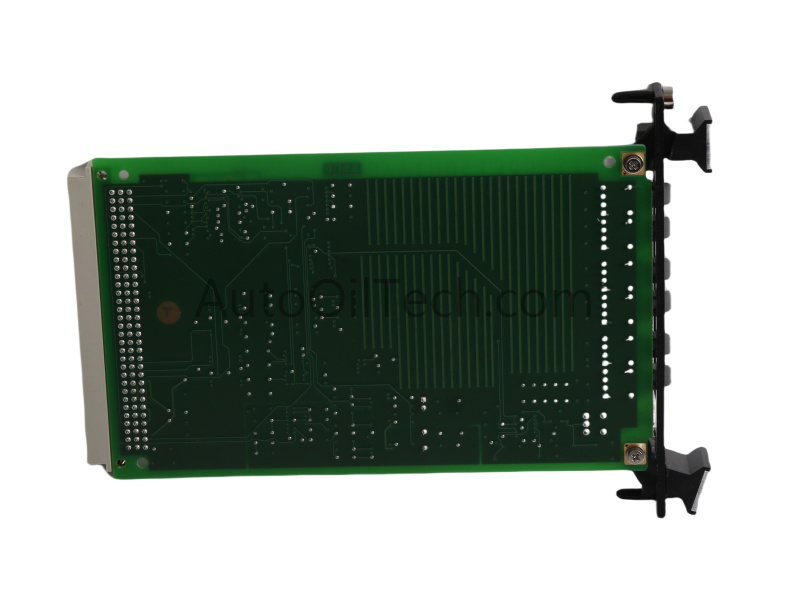

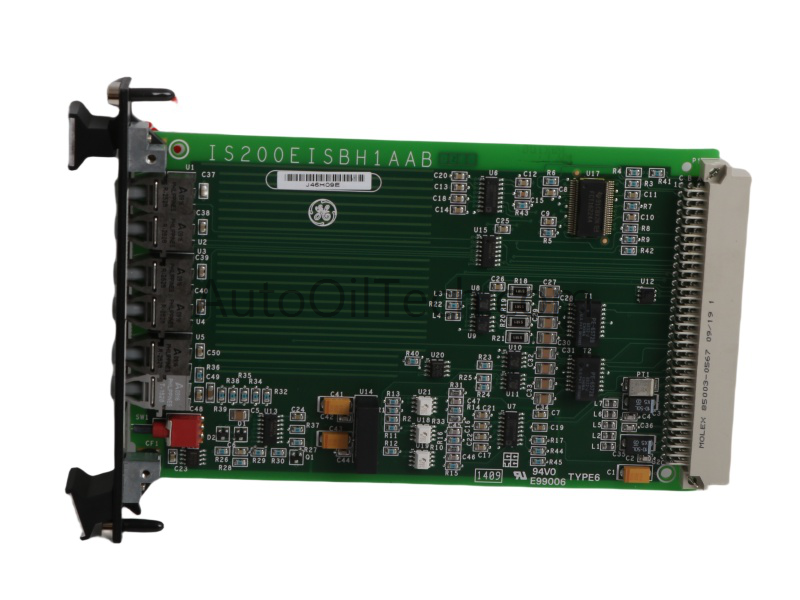

لوحة IS200EISBH1A المُثيرة من سلسلة EX2100 Mark VIe من جنرال إلكتريك هي وحدة واجهة اتصال متخصصة مصممة لنقل البيانات عبر الألياف الضوئية بشكل موثوق في أنظمة إثارة التوربينات. تتميز هذه اللوحة بصغر حجمها وقوتها، حيث تشغل فتحة واحدة فقط، مما يضمن التكامل السلس مع وحدات التحكم EX2100، ويدعم الاتصال عالي السرعة واستقرار النظام.
المواصفات الفنية الرئيسية
الموديل:IS200EISBH1A
النوع: لوحة إثارة ISBus
توافق النظام: نظام التحكم في الإثارة EX2100 Mark VIe
واجهات وحدة التحكم: تعمل مع وحدات C و M1 و M2
الاتصال بالألياف الضوئية:
ستة موصلات ألياف بصرية في اللوحة الأمامية
يدعم الإرسال والاستقبال عبر موصل اللوحة الخلفية
معالجة الإشارات:
يستقبل مدخلات التيار والجهد من مجال المولد
يقوم المرحلات بإرسال التغذية الراجعة إلى وحدة التحكم DSPX
يتصل بمنافذ الأدوات ولوحة المفاتيح عبر RS-232C
يرسل إشارات إلى وحدة الكشف عن الأرض (EGDM)
عامل الشكل: تصميم بفتحة واحدة وارتفاع 3U
القوة والموثوقية: مُحسَّنة لتوفير اتصال مستقر عبر الألياف الضوئية في جميع أنحاء خزائن الإثارة
إرشادات التركيب: مذكورة في دليل مستخدم وحدة التحكم في الإثارة GEH-6632 EX2100 ودليل GEI-100454
المواصفات الفيزيائية:
الأبعاد: 2 × 18.6 × 12.8 سم
الوزن: 0.12 كجم
رمز النظام المنسق: 8537101190
المنشأ: الولايات المتحدة الأمريكية
الحالة: جديد تماماً
التوفر: متوفر في المخزون
سيناريوهات التطبيق
العمود الفقري للاتصالات بالألياف الضوئية في أنظمة الإثارة EX2100
التكامل مع نظام التحكم DSPX للتغذية الراجعة والمراقبة
نقل الإشارات الموثوق به في بيئات التحكم في مولدات التوربينات
التعليمات
س: كم عدد موصلات الألياف الضوئية التي يوفرها جهاز IS200EISBH1A؟ ج: ستة موصلات موجودة على اللوحة الأمامية.
س: ما هي وحدات التحكم المدعومة؟ ج: متوافق مع وحدات التحكم C و M1 و M2 EX2100.
س: ما هي الأدلة التي توفر إرشادات التثبيت؟ ج: دليل المستخدم GEH-6632 EX2100 للتحكم في الإثارة ودليل GEI-100454 الفني.
