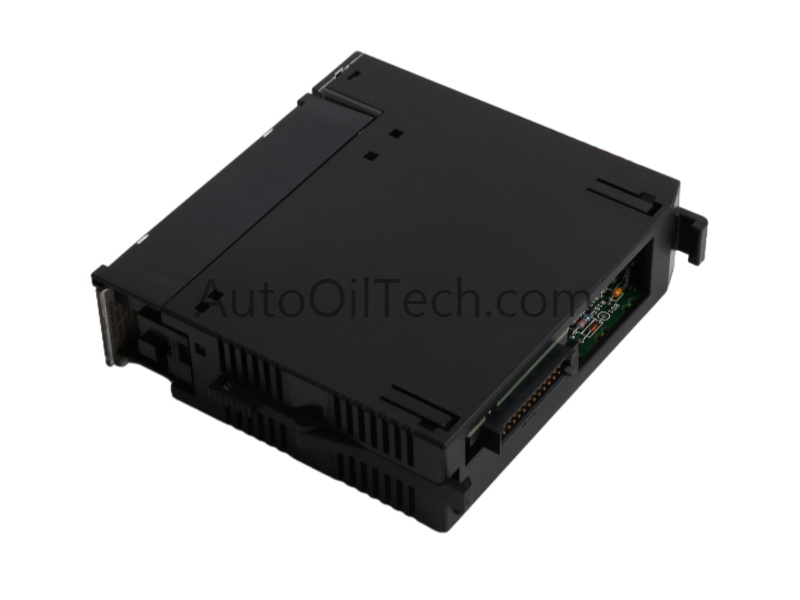

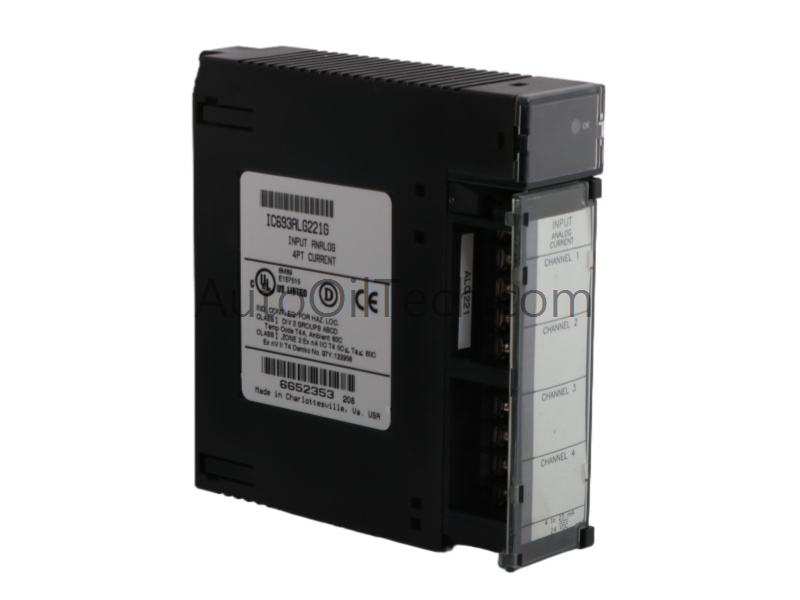

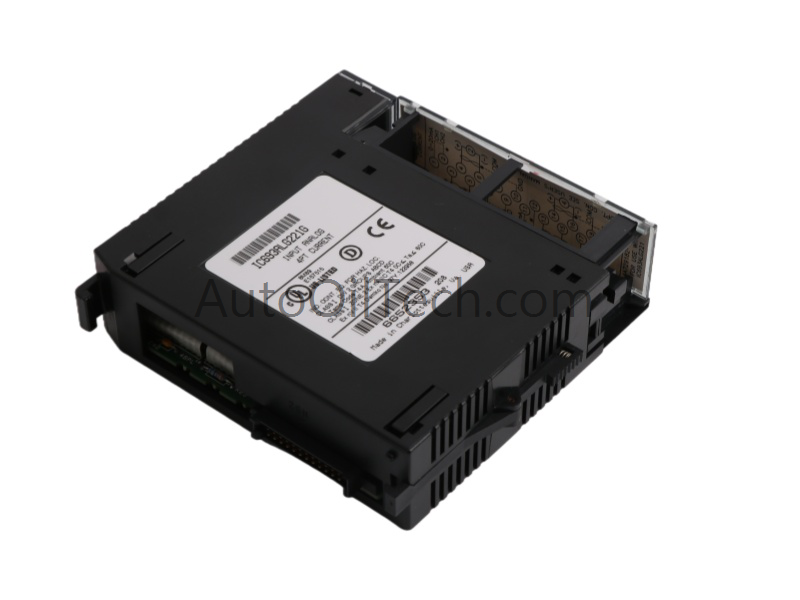

وحدة إدخال التيار التناظري GE IC693ALG221 هي وحدة رباعية القنوات مصممة لنظام PLC من السلسلة 90-30. تقوم هذه الوحدة بتحويل إشارات التيار التناظرية إلى بيانات رقمية دقيقة، وتدعم نطاقات 4-20 مللي أمبير و0-20 مللي أمبير. تصميمها المدمج وسرعة التحويل العالية وميزات الحماية القوية تجعلها مثالية لبيئات الأتمتة الصناعية المتطلبة.
المواصفاتالفنية
المعلمة
قيمة
رقمالموديل
IC693ALG221
نوعالوحدة
وحدةإدخالالتيارالتناظري
الشركة المصنعة
جنرال إلكتريك
مجموعةالمنتجات
سلسلة90-30PLC
حالة
علامة تجاريةجديدة
أبعاد
3.5×13×13.5سم
وزن
0.36كجم
رمز النظامالمنسق
8537101190
نظام
DCS
أصل
الولايات المتحدة الأمريكية
مهلة
فيالأوراق المالية
الحد الأدنى للطلب
1
حالةدورة الحياة
نشيط
خدمةالاتصالات
موجهإيثرنت
الوصفالوظيفي
توفر وحدة IC693ALG221 تحويلًا عالي السرعة بمعدل 0.5 مللي ثانية لكل قناة بدقة 12 بت، مما يضمن قياسًا دقيقًا لمتغيرات العملية مثل الضغط ودرجة الحرارة والتدفق. ويحمي العزل البصري لوحة التوصيل الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) من أسلاك التوصيل الميدانية، مع تحمل جهد الوضع المشترك حتى 200 فولت. كما تعزز إجراءات الحماية من تجاوز النطاق الموثوقية في البيئات القاسية.
تتيح إعدادات وصلات التوصيل المرنة نطاقات إدخال مختلفة عبر أزواج القنوات، بينما يضمن التوسيع أن يتوافق التيار من 4 إلى 20 مللي أمبير مع عدد عد من 0 إلى 32000. يوفر مؤشر LED للحالة تأكيدًا فوريًا للطاقة والوظائف. تستمد الوحدة الطاقة مباشرةً من مصادر الطاقة +24 فولت تيار مستمر و+5 فولت تيار مستمر الخاصة بوحدة التحكم المنطقية القابلة للبرمجة (PLC)، مما يلغي الحاجة إلى مصادر خارجية.
التطبيقاتوالتوافق
تتكامل وحدة التحكم المنطقية القابلة للبرمجة GE IC693ALG221 بسلاسة مع أنظمة PLC من السلسلة 90-30، مما يدعم تركيبها في أي فتحة إدخال/إخراج. وهي مناسبة لتطبيقات الأتمتة الصناعية التي تتطلب دقة عالية في الحصول على الإشارات التناظرية، بما في ذلك مراقبة المصانع، والتحكم في العمليات، وتسجيل البيانات. إن ما تتميز به من سرعة وحماية ومرونة يجعلها ركيزة أساسية لأداء موثوق لأنظمة PLC.
