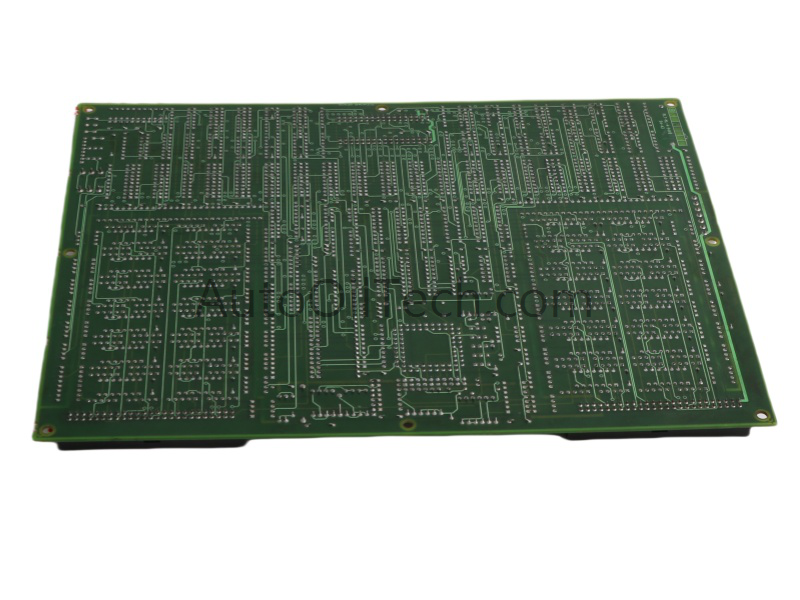

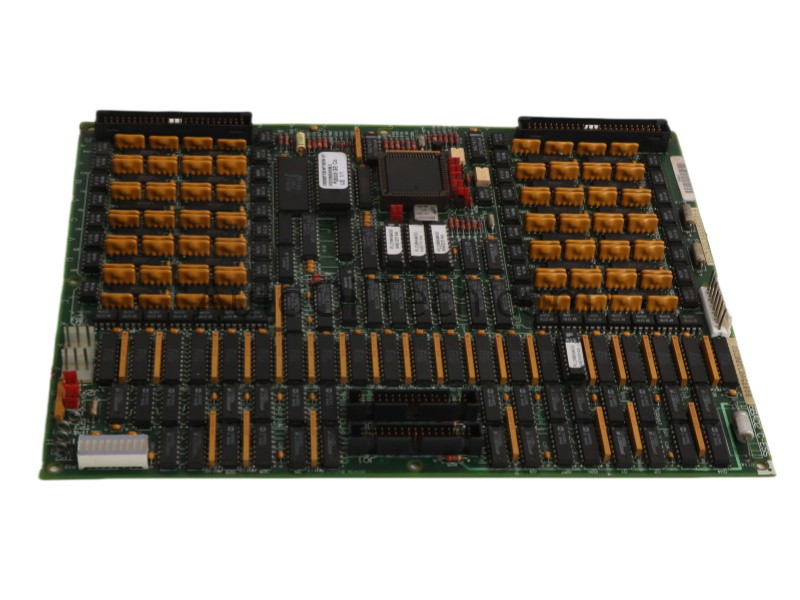

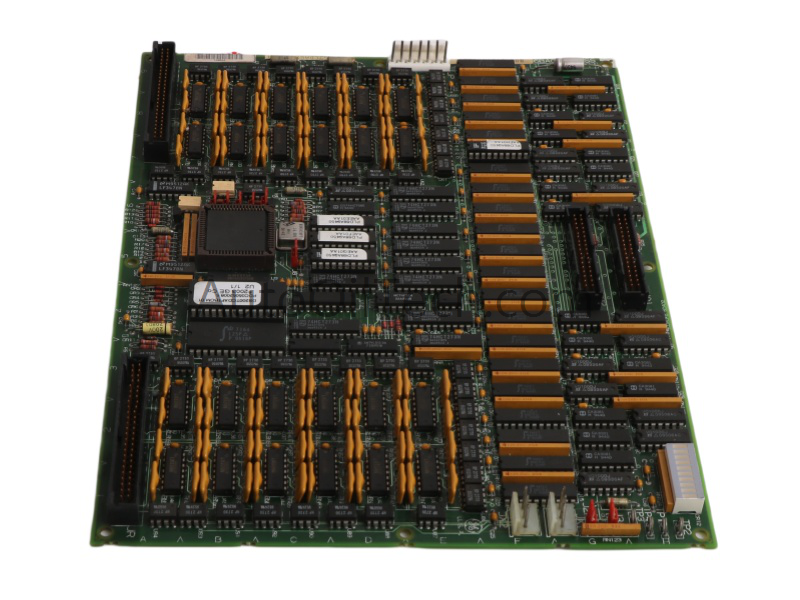

لوحة الفصل البسيطة GE DS200TCTGG1AFF هي وحدة إخراج مرحل قديمة منسلسلة أنظمة التحكم في التوربينات Mark V. على الرغم من توقف إنتاج سلسلة Mark V، إلا أن هذه اللوحة لا تزال تحظى بتقدير كبير لموثوقيتها وتكاملها مع تقنية التحكم Speedtronic، مما يدعم أتمتة توربينات البخار والغاز والرياح.
المواصفاتالفنية
المعلمة
قيمة
رقمالموديل
DS200TCTGG1AFF
نوعالوحدة
لوحةرحلاتسيمبلكس
الشركة المصنعة
جنرال إلكتريك
مجموعةالمنتجات
مارك5/سبيدترونيك
حالة
علامة تجاريةجديدة
أبعاد
28.8×7.2×3.8سم
وزن
0.32كجم
رمز النظامالمنسق
8537101190
نظام
DCS
أصل
الولايات المتحدة الأمريكية
مهلة
فيالأوراق المالية
الحد الأدنى للطلب
1
حالةدورة الحياة
نشط(دعم الأنظمة القديمة)
خدمةالاتصالات
موجهإيثرنت
الموصلات
ثلاثة50 سنًا(JLY،JLX،JLZ)،اثنان12 سنًا(JN،JM)
المرحلات
21مرحلتوصيل(K1–K21)
الوصفالوظيفي
تُصنّف لوحة DS200TCTGG1AFF كلوحة فصل متوسطة، وهي مُصممة بـ 21 مرحلًا قابلاً للتوصيل، مثبتة بأشرطة معدنية لضمان المتانة وسهولة الصيانة. توفر هذه اللوحة وظائف إخراج مرحل قوية مع اتصال فعال من خلال ثلاثة موصلات ذات 50 سنًا وموصلين ذوي 12 سنًا، مما يضمن التكامل السلس مع أنظمة التوربينات.
تساعد مُعرّفات الأجهزة المُضمّنة في رقم القطعة، مثل رمز TCTG الوظيفي وتصنيف المجموعة الأولى، في تحديد القطعة وتركيبها بدقة. تتطلب الصيانة التزامًا صارمًا بإجراءات إيقاف التشغيل ودعمًا فنيًا مؤهلًا لضمان الاستبدال الآمن.
التطبيقاتوالتوافق
صُمم جهاز GE DS200TCTGG1AFF لأنظمة التحكم في توربينات Mark V، ويدعم التشغيل الآلي في توربينات البخار والغاز والرياح. بفضل تصميمه المتين للمرحلات وتكامله مع نظام Speedtronic القديم، يُعد هذا الجهاز مناسبًا للمنشآت التي تقوم بصيانة أو ترقية البنية التحتية الحالية لتوربينات Mark V.
