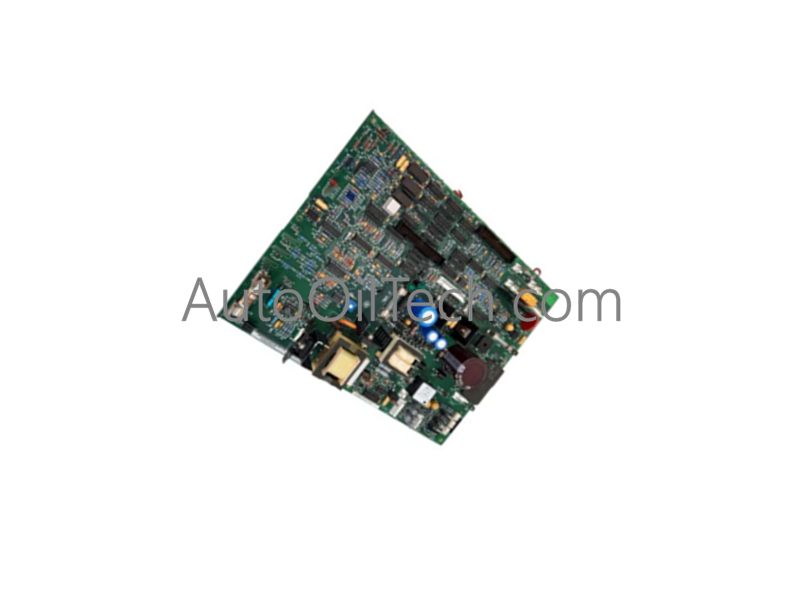

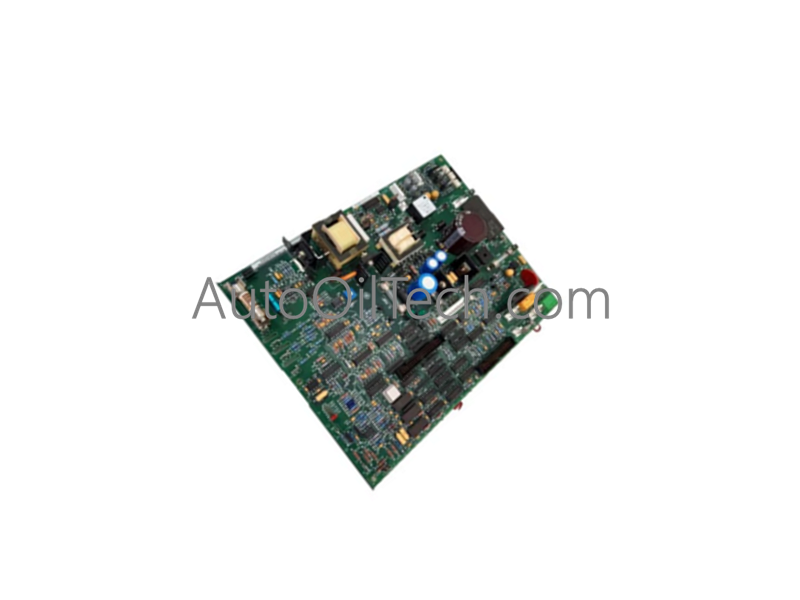

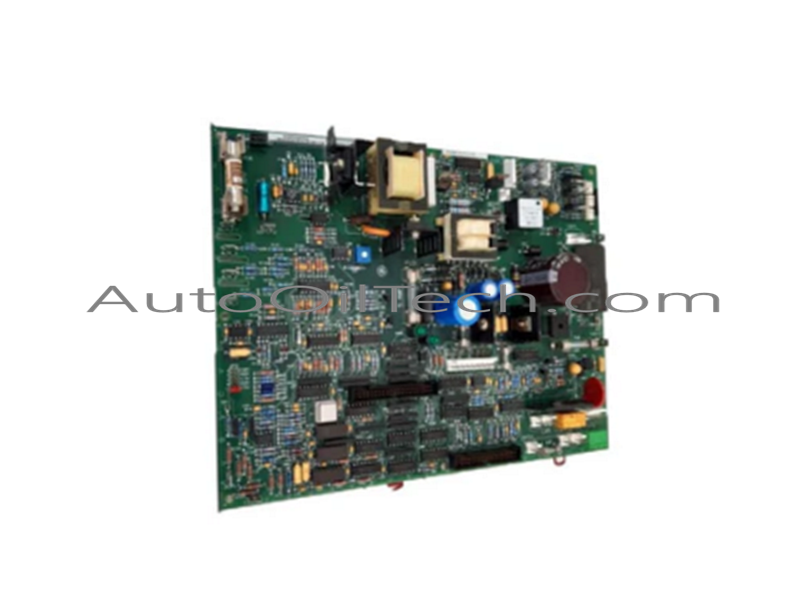

لوحة المحول الدوارة طراز DS200LRPBG1AAA من جنرال إلكتريك

تم تكوين لوحةGeneral Electric DS200LRPBG1AAA (لوحة حل الإشارة DS200LRPBG1AAA) لإدارة التحكم في التوربينات في أنظمة Mark V Speedtronic، وهي توفر تنفيذًا ماديًا مباشرًا لمهام واجهة الإشارة ومعالجة ملاحظات الموضع عبر مجموعات محركات الأقراص الآلية.

توضيح اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

خصائص التحكم الصناعي والقيادة

• سرعة اتصال ناقل اللوحة الخلفية: تسهل اللوحة تبادل البيانات عالي السرعة مع وحدة التحكم Mark V لمعالجة ملاحظات الموضع القائمة على الحل، مما يدعم التوقيت الحتمي لتنظيم توربينات الغاز والبخار.
• شبكات Profinet / EtherNet/IP الحتمية: أثناء التشغيل ضمن بنية اللوحة الخلفية الخاصة بـ Mark V، تم تصميم الواجهة للحفاظ على تزامن الإشارة اللازم للتكامل الأوسع ضمن شبكات التحكم الصناعية المتزامنة.
• تحجيم كثافة الإدخال/الإخراج: تستخدم لوحة الدائرة المطبوعة تصميمًا كثيفًا لـ FGPA (مصفوفات البوابات القابلة للبرمجة ميدانيًا) ومصفوفات شبكة المقاومات لتنفيذ حسابات ملاحظات الموضع المعقدة ضمن مساحة خزانة التحكم في التوربينات.
• توافق فلاش البرامج الثابتة: تضمن بنية المراجعة A-A-A منطق معالجة متسق؛ لاحظ أن المراجعتين الأوليين فقط متوافقتان مع الإصدارات السابقة ضمن فئات فرعية معينة من Mark V أو EX3000 للتحكم في الإثارة.

الأسئلة المتكررة

س: هل جميع مراجعات المنتج لـ DS200LRPBG1AAA متوافقة مع الإصدارات السابقة؟

ج: لا. المراجعتان الأوليان فقط تعتبران متوافقتين مع الإصدارات السابقة. المراجعة الثالثة تقدم تغييرات قد تؤثر على التوافق مع بيئات وحدة التحكم Mark V القديمة.

س: ما هو الغرض من زر إعادة الضبط على اللوحة؟

ج: زر إعادة الضبط مخصص لحل أعطال التشخيص اليدوي ومسح حالة النظام أثناء إجراءات الصيانة المحلية.

إرشادات التثبيت الميداني

• التركيب: ثبت اللوحة في فتحة رف Mark V المخصصة. تأكد من أن جميع الموصلات الطرفية مثبتة بالكامل لمنع تدهور الإشارة. استخدم نقاط التثبيت الموجودة على اللوحة الأمامية لضمان بقاء اللوحة ثابتة تحت اهتزاز التوربينات التشغيلي.
• التأريض: قم بتوصيل هيكل اللوحة بالناقل الأرضي المشترك للخزانة. يعد الاتصال ذو المعاوقة المنخفضة إلزاميًا لتقليل تداخل الضوضاء الكهربائية مع مدخلات إشارة المحلل عالية الحساسية.
• الأسلاك: قم بتوصيل إشارات ملاحظات المحلل بشرائط الطرف الأمامية. استخدم كابلات مجدولة محمية وحافظ على الفصل المادي عن خطوط التيار المتردد عالية الجهد لمنع التداخل الكهرومغناطيسي المستحث. تأكد من إحكام ربط جميع وصلات الأطراف وفقًا للمواصفات الصناعية القياسية لمنع مقاومة التلامس المتقطعة.
