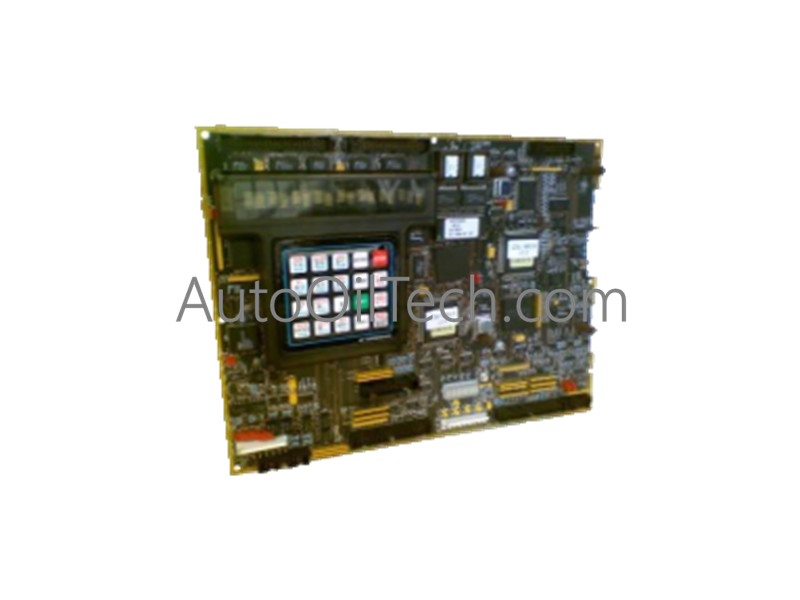

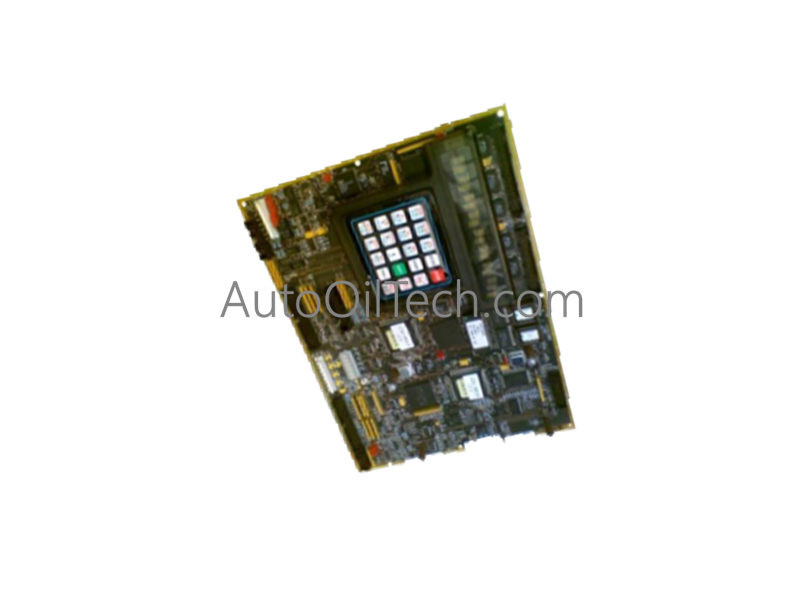

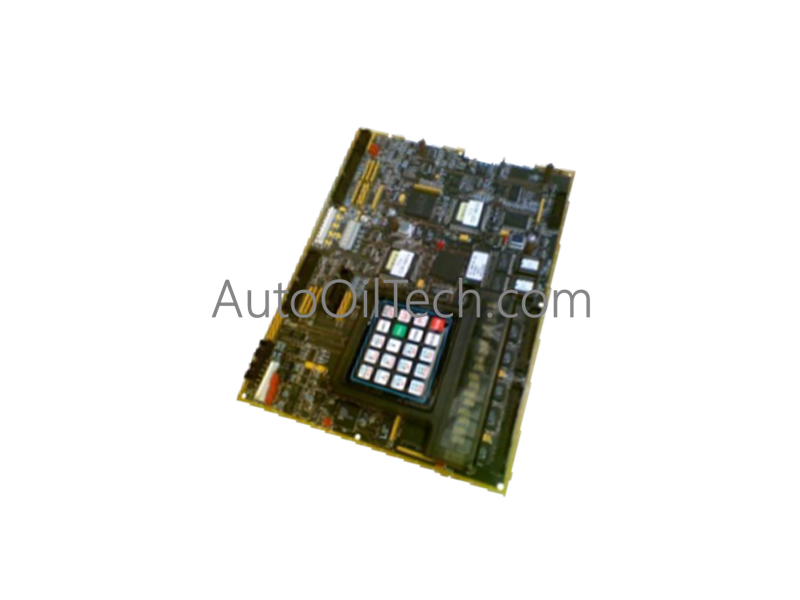

لوحة اتصالات وتحكم المحرك/الشبكة المحلية مارك 5 موديل DS200LDCCH1ANA من جنرال إلكتريك

في الأوراق المالية!

Part Number: DS200LDCCH1ANA
Brand: General Electric
Type: لوحات تحكم المحركات
Dimensions: 4.1 × 12.5 × 10.5 سم
Country of Origin: الولايات المتحدة الأمريكية
Barcode: 8537101190

Additional Specifications

Color / Pattern	Black Green
Power Source	DC-powered
Communication Protocols	Ethernet
Controller Design	Compact Modular

Tags: Drive Control Boards , General Electric Mark V

وصف المنتج

تعمل لوحة التحكم في المحرك/اتصالات الشبكة المحلية General Electric DS200LDCCH1ANA، والمُدرجة أيضًا تحت اسم DS200LDCCH1، كمكون مادي مخصص لتنظيم المحرك واتصالات الشبكة المحلية داخل أنظمة التحكم في التوربينات Mark V.

تفكيك اللاحقة ومصفوفة النموذج

يوفر رمز تعريف DS200LDCCH1ANA تفاصيل تكوين الأجهزة التالية:

DS200: نوع تجميع Mark V Series القياسي.
LDCC: اختصار المنتج الوظيفي (التحكم في المحرك/اتصالات الشبكة المحلية).
H1: تجميع منتجات Mark V Series من المجموعة الأولى.
ANA: سجل المراجعة (مراجعة وظيفية من الفئة A، ومراجعة وظيفية ثانوية من الفئة N، وتكوين فني من الفئة A).

المواصفات الفنية

المعلمة	المواصفات
النموذج	DS200LDCCH1ANA
العلامة التجارية	جنرال إلكتريك
المنشأ	الولايات المتحدة الأمريكية
الوزن	4.54 كجم (10 أرطال)
الأبعاد	330 مم × 178 مم
درجة حرارة التشغيل	0 إلى +60 درجة مئوية
استهلاك الطاقة	5 فولت تيار مستمر / 24 فولت تيار مستمر (مشتق من اللوحة الخلفية)
المعالجات الدقيقة	DCP, MCP, CMP, LCP (4 إجمالاً)
طلاء لوحة الدوائر المطبوعة (PCB)	طلاء متوافق

التحكم الصناعي وتنفيذ الشبكة

سرعة الاتصال عبر الناقل الخلفي: تستخدم اللوحة أربعة معالجات مخصصة للمهام (DCP، MCP، CMP، LCP) لإدارة حركة المرور الداخلية للناقل ومدخلات ومخرجات عالية السرعة. تتم إدارة توافق فلاش البرامج الثابتة عبر ستة وحدات فلاش PROM مدمجة (U7-U21)، والتي تسهل بيانات التكوين القابلة للبرمجة في الحقل والضرورية لمزامنة رف المضيف.
شبكات Profinet / EtherNet/IP المحددة: تعمل اللوحة كبوابة أساسية لاتصالات الشبكة المحلية (LAN)، مما يوفر التوقيت المحدد المطلوب لتنظيم المحرك/المثير. وتحافظ على سلامة الإشارة في البيئات عالية الضوضاء من خلال دمج موصل تثبيت إضافي لربط المرجع المشترك.
توسيع كثافة الإدخال/الإخراج: يسهل معالج التحكم في المحرك (DCP) تحويل الإشارات التناظرية إلى رقمية والرقمية إلى تناظرية، باستخدام الأجهزة الطرفية للإدخال/الإخراج المدمجة ووحدة التحكم في الوصول المباشر للذاكرة (DMA) لتوسيع نطاق معالجة الإشارات دون إرهاق ناقل النظام الرئيسي.

الأسئلة المتداولة

س: كيف يتم إعادة ضبط DS200LDCCH1ANA بأمان أثناء التشغيل؟

ج: إعادة الضبط اللينة هي الطريقة المفضلة لمسح الأعطال مع الحفاظ على طاقة النظام. يتم ذلك بالضغط على زر إعادة الضبط المدمج لمدة 5 ثوانٍ تقريبًا. يجب حجز عمليات إعادة الضبط الصارمة (انقطاع التيار الكهربائي) بشكل صارم لحالات التعثر الحرجة أو الأعطال المستمرة للمحرك.

س: ما هي عناصر الواجهة المتاحة للتشخيص المحلي؟

ج: تتضمن واجهة اللوحة شاشة رقمية من 16 حرفًا للإبلاغ عن الأخطاء الأبجدية الرقمية وموصل KPPL يستخدم للتفاعل مع وحدات البرمجة والتكوين الخارجية.

إرشادات التركيب في الموقع

تخفيف التفريغ الكهروستاتيكي: تتميز الوحدة بطلاء واقي متوافق ودوائر متكاملة حساسة. استخدم حزام معصم ESD معتمد أثناء المناولة وقم بتركيب اللوحة فقط عندما يكون رف النظام غير مزود بالطاقة.
مقاومة الضوضاء: في البيئات عالية الضوضاء، قم بتوصيل طرف التثبيت المخصص بالمرجع الأرضي للنظام. يوفر هذا الاتصال الصلابة الهيكلية اللازمة لإشارات واجهة LAN لمنع معدلات أخطاء البت أثناء تشغيل التوربين.
تثبيت الموصل: تحقق من أن جميع موصلات الدبوس الرأسية مثبتة بالكامل على اللوحة الخلفية. نظرًا لوزن اللوحة (10 أرطال)، تأكد من إحكام ربط دعامات القفل الميكانيكية لدعم تجميع لوحة الدوائر المطبوعة (PCB) ومنع الاتصال المتقطع أثناء دورات التوربين عالية الاهتزاز.
