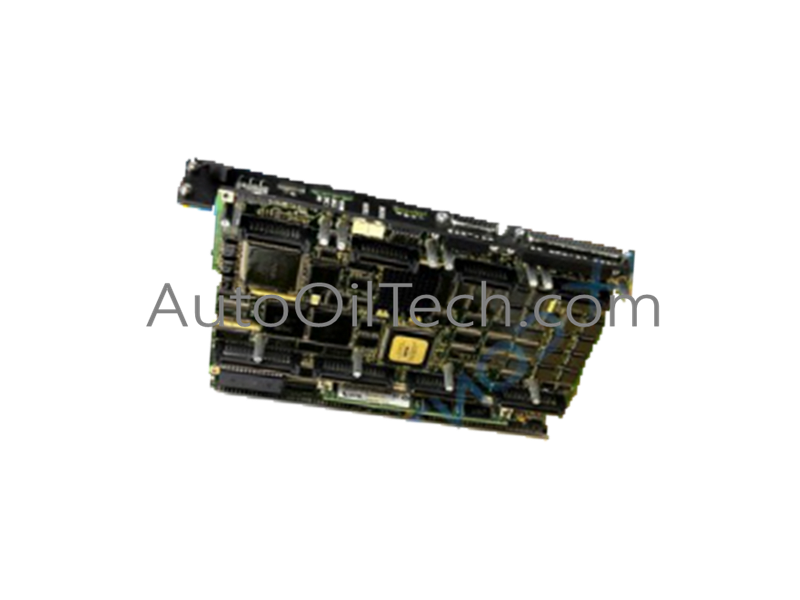

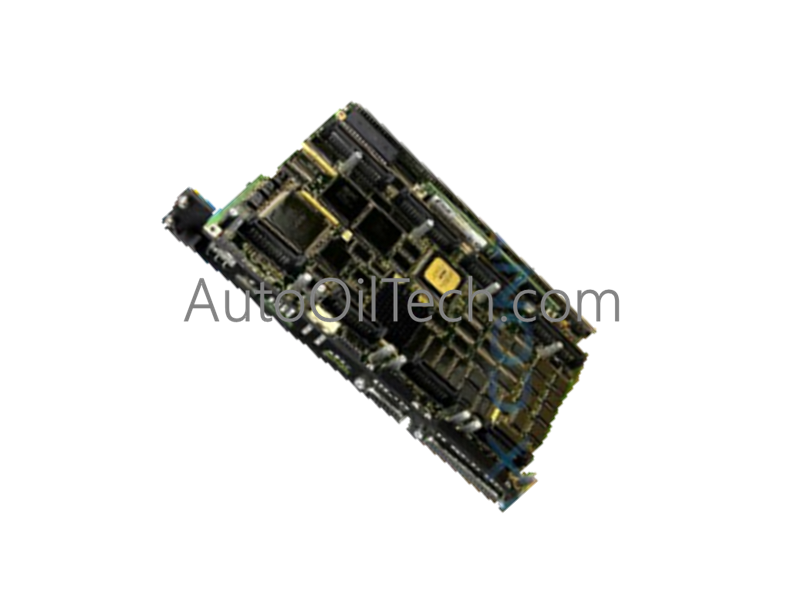

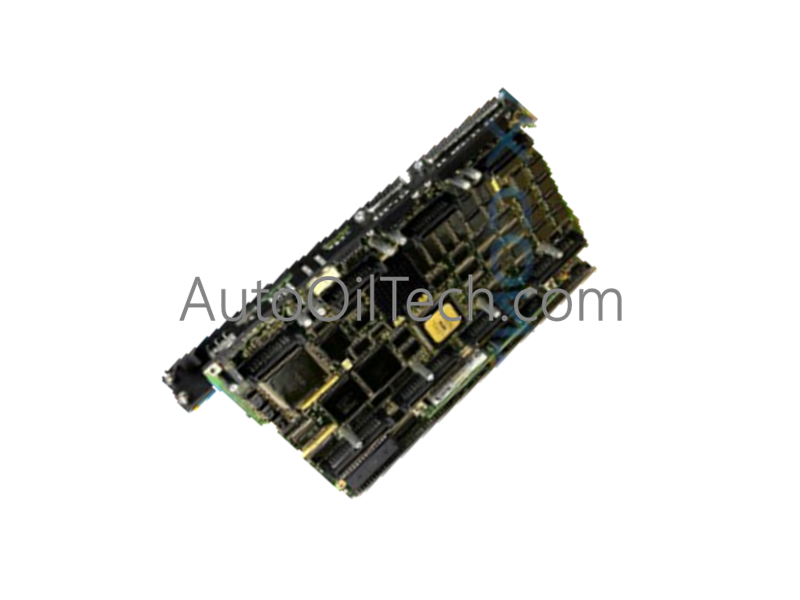

لوحة تحكم معالج الإشارة الرقمية DS200DSPCH1ADA من جنرال إلكتريك

تم تكوين لوحة General Electric DS200DSPCH1ADA (لوحة معالج الإشارة الرقمية DS200DSPC) للتحكم عالي الأداء في التوربينات وإدارة تحويل الطاقة في أنظمة Mark V Speedtronic، وهي توفر تنفيذًا فعليًا مباشرًا لمعالجة الإشارات وتكييف الإدخال/الإخراج ضمن تجميعات القيادة الآلية.

تفكيك اللاحقة ومصفوفة النموذج

مواصفات الأجهزة

خصائص التحكم الصناعي والمحركات

• سرعة الاتصال عبر ناقل اللوحة الخلفية: تدير اللوحة الحصول على البيانات ومعالجة الإشارات ذات النطاق الترددي العالي، باستخدام موصلات لوحة خلفية مزدوجة للحفاظ على توقيت محدد لتطبيقات محولات الطاقة ومحركات التوربينات.
• شبكات Profinet / EtherNet/IP المحددة: بينما تستخدم واجهة اللوحة الخلفية المعمارية الخاصة بـ Mark V، تم تصميم الواجهة لدعم مزامنة الإشارة المطلوبة لبيئات التحكم الصناعي عالية الأداء.
• توسيع كثافة الإدخال/الإخراج: يشتمل تجميع لوحة الدوائر المطبوعة (PCB) على لوحات فرعية معيارية لتوفير التوسيع والتخزين المؤقت وعزل الإشارة وتكييفها، مما يسمح بكثافة إدخال/إخراج قابلة للتطوير داخل خزانة التحكم في التوربينات.
• توافق فلاش البرامج الثابتة: تحدد مصفوفة المراجعة A-D-A المعلمات المنطقية المحددة ومعلمات LED القابلة للبرمجة ضرورية للحفاظ على الاتساق عبر إصدارات برامج التحكم في التوربينات ومراجعات الأجهزة.

الأسئلة المتداولة

س: هل جميع مراجعات المنتج لـ DS200DSPCH1ADA متوافقة مع الإصدارات السابقة؟

ج: لا. المراجعتان الأوليان فقط هما المتوافقتان مع الإصدارات السابقة، لأنهما يمثلان أنماطًا وظيفية؛ تتضمن المراجعة الثالثة تغييرات قد تؤثر على التوافق مع بيئات التحكم القديمة.

س: كيف يتم تكوين مؤشرات LED الكهرمانية (LED1-LED4)؟

ج: مؤشرات LED الكهرمانية الأربعة قابلة للبرمجة، مما يسمح بتعيينها بواسطة المستخدم لحالات أعطال تشخيصية محددة أو حالات إشارة خاصة بالمشروع ضمن منطق التحكم في التوربينات.

إرشادات التثبيت الميداني

• التركيب: ثبت اللوحة في نظام الرف باستخدام مسامير تثبيت اللوحة الأمامية المدمجة (العلوي والسفلي). تأكد من أن اللوحة مثبتة بإحكام في موصلات اللوحة الخلفية لضمان اتصال مستقر.
• التأريض: تحقق من أن هيكل اللوحة موصل بالأرض المشتركة للخزانة. الاتصال منخفض المقاومة إلزامي لناقل VME وسلامة الإشارة، خاصة بالنظر إلى احتمال وجود حالات أعطال ناقل VME.
• الأسلاك: تأكد من فصل جميع الطاقة عن تجميع المحرك قبل التثبيت. اتبع تسميات التسمية على اللوحة الأمامية لجميع توصيلات الإدخال/الإخراج. عند استكشاف الأخطاء وإصلاحها، ارجع إلى التسميات المحددة لمؤشرات الحالة الخضراء "IMOK" (وظائف اللوحة) والحمراء "FAIL" (فشل ناقل VME) لتشخيص حالة النظام.
