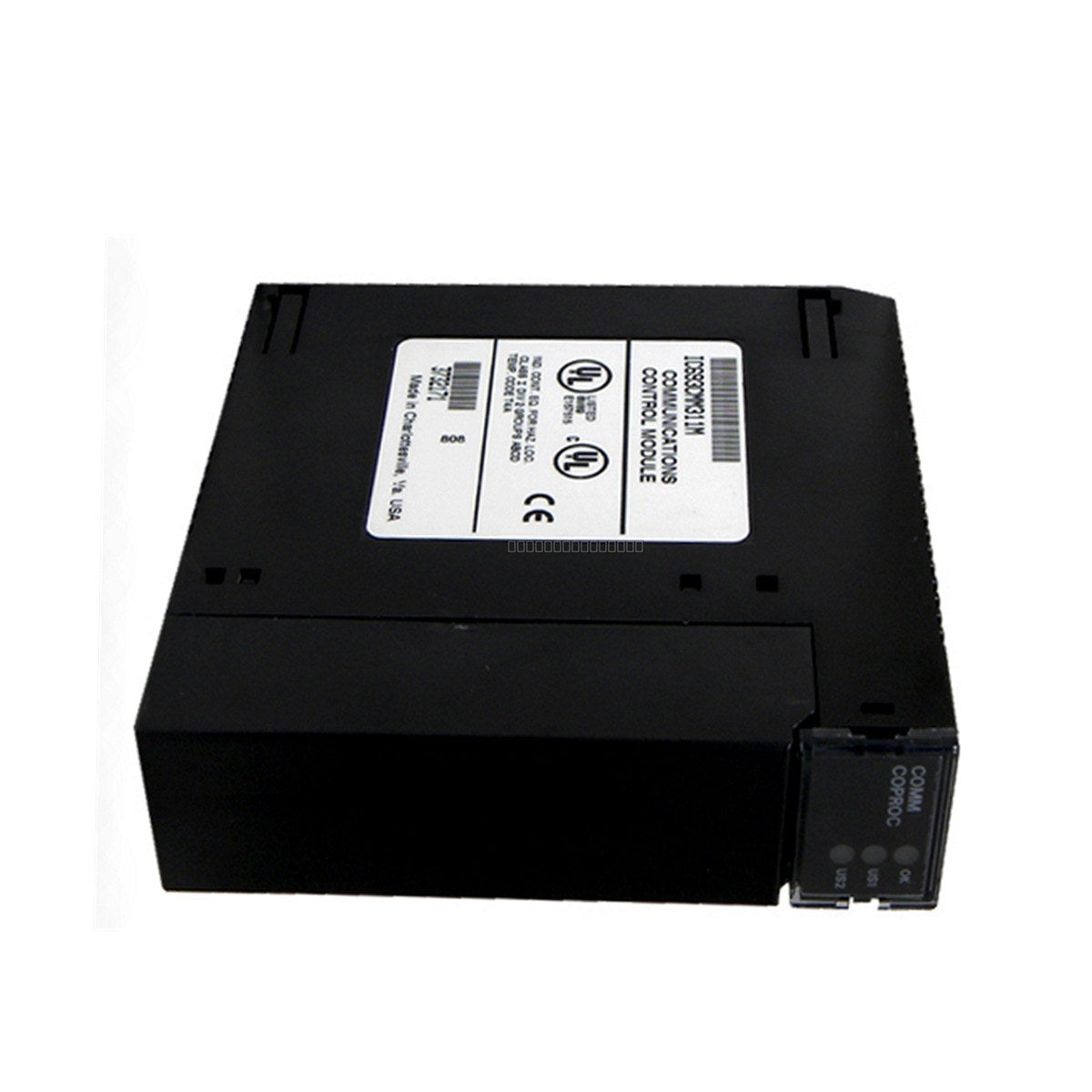

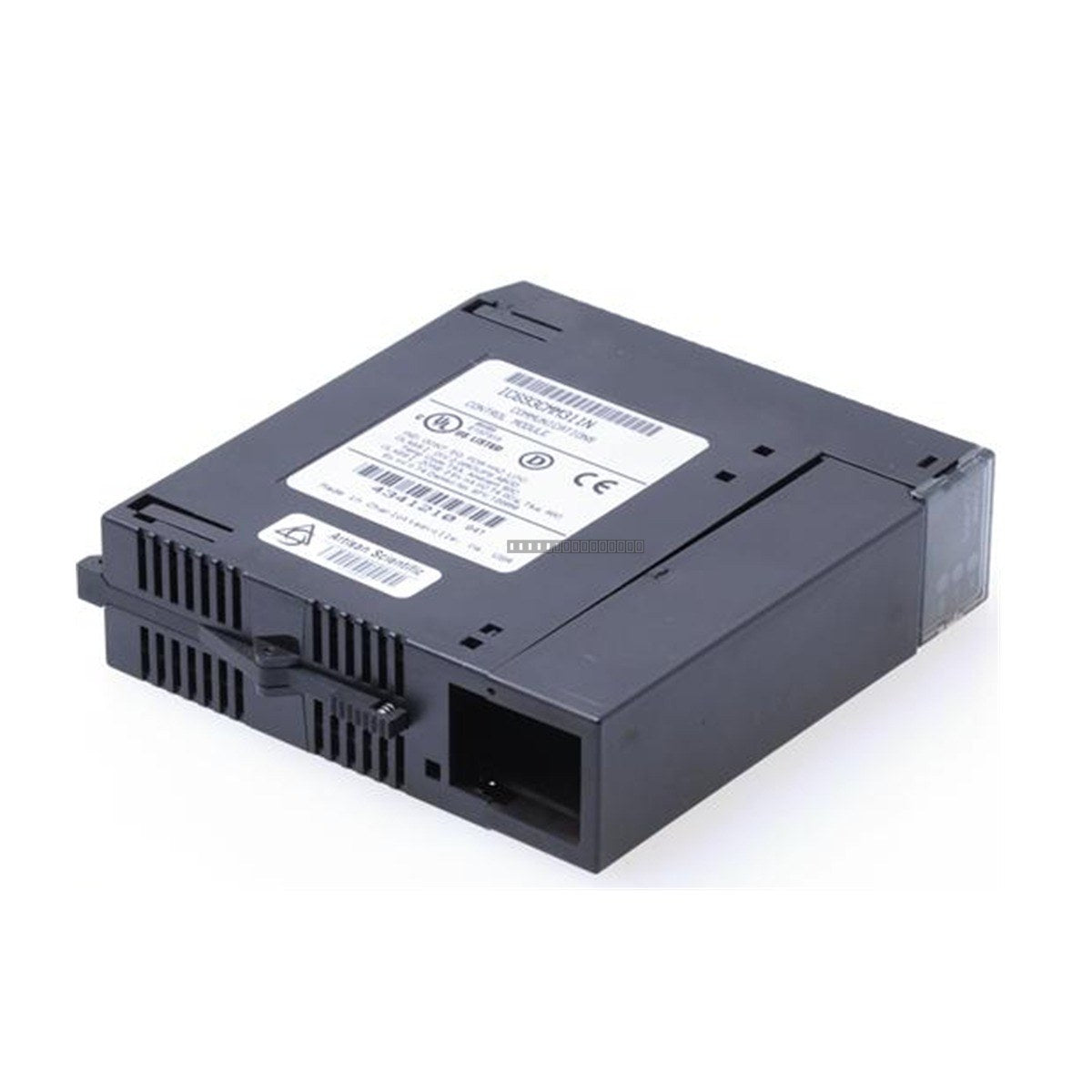

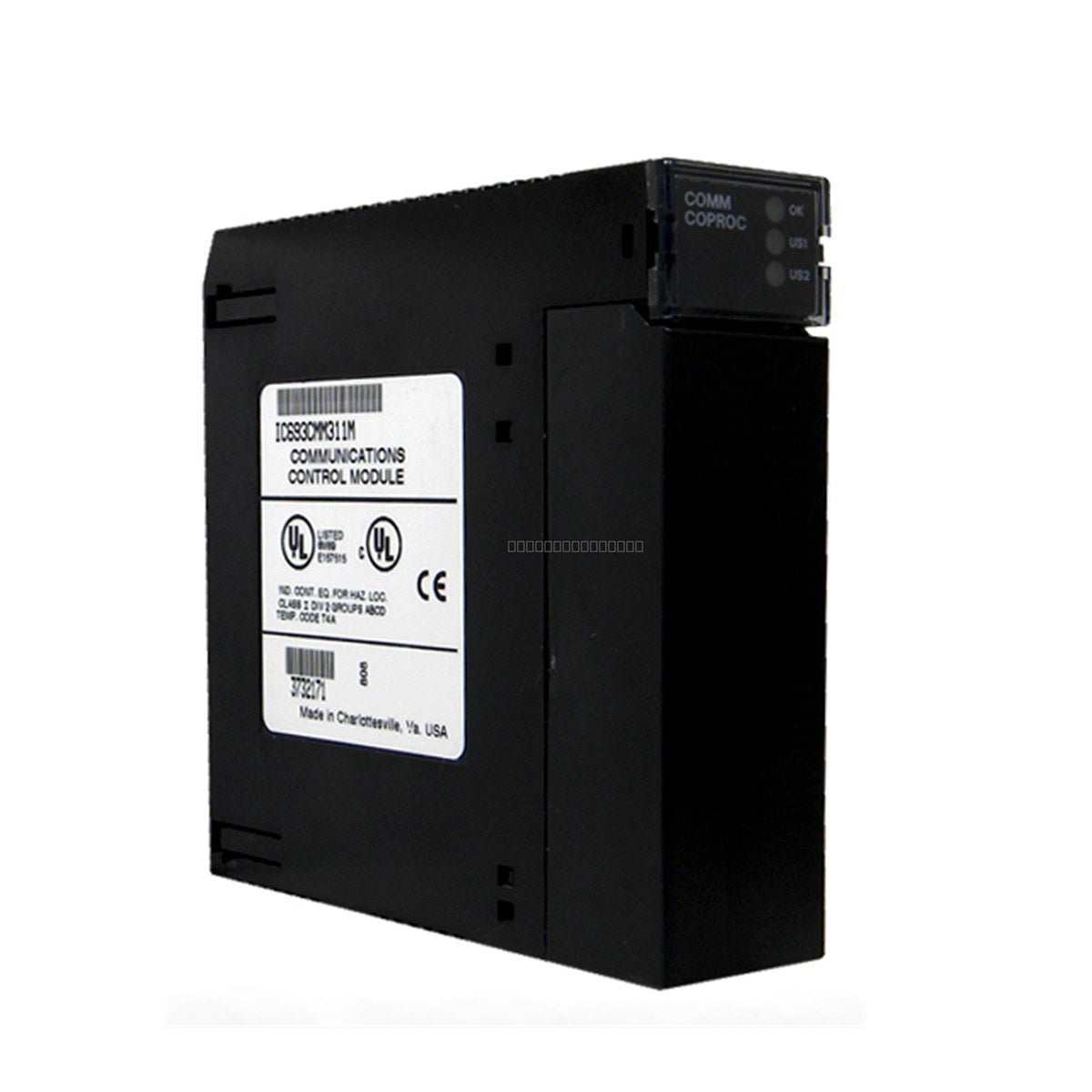

وحدة المعالجة المساعدة للاتصالات (CCM) General Electric IC693CMM311E هي وحدة عالية الأداء مصممة لمنصة GE Fanuc Series 90-30 PLC. تعمل هذه الوحدة كواجهة ذكية، حيث تُفرّغ مهام الاتصال من وحدة المعالجة المركزية الرئيسية لتحسين كفاءة النظام بشكل عام. وهي مصممة خصيصًا للتعامل مع تبادلات البيانات التسلسلية المعقدة، وتدعم منفذي تسلسليين مستقلين لتوفير اتصال متعدد الاستخدامات في بيئات الأتمتة الصناعية.
معالجة ذكية: تعمل كمعالج مساعد لإدارة بروتوكولات الاتصال، مما يقلل من عبء المعالجة على وحدة المعالجة المركزية المضيفة.
مراقبة الحالة: مؤشرات LED مدمجة لحالة الوحدة OK، ونشاط المنفذ 1، ونشاط المنفذ 2 لتسهيل التشخيص السريع.
تصميم مدمج: يشغل فتحة واحدة على اللوحة الأساسية من السلسلة 90-30، مما يتيح الاستفادة الفعالة من مساحة الرف.
التوافق: مصمم للاستخدام مع وحدات المعالجة المركزية المعيارية من سلسلة GE Series 90-30.
التطبيقات
تستخدم هذه الوحدة على نطاق واسع في أنظمة التحكم الصناعية التي تتطلب اتصالًا تسلسليًا مع الأجهزة الخارجية مثل واجهات المشغل (HMIs)، ومحركات التردد المتغير (VFDs)، وماسحات الباركود، وغيرها من المعدات الأخرى المزودة بمنفذ تسلسلي. وهي مثالية لتطبيقات التصنيع ومعالجة المياه والتحكم في العمليات حيث تكون تكامل البيانات التسلسلية الموثوق به أمرًا ضروريًا.
المواصفات الفنية
طراز المنتج
IC693CMM311E
نوع المنتج
وحدة المعالجة المساعدة للاتصالات (CCM)
السلسلة
Series 90-30
سحب التيار من اللوحة الخلفية
400 مللي أمبير عند 5 فولت تيار مستمر
عدد المنافذ التسلسلية
2
عرض الوحدة
فتحة واحدة
نوع التركيب
مثبتة على اللوحة الأساسية
مؤشرات الحالة
الوحدة OK، المنفذ 1، المنفذ 2
إرشادات التثبيت
فصل الطاقة: افصل دائمًا الطاقة عن رف PLC قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
تخصيص الفتحة: يمكن تركيب الوحدة في أي فتحة على اللوحة الأساسية باستثناء فتحة وحدة المعالجة المركزية.
احتياطات التفريغ الكهروستاتيكي: امسك الوحدة من حوافها واستخدم الحماية المناسبة من التفريغ الكهروستاتيكي (ESD) لتجنب إتلاف المكونات الداخلية الحساسة.
التثبيت: تأكد من تثبيت الوحدة بإحكام في موصل اللوحة الخلفية وتأمينها بآلية القفل المدمجة.
توجيه الكابلات: قم بتوجيه كابلات الاتصال التسلسلية بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) لضمان سلامة الإشارة.
الأسئلة الشائعة
هل يمكنني تثبيت هذه الوحدة في فتحة وحدة المعالجة المركزية؟ لا، تم تصميم IC693CMM311E ليتم تثبيتها في أي فتحة إدخال/إخراج متاحة على اللوحة الأساسية من السلسلة 90-30، باستثناء فتحة وحدة المعالجة المركزية.
كم عدد هذه الوحدات التي يمكنني استخدامها في نظام واحد؟ يدعم النظام ما يصل إلى أربع (4) وحدات CMM لكل تكوين، اعتمادًا على وحدة المعالجة المركزية والقدرة الخلفية المحددة.
ما هو متطلبات الطاقة لهذه الوحدة؟ تسحب الوحدة 400 مللي أمبير من مصدر الطاقة الخلفي +5VDC.
