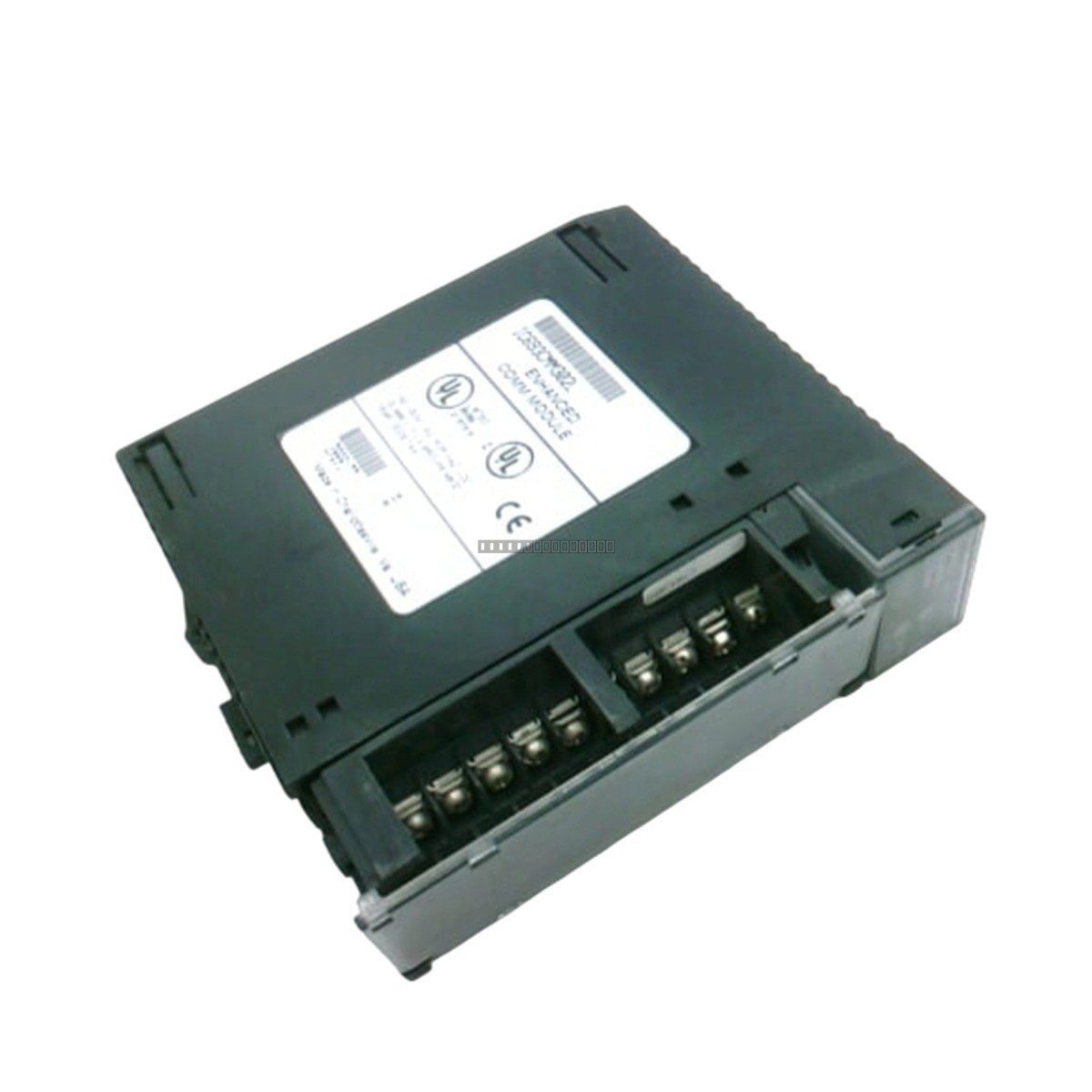

وحدة General Electric IC693CMM302B هي وحدة اتصالات Genius محسنة مصممة لنظام PLC من سلسلة 90-30. تسهل هذه الوحدة الاتصال عالي السرعة بين PLC وأجهزة Genius I/O، مما يسمح بهياكل تحكم موزعة قوية. إنها تعمل كجسر، مما يتيح لوحدة التحكم من السلسلة 90-30 تبادل البيانات مع ما يصل إلى 31 جهازًا من أجهزة Genius bus، مما يدعم كلاً من إرسال واستقبال البيانات العالمية.
الميزات
تدعم ما يصل إلى 31 جهازًا من أجهزة Genius bus على شبكة واحدة.
توفر 128 بايت من البيانات العالمية لعمليات الإرسال والاستقبال.
تشغل فتحة واحدة في نظام اللوحة الأساسية من السلسلة 90-30.
تتميز بمؤشرات LED مدمجة لمراقبة حالة الوحدة (Module OK) وحالة الاتصال (Communication).
متوافقة مع اللوحات الأساسية الخاصة بوحدة المعالجة المركزية، ولوحات التوسعة، واللوحات الأساسية البعيدة ضمن سلسلة 90-30.
المواصفات الفنية
طراز المنتج
IC693CMM302B
الشركة المصنعة
جنرال إلكتريك
السلسلة
السلسلة 90-30
أجهزة الناقل المدعومة
31
طول البيانات العالمية (الإرسال)
128 بايت
طول البيانات العالمية (الاستقبال)
128 بايت
سحب التيار من اللوحة الخلفية
< 300 مللي أمبير عند 5 فولت تيار مستمر
عرض الفتحة
فتحة واحدة
مؤشرات الحالة
مؤشر الوحدة OK، ومؤشرات COMM LED
إرشادات التثبيت
تأكد من فصل طاقة نظام PLC قبل تثبيت الوحدة أو إزالتها من اللوحة الأساسية.
يمكن تثبيت IC693CMM302B في أي فتحة متاحة على اللوحة الأساسية من السلسلة 90-30، باستثناء فتحة وحدة المعالجة المركزية.
تأكد من تثبيت الوحدة بالكامل في موصل اللوحة الخلفية للحفاظ على اتصال موثوق به.
تعامل مع الوحدة باستخدام ممارسات السلامة المناسبة للتفريغ الكهروستاتيكي (ESD) لمنع تلف الدوائر الداخلية.
تحقق من أن كابلات Genius bus محمية وموصولة بشكل صحيح وفقًا لمواصفات شبكة GE Genius لتقليل تداخل EMI.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ IC693CMM302B؟
تعمل هذه الوحدة كوحدة اتصالات Genius (GCM) لوحدات PLC من سلسلة GE 90-30، مما يسمح لوحدة التحكم بالاتصال بكتل Genius I/O الموزعة والأجهزة الذكية الأخرى على ناقل Genius.
كم عدد الوحدات التي يمكن استخدامها في نظام PLC واحد؟
يدعم النظام ما يصل إلى وحدتين من وحدات الاتصال هذه لكل تكوين PLC.
هل هذه الوحدة متوافقة مع جميع اللوحات الأساسية من السلسلة 90-30؟
نعم، إنها متوافقة مع اللوحات الأساسية الخاصة بوحدة المعالجة المركزية، ولوحات التوسعة، واللوحات الأساسية البعيدة، بشرط ألا توضع في فتحة وحدة المعالجة المركزية المخصصة.
