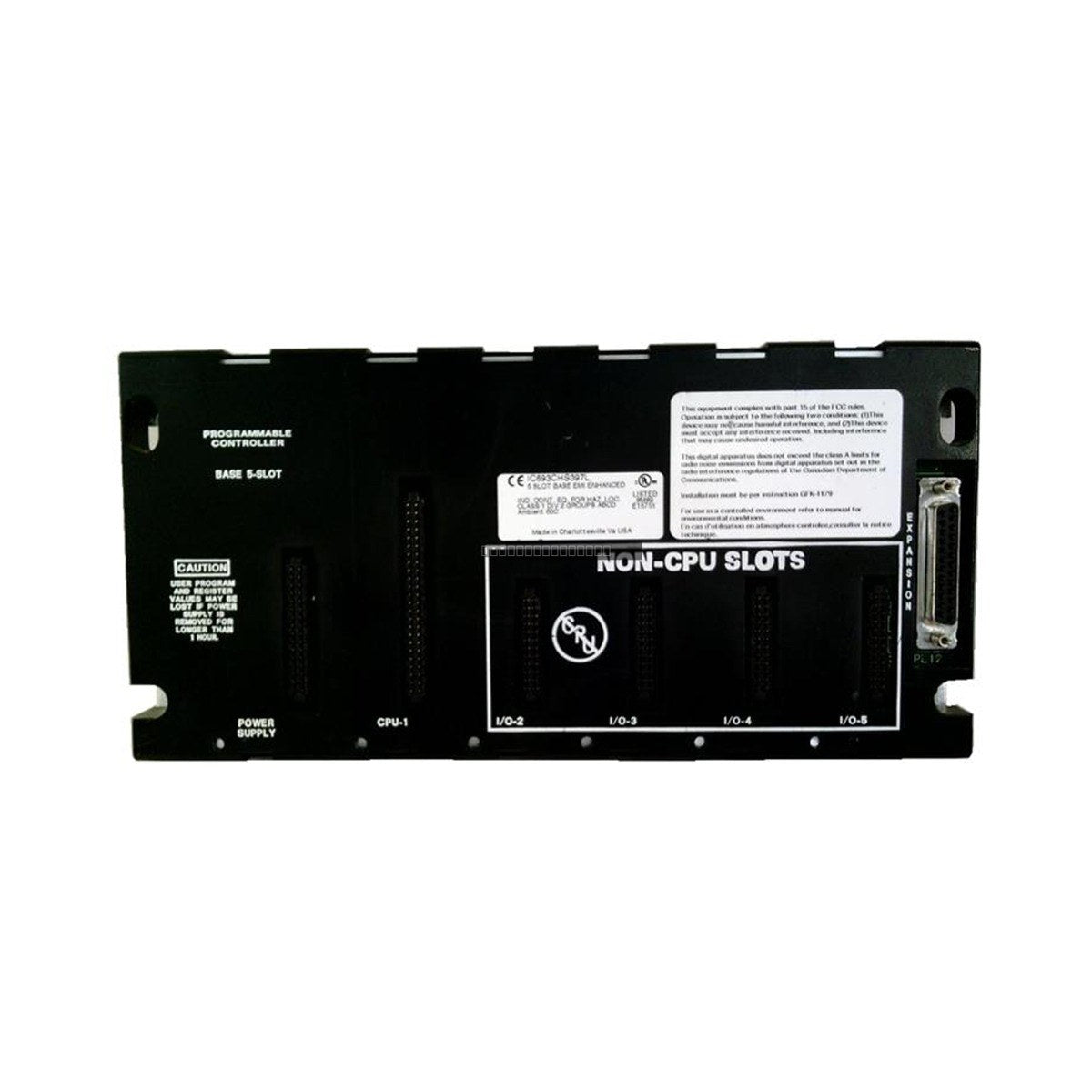

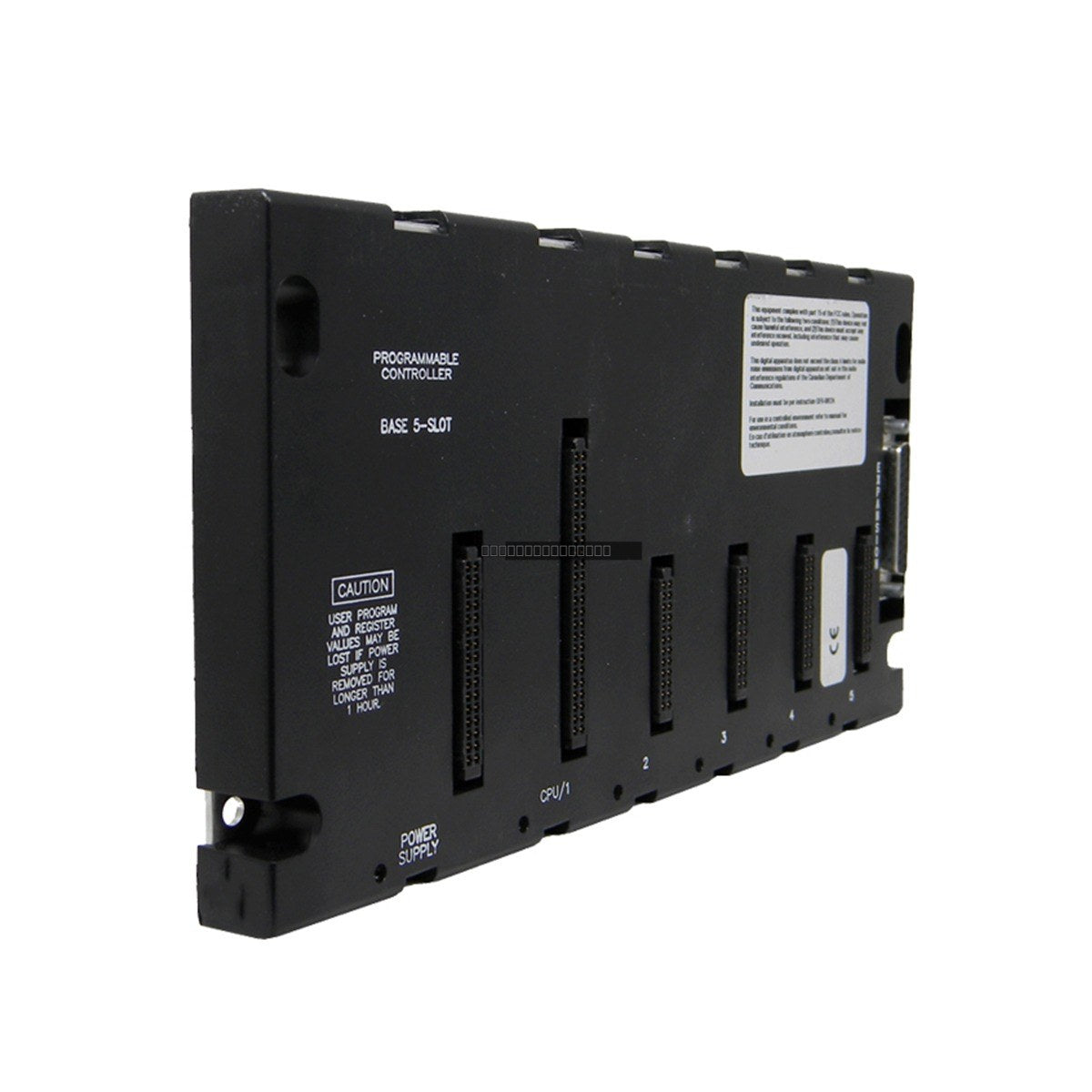

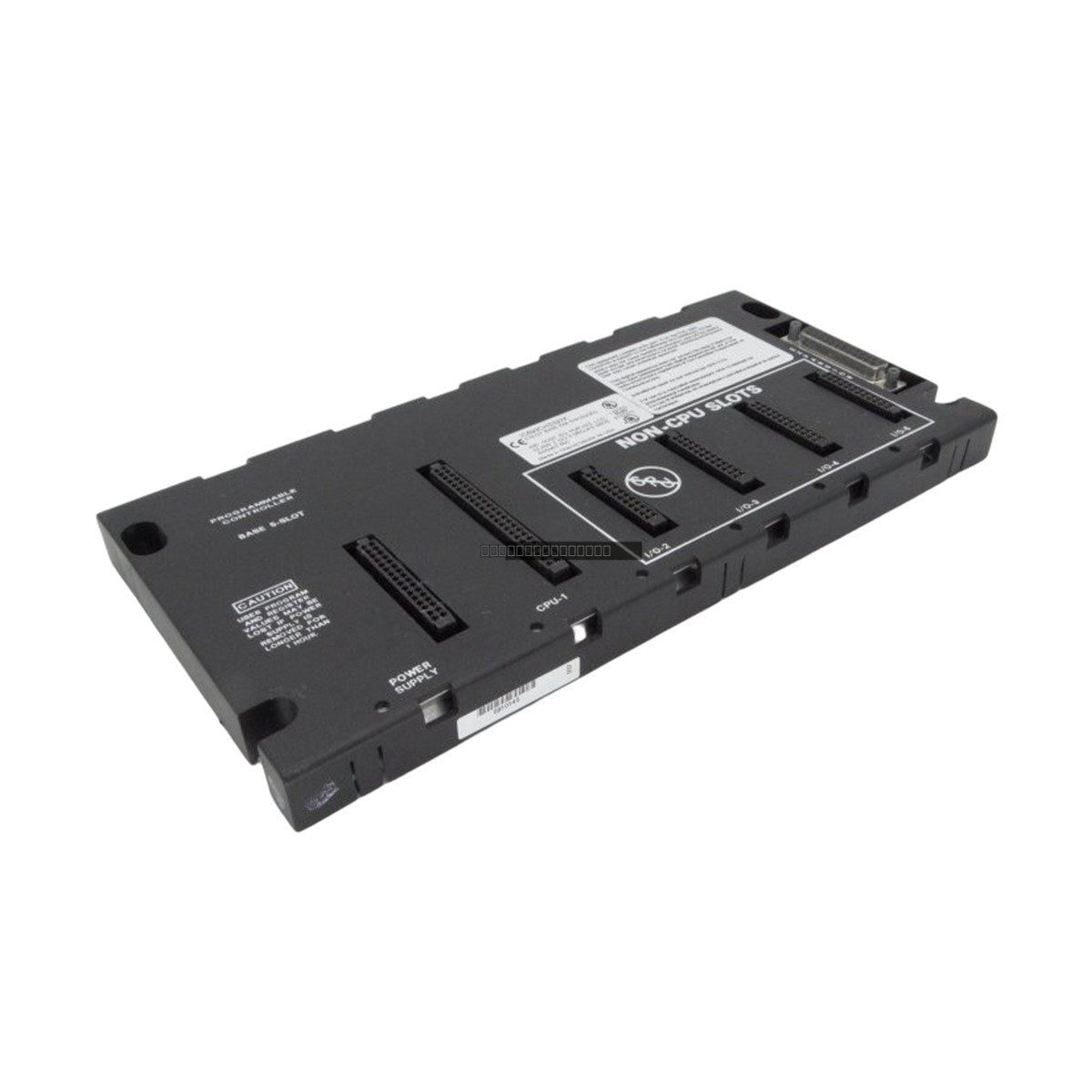

General Electric IC693CHS397K هو لوحة أساس لوحدة المعالجة المركزية (CPU) بخمس فتحات مصممة لنظام PLC من السلسلة 90-30. تعمل هذه اللوحة الأساسية كلوحة خلفية أساسية للتركيب والاتصال لوحدة المعالجة المركزية وإمداد الطاقة ووحدات الإدخال/الإخراج. وهي مصممة لدعم وحدة معالجة مركزية واحدة في الفتحة الأولى، مع توفر الفتحات الأربع المتبقية لوحدات الإدخال/الإخراج أو وحدات الخيارات المتخصصة. تتميز الوحدة بموصل ناقل توسعة مدمج، مما يسمح بتوصيل لوحات أساس توسعة أو لوحات أساس بعيدة إضافية لتوسيع نظام التحكم حسب الحاجة.
الميزات
تكوين 5 فتحات: فتحة واحدة مخصصة لوحدة المعالجة المركزية/الخاصة و 4 فتحات لوحدة الإدخال/الإخراج.
يدعم وحدات إمداد الطاقة من السلسلة 90-30.
موصل أنثى مدمج من النوع D ذو 25 سنًا لاتصال ناقل التوسع.
يدعم تكوينات لوحة التوسع واللوحات البعيدة حتى 15 مترًا (50 قدمًا).
تصميم مثبت على اللوحة لتركيب آمن في خزائن التحكم.
المواصفات الفنية
النموذج
IC693CHS397K
إجمالي الفتحات
5
فتحة وحدة المعالجة المركزية
الفتحة 1
فتحات الإدخال/الإخراج
الفتحات 2 إلى 5
فتحة إمداد الطاقة
فتحة مخصصة لإمداد الطاقة
استهلاك الطاقة الداخلي
270 مللي أمبير عند 5 فولت تيار مستمر
موصل التوسع
أنثى من النوع D ذات 25 سنًا
أقصى طول لكابل التوسع
15 مترًا (50 قدمًا)
التركيب
التركيب على لوحة
إرشادات التركيب
تأكد من تثبيت اللوحة الأساسية بإحكام على سطح لوحة مسطح ونظيف باستخدام الأجهزة المناسبة.
قم دائمًا بفصل الطاقة عن النظام قبل إدخال أو إزالة أي وحدات من فتحات اللوحة الأساسية.
تأكد من التأريض الصحيح للوحة الأساسية باللوحة الخلفية للمرفق للتخفيف من تداخل EMI/RFI.
عند استخدام موصل التوسع، تأكد من توجيه الكابل بعيدًا عن خطوط التيار المتردد عالية الجهد لمنع ضوضاء الإشارة.
تحقق من أن إجمالي استهلاك الطاقة لجميع الوحدات المثبتة لا يتجاوز سعة وحدة إمداد الطاقة المستخدمة.
الأسئلة الشائعة
هل يمكن استخدام هذه اللوحة الأساسية كلوحة توسعة؟
لا، تم تصميم IC693CHS397K خصيصًا كلوحة أساس لوحدة المعالجة المركزية. يُسمح بلوحة أساس وحدة معالجة مركزية واحدة فقط لكل نظام من السلسلة 90-30.
ما نوع الوحدات التي يمكن تثبيتها في الفتحات 2 إلى 5؟
تم تصميم الفتحات 2 إلى 5 لاستيعاب وحدات الإدخال/الإخراج القياسية من السلسلة 90-30 ووحدات الخيارات المتوافقة.
