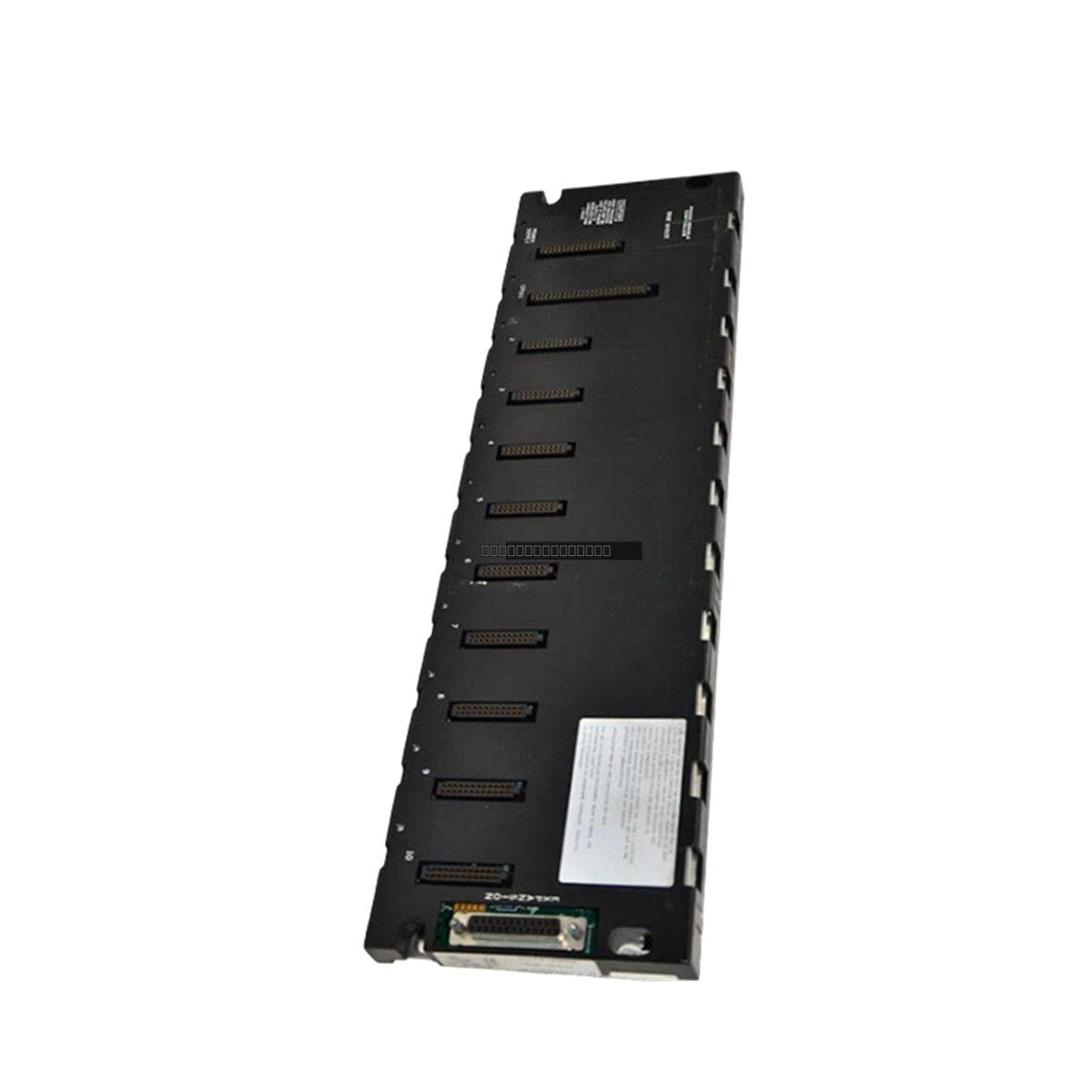

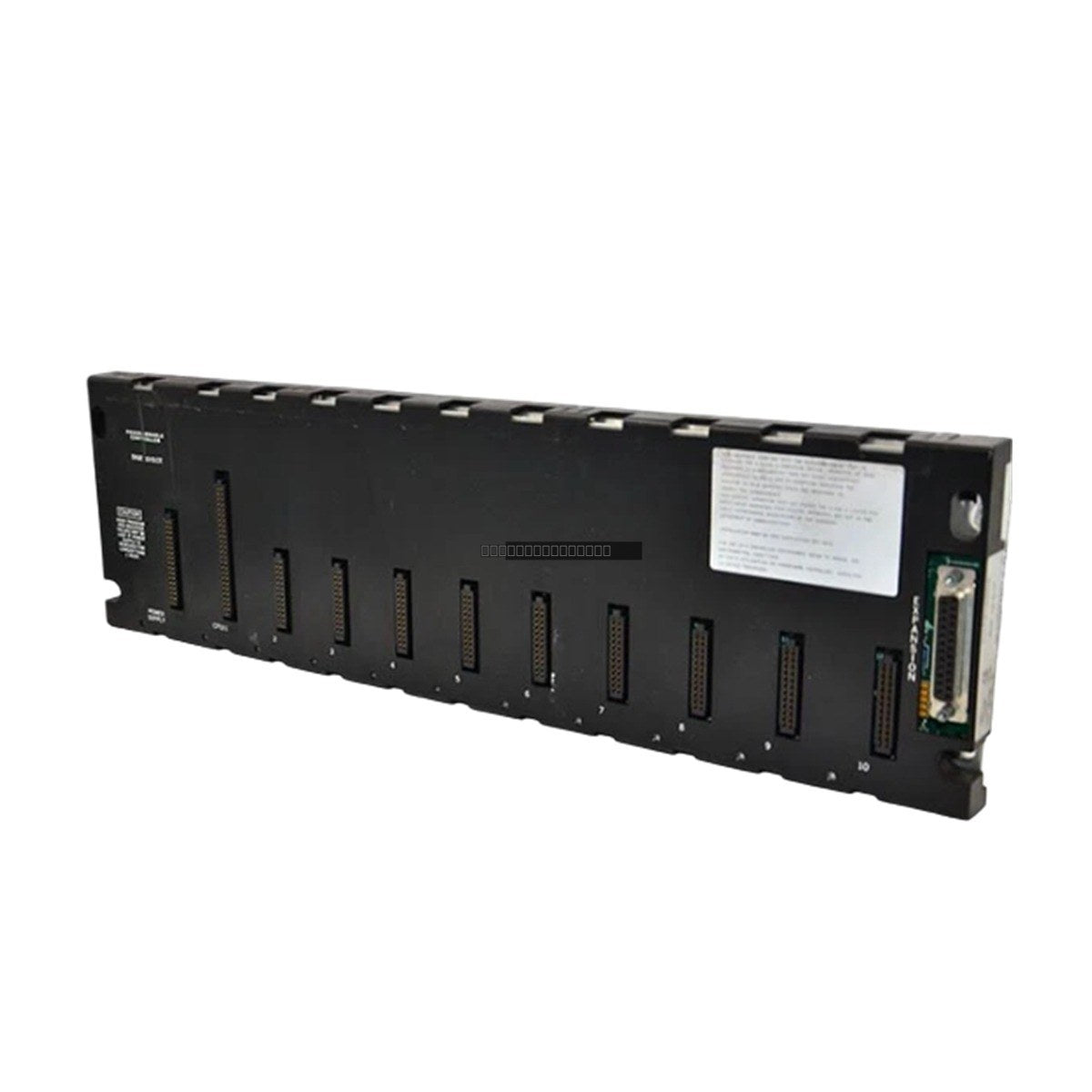

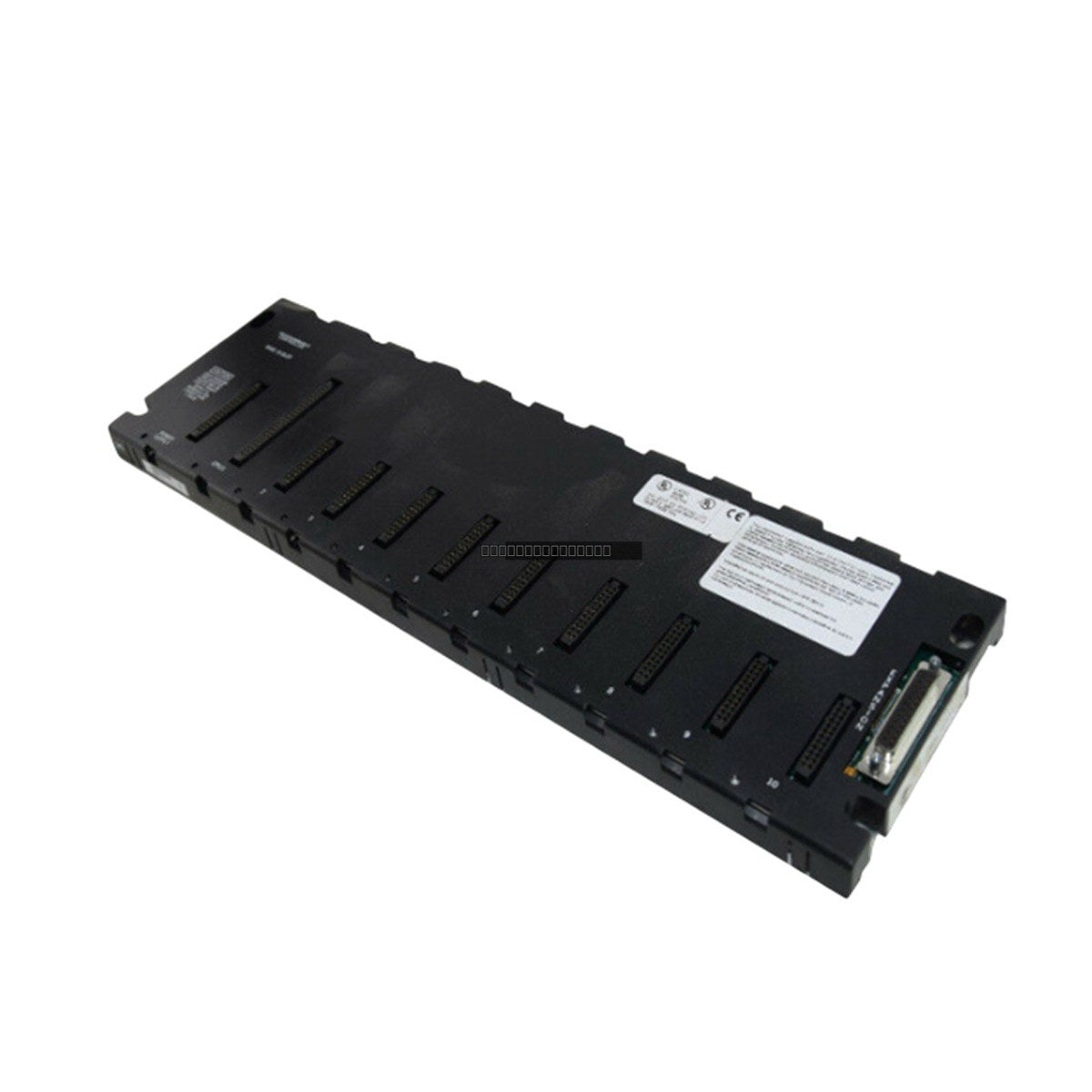

General Electric IC693CHS391D هو لوح أساسي توسعي ذو 10 فتحات مصمم لنظام وحدة التحكم المنطقية القابلة للبرمجة (PLC) من السلسلة 90-30. يوفر هذا اللوح الأساسي المعياري التركيب المادي واتصال اللوحة الخلفية الكهربائية اللازمين لتوسيع سعة الإدخال/الإخراج (I/O) في تطبيقات الأتمتة الصناعية. تم تصميمه لدعم وحدة معالجة مركزية (CPU) واحدة أو وحدة متخصصة في الفتحة الأولى، مع توفر تسع فتحات إضافية لوحدات الإدخال/الإخراج أو الوحدات الاختيارية المختلفة.
الميزات
عشر فتحات إجمالية لتكوين نظام مرن.
الفتحة 1 مخصصة لدعم وحدة المعالجة المركزية أو الوحدة المتخصصة.
تسع فتحات لوحدات الإدخال/الإخراج أو الوحدات الاختيارية.
موصل أنثى مدمج ذو 25 سنًا لواجهة كابل التوسعة.
متوافق مع هياكل تثبيت الرف القياسية GE Fanuc Series 90-30.
المواصفات الفنية
رقم الموديل
IC693CHS391D
السلسلة
السلسلة 90-30
إجمالي الفتحات
10
فتحات وحدة المعالجة المركزية/المتخصصة
1 (الفتحة 1)
فتحات الإدخال/الإخراج
9
جهد التشغيل
5 فولت تيار مستمر
استهلاك التيار
420 مللي أمبير
نوع الموصل
25 سنًا أنثى
إرشادات التثبيت
تأكد من فصل مصدر الطاقة قبل تركيب أو إزالة اللوح الأساسي أو أي وحدات.
ثبت اللوح الأساسي بإحكام على سطح معدني مسطح ومؤرض لضمان التأريض الصحيح للهيكل.
حافظ على مسافة كافية حول اللوح الأساسي للسماح بتدفق الهواء والتبريد المناسبين، مما يمنع التدهور الحراري للوحدات.
عند إدخال الوحدات، تأكد من أنها مثبتة بالكامل في موصل اللوحة الخلفية قبل تثبيتها بمسامير تثبيت الوحدة.
استخدم الكابلات المحمية لوصلات التوسعة لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
تعامل مع الوحدات باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي (ESD) لمنع تلف الدوائر الداخلية الحساسة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ IC693CHS391D؟
تعمل هذه الوحدة كلوحة أساسية توسعية لنظام GE Series 90-30 PLC، مما يسمح بإضافة وحدات إدخال/إخراج إضافية إلى تكوين رف التحكم الحالي.
هل يمكن لهذا اللوح الأساسي أن يحتوي على وحدة معالجة مركزية؟
نعم، تم تصميم IC693CHS391D بفتحة واحدة مخصصة (الفتحة 1) خصيصًا لوحدة معالجة مركزية أو وحدة متخصصة، بينما الفتحات التسع المتبقية مخصصة لوحدات الإدخال/الإخراج والوحدات الاختيارية الأخرى.
ما هو متطلب الطاقة لهذا اللوح الأساسي؟
يعمل اللوح الأساسي بجهد 5 فولت تيار مستمر ويستهلك تيارًا قدره 420 مللي أمبير.
