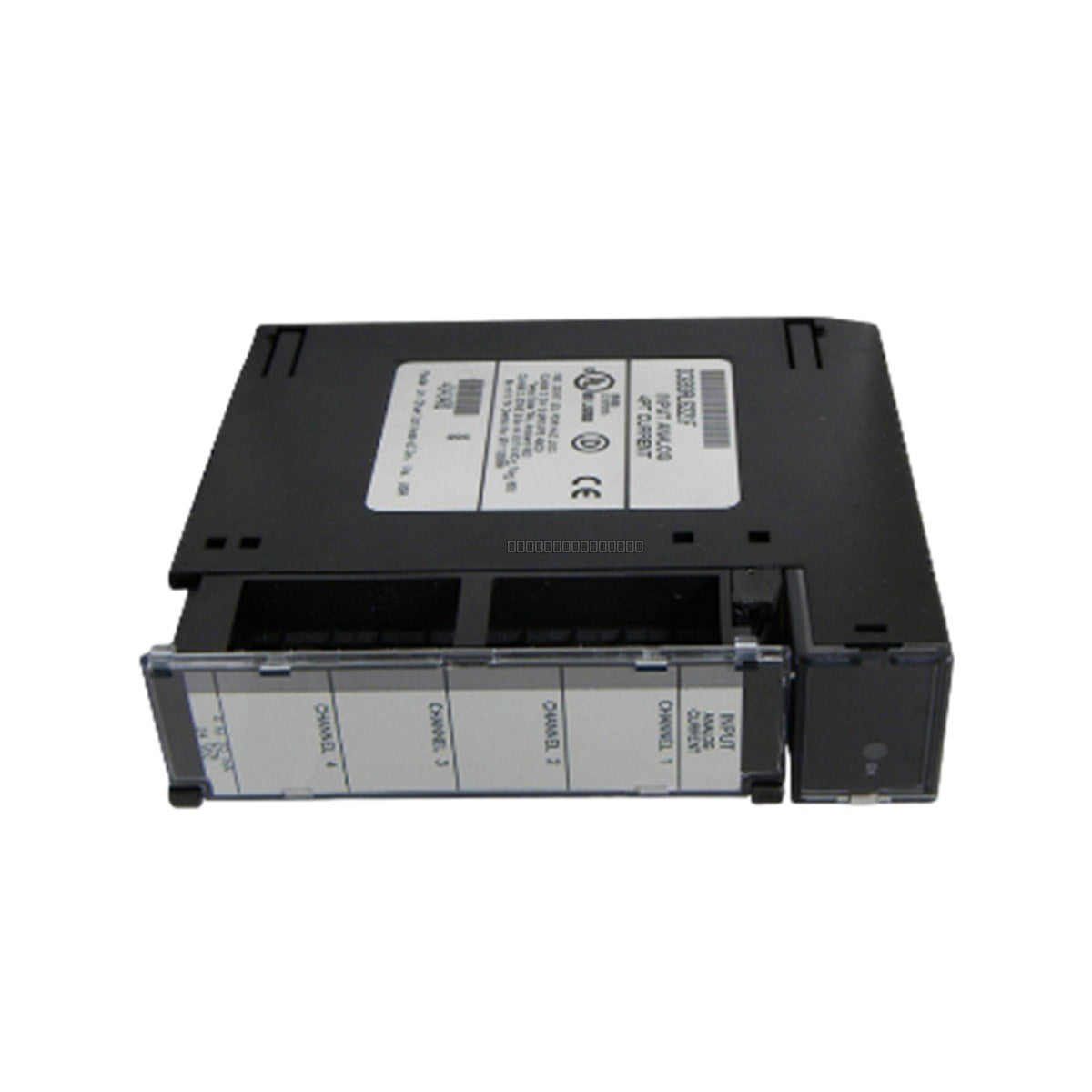

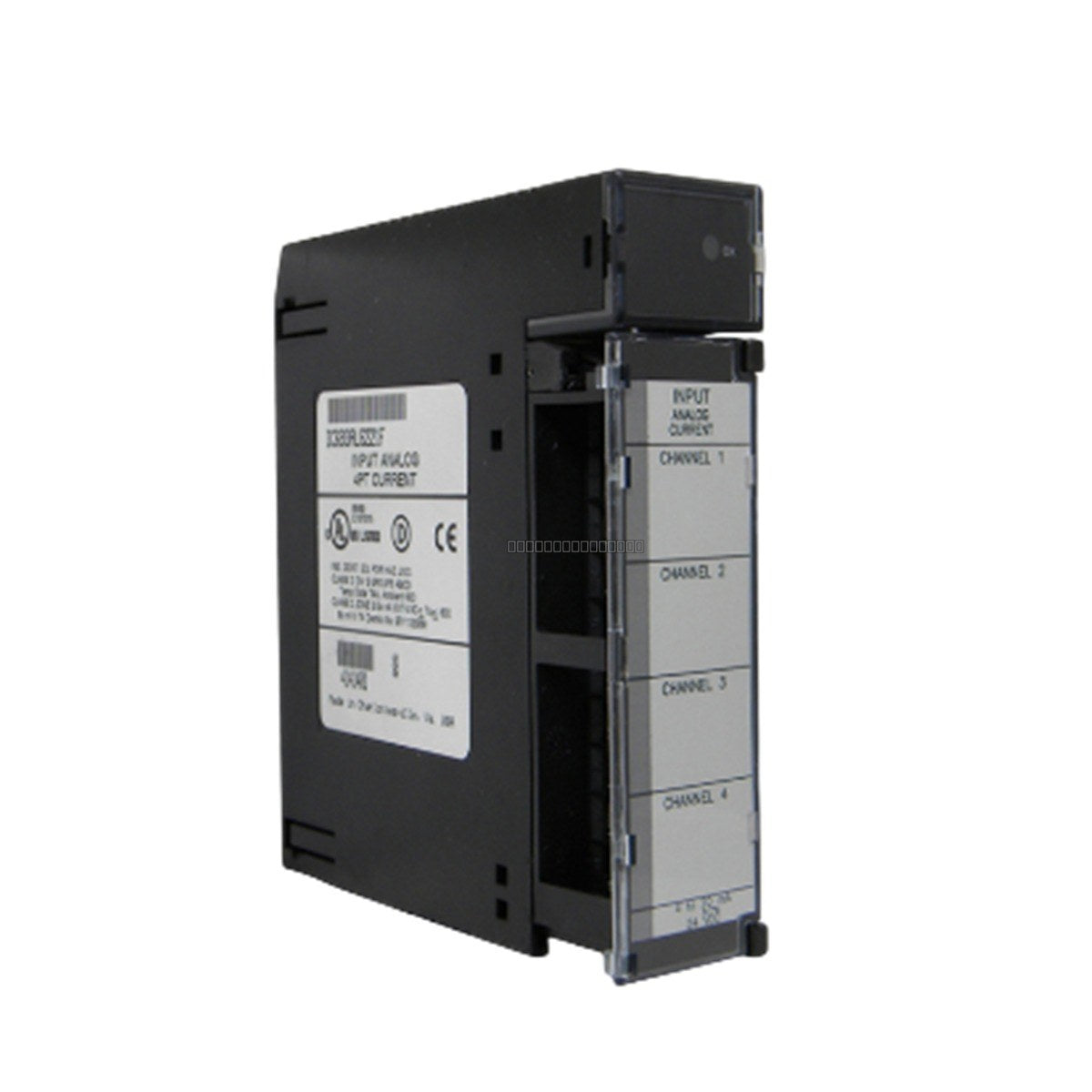

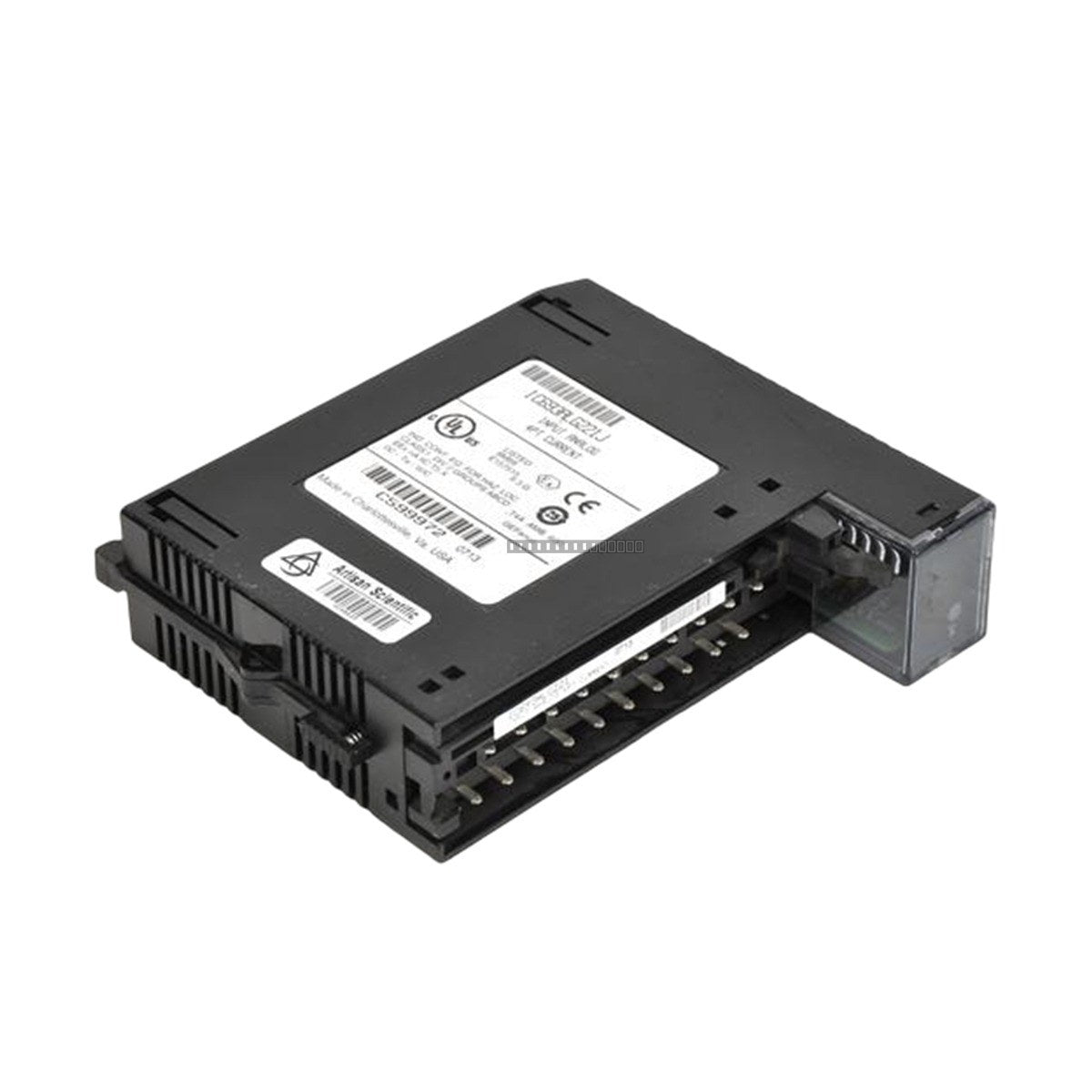

وحدة General Electric IC693ALG221E هي وحدة إدخال تناظرية ذات 4 قنوات مصممة لمنصة PLC Series 90-30. توفر هذه الوحدة معالجة إشارات عالية الدقة لتطبيقات التحكم الصناعي، وتدعم مدخلات حلقات التيار القياسية بمعدل تحديث سريع.
الميزات
4 قنوات إدخال معزولة
تدعم نطاقات الإدخال 4-20 مللي أمبير و 0-20 مللي أمبير
دقة عالية تصل إلى 0.1% من المقياس الكامل
معدل تحديث سريع يبلغ 2 مللي ثانية لجميع القنوات
عزل RMS بقوة 1500 فولت بين الدوائر الميدانية والمنطقية
استجابة مرشح الإدخال المدمج بتردد 325 هرتز
المواصفات الفنية
النموذج
IC693ALG221E
عدد القنوات
4
نطاقات الإدخال
4-20 مللي أمبير، 0-20 مللي أمبير
الدقة
0.1% من المقياس الكامل
معدل التحديث
2 مللي ثانية (جميع القنوات)
مقاومة الإدخال
250 أوم
مرشح الإدخال
325 هرتز
العزل
1500 فولت RMS (من المجال إلى المنطق)
استهلاك الطاقة
25 مللي أمبير عند 5 فولت تيار مستمر، 100 مللي أمبير عند 24 فولت تيار مستمر
إرشادات التركيب
تأكد من إيقاف تشغيل رف PLC قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي أو أعطال النظام.
تم تصميم الوحدة للتركيب القياسي على اللوحة الخلفية لسلسلة 90-30؛ تأكد من أنها مثبتة بالكامل ومؤمنة بآلية القفل المدمجة.
حافظ على ممارسات التأريض الصحيحة لدروع الكابلات عند مصدر الإشارة أو طرف الوحدة، حسب متطلبات النظام، لتجنب حلقات التأريض.
تأكد من أن بيئة التشغيل خالية من الغبار الزائد والرطوبة والغازات المسببة للتآكل للحفاظ على عمر الوحدة الافتراضي.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة IC693ALG221E؟
هذه الوحدة هي جهاز إدخال تناظري يستخدم لتحويل إشارات التيار 4-20 مللي أمبير أو 0-20 مللي أمبير من أجهزة المجال إلى بيانات رقمية لمعالجتها بواسطة وحدة المعالجة المركزية (CPU) لـ GE Series 90-30 PLC.
هل تتطلب هذه الوحدة طاقة خارجية؟
تستهلك الوحدة 25 مللي أمبير من اللوحة الخلفية 5 VDC و 100 مللي أمبير من مصدر الطاقة المعزول 24 VDC. تأكد من أن تكوين مصدر الطاقة يدعم هذه المتطلبات.
