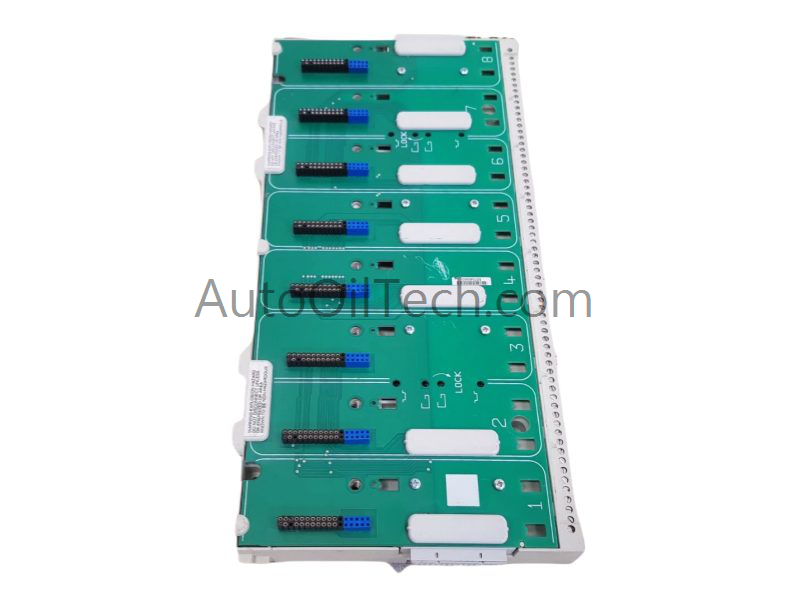

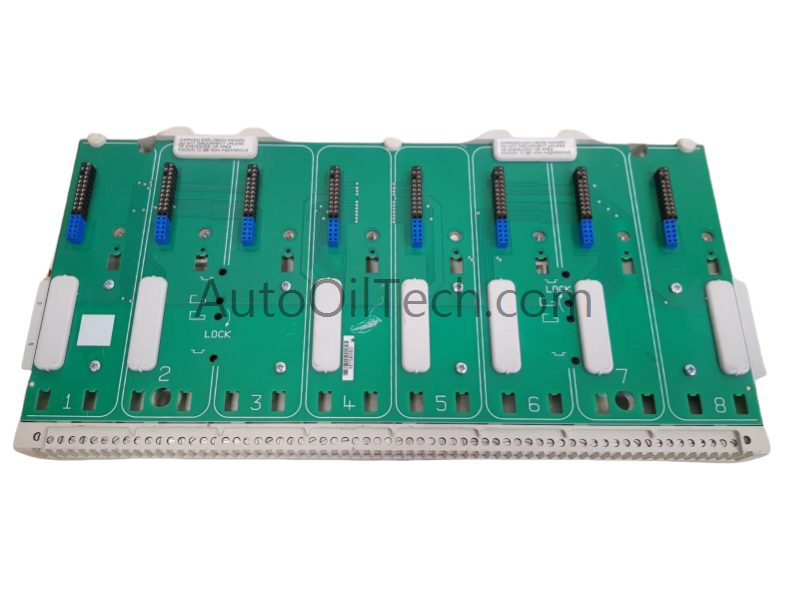

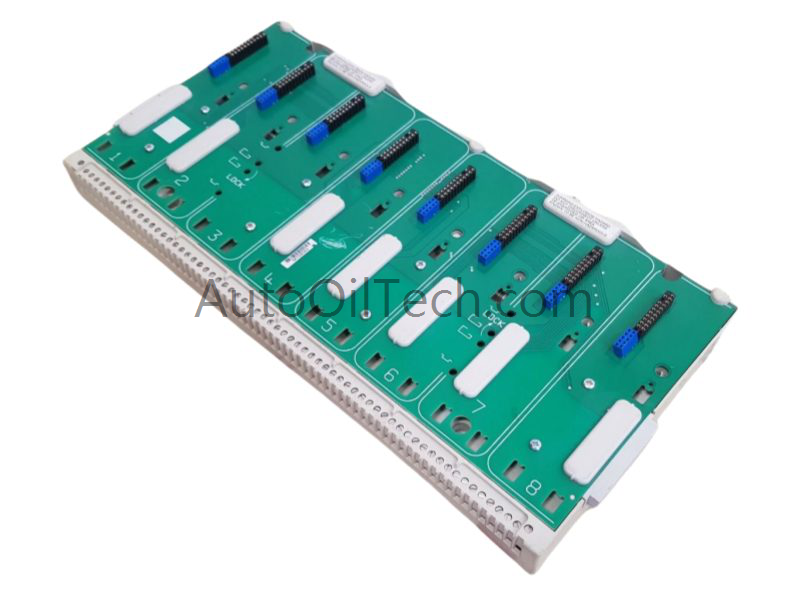

يدعم حامل جنرال إلكتريك 8709-CA-08 أنظمة PAC، ويتميز بإطار أبعاده 37.8 × 23.2 × 1.5 سم ووزنه 0.6 كجم. يتوافق هذا الجهاز مع بنى أنظمة التحكم الموزعة (DCS) التي تتطلب تركيبًا مستقرًا للوحدات وتوزيعًا منظمًا للطاقة.
الميزاتالهيكليةوالتركيبية
يدعم حامل 8709-CA-08 عنونة 32 أو 64 وحدة لوحدات تحكم SafetyNet. يُركّب الجهاز على قضبان DIN من النوع T أو G أو على ألواح مسطحة، ويتصل طرفًا بطرف لتصميمات الخزائن الممتدة.
معالجةالطاقةوالإشارات
تقوم وحدة التوزيع 8709-CA-08 بتوزيع الطاقة الميدانية عبر ناقل البيانات إلى فتحات الوحدات النمطية المزدوجة. وتتضمن الوحدة أطراف تأريض لأغطية الكابلات ودروعها للحفاظ على سلامة الإشارة في البيئات الصناعية.
المواصفاتالفنية
المعاييرالرئيسية
مواصفة
قيمة
نموذج
8709-CA-08
الشركة المصنعة
جنرال إلكتريك
يكتب
حاملالوحدة
أبعاد
37.8 × 23.2 × 1.5 سم
وزن
0.6 كجم
معالجة
32 فتحة/64 فتحة
قوة
طاقةالمجالالموزعة(BFP)
التركيب
سكةDINأوسطحمستو
نظام
أنظمةDCS/PAC
أصل
الولايات المتحدة الأمريكية
رمز النظامالمنسق
8537101190
حالة
علامة تجاريةجديدة
أبرز الميزاتالوظيفية
يقوم الحامل بربط عدة أقسام لزيادة طول التركيب.
يقوم الجهاز بتأمين محطات الإدخال/الإخراج الميدانية باستخدام طريقة بسيطة تعتمد على النقر والربط بالبرغي.
لا يحتوي الحامل على أي مكونات نشطة، مما يضمن موثوقية عالية وعمر خدمة طويل.
التطبيقاتوالتوافق
يدعم جهاز 8709-CA-08 أنظمة GE SafetyNet وPAC Systems وMTL8000. ويتناسب هذا الجهاز مع خزائن التحكم في السلامة، ووحدات الإدخال/الإخراج الموزعة، وأنظمة الأتمتة الصناعية التي تتطلب اتصالاً مستقراً عبر Railbus وتأريضاً منظماً.
