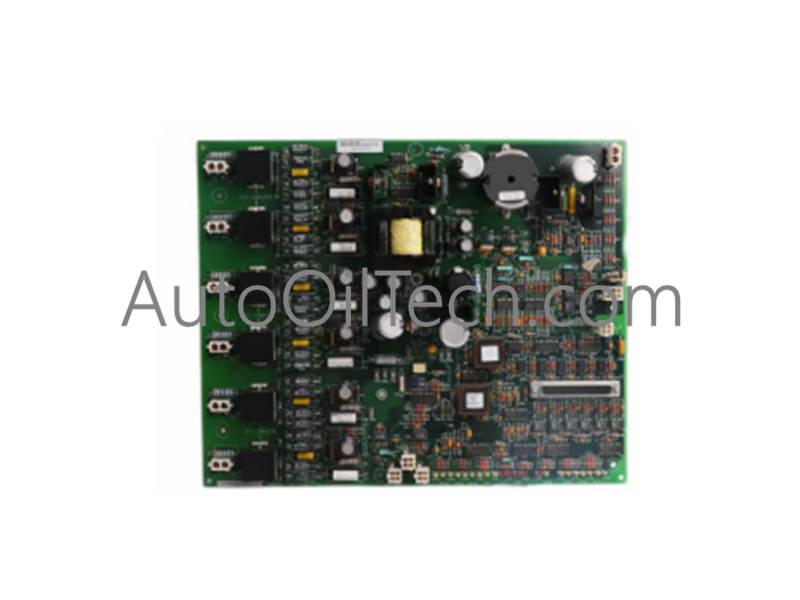

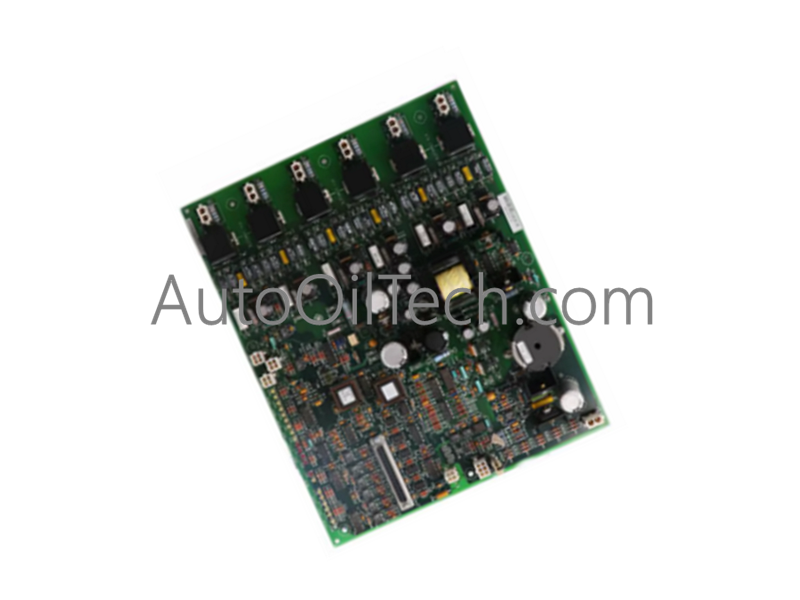

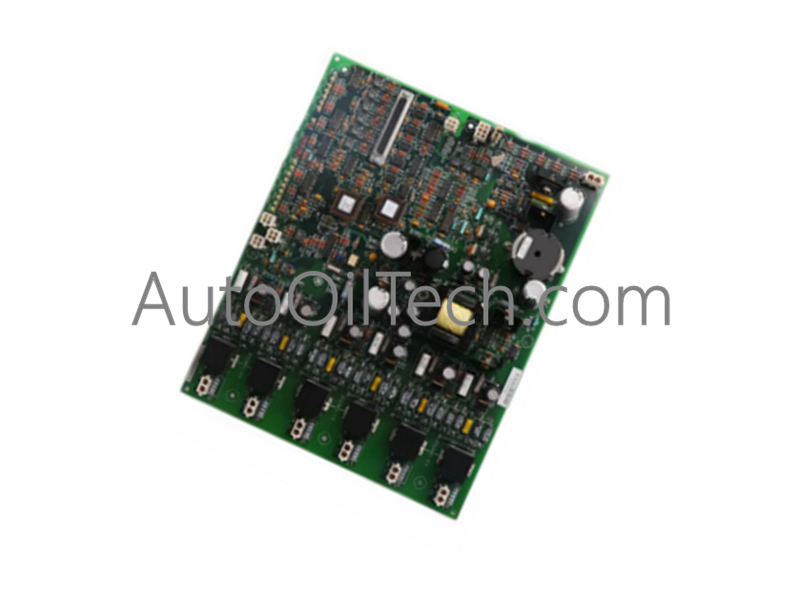

تعمل لوحة المدخلات/المخرجات (I/O Gantry Board) General Electric 46-288512G1-F، والمفهرسة أيضًا باسم 46-288512G1، كمكون مادي مخصص لمعالجة الإشارات المنفصلة وربط المحركات ضمن أنظمة التحكم الخاصة بشركة General Electric.
المواصفات الفنية للمكونات المادية
المعلمة
المواصفات
النموذج
46-288512G1-F
العلامة التجارية
جنرال إلكتريك
رقم الجزء الأساسي
46-288512G1
الإصدار
F
نوع المنتج
لوحات I/O Gantry
تطبيق النظام
التحكم في محركات الأتمتة الصناعية والمدخلات/المخرجات (I/O)
درجة حرارة التشغيل
من 0 إلى 60 درجة مئوية
استهلاك الطاقة
تخصيص طاقة اللوحة الخلفية القياسية
الوزن
0.6 كجم
الأبعاد
37.8 سم × 23.2 سم × 1.5 سم
المنشأ
الولايات المتحدة الأمريكية
سرعة الاتصال بحافلة اللوحة الخلفية وتوافق البرامج الثابتة
تتصل لوحة General Electric 46-288512G1-F مباشرة بتجميع رف النظام لتوجيه إشارات المدخلات/المخرجات (I/O) عبر قنوات اتصال داخلية عالية السرعة، مما يقلل من زمن الانتقال التعليمي أثناء تنفيذ التحكم في الوقت الفعلي.
يتضمن تصميم اللوحة توافقًا محسّنًا للذاكرة الوميضية للبرامج الثابتة لدعم المزامنة السلسة للبيانات مع معالجات الرف المركزي عبر تكوينات توسيع المدخلات/المخرجات (I/O) الكثيفة.
تضمن نقاط الاتصال الطرفية عالية الكثافة مطابقة معاوقة حافلة اللوحة الخلفية الثابتة، مما يقلل من انعكاس الإشارة والحديث المتبادل على خطوط التحكم الرقمية.
يوفر توجيه المسارات المدمج فصل القنوات الكهربائية لمنع الضوضاء الكهربائية العابرة من التداخل مع إشارات المنطق الحيوية.
الأسئلة المتكررة
س: كيف يتم الحفاظ على تأريض الهيكل عبر تجميع 46-288512G1-F؟
ج: يتم تحقيق استمرارية تأريض الإطار من خلال نقاط لولبية معدنية موصلة على محيط البطاقة، والتي ترتبط مباشرة بقضبان رف الهيكل عند التركيب.
س: هل يمكن إزالة أو إدخال لوحة 46-288512G1-F بينما يظل نظام الرف قيد التشغيل؟
ج: لا، يجب فصل الطاقة الرئيسية للنظام تمامًا وتأمينها قبل التعامل مع الوحدة لمنع حدوث قوس كهربائي عبر دبابيس الموصل الطرفي.
س: ما هي الإجراءات التي تمنع الحديث المتبادل للإشارة على مسارات توجيه المدخلات/المخرجات (I/O) عالية الكثافة؟
ج: يتم دمج التباعد المادي للمسارات وعزل مستوى التأريض المخصص في مكدس طبقات لوحة الدوائر المطبوعة لقمع التداخل الكهرومغناطيسي عبر القنوات المتجاورة.
إرشادات التركيب الميداني
اعزل وقم بإيقاف تشغيل جميع مصادر الطاقة AC/DC المتصلة بإطار العلبة قبل فتح لوحات الوصول.
