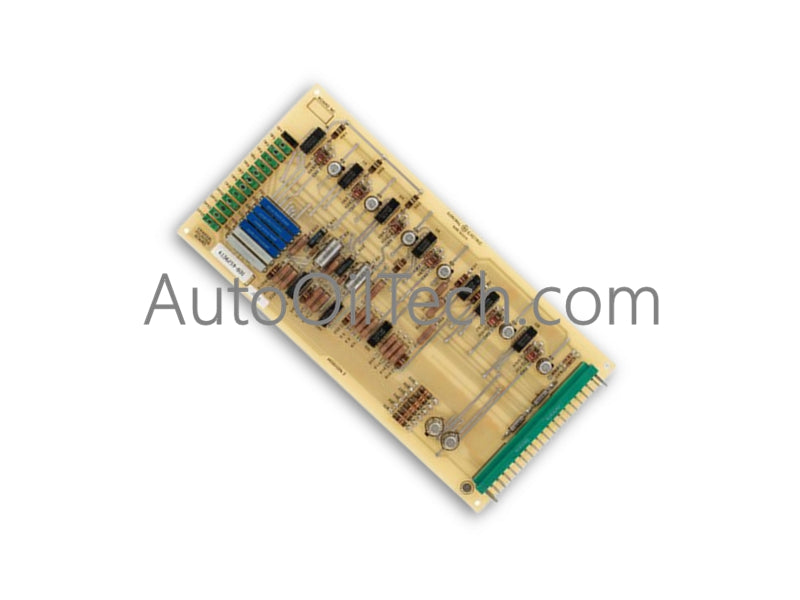

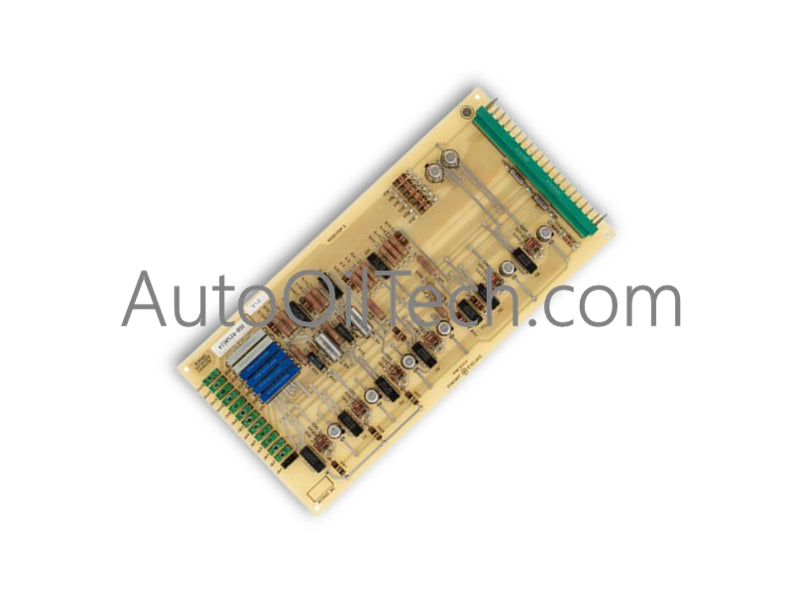

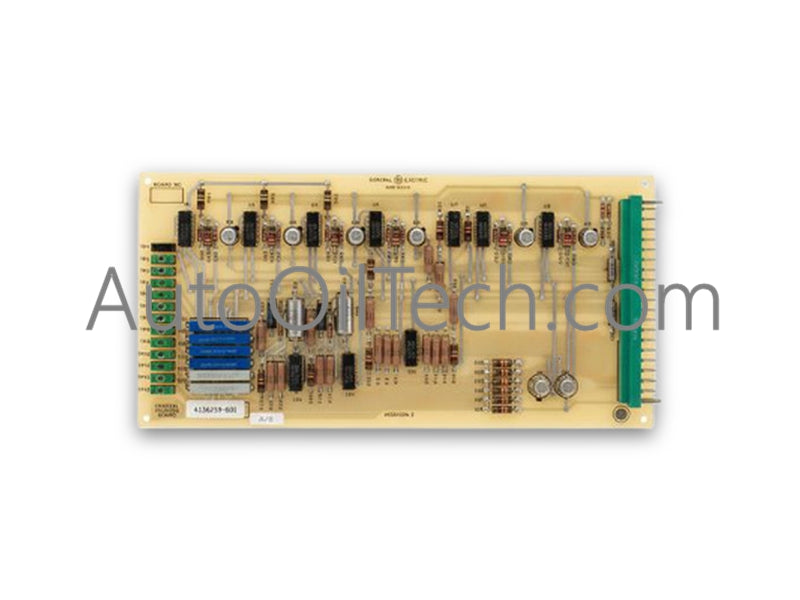

تعمل لوحة General Electric 4199J51-G01، والمفهرسة أيضًا باسم لوحة الصيف القياسية 4199J51، كمكون أجهزة مخصص لتجميع الإشارات التناظرية متعددة القنوات وتوسيع نطاق إشارات التحكم في الجهد الكهربي ضمن منصات التحكم GE Speedtronic.
مواصفات الجهاز
المعلمة
المواصفات
النموذج
4199J51-G01
العلامة التجارية
جنرال إلكتريك (GE)
بلد المنشأ
الولايات المتحدة الأمريكية
الوزن
0.40 كجم
الأبعاد
210 ملم × 120 ملم × 20 ملم
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
5 وات (اسمي)
نوع اللوحة
لوحة مجمعة قياسية / لوحة دوائر تحكم في الطاقة
معالجة الإشارات
تجميع الإشارات التناظرية متعددة القنوات
التطبيق المستهدف
أنظمة التحكم الصناعية من جنرال إلكتريك
ديناميكيات تجميع الإشارات وناقل اللوحة الخلفية
تتضمن وحدة General Electric 4199J51-G01 دوائر مكبر صوت تشغيلي دقيقة وتصفية ناقل اللوحة الخلفية لتنفيذ إضافة الإشارات الرياضية في الوقت الفعلي. تشمل سمات الأداء الأساسية ما يلي:
تجميع الإشارات التناظرية: يجمع قنوات الجهد المرجعي المتعددة المدخلة في إشارة خرج طلب تحكم موحدة.
توهين ضوضاء ناقل اللوحة الخلفية: يدمج تصفية سلبية على اللوحة لمنع ضوضاء التبديل على ناقل طاقة الرف من تشويه حلقات التجميع التناظرية.
توافق البرامج الثابتة واللوحة الخلفية للرف: يعمل مباشرة مع لوحات الرف الخلفية القياسية لبطاقات GE Speedtronic دون الحاجة إلى تعديلات على اللوحة.
الأسئلة المتداولة
س: هل تدعم لوحة 4199J51-G01 الإدخال المباشر في لوحة رف بطاقات نشطة؟
ج: لا. يمكن أن يؤدي إزالة اللوحة أو إدخالها تحت طاقة اللوحة الخلفية النشطة إلى حدوث عابرات جهد على حافلات التجميع التناظرية المتصلة. افصل طاقة الرف قبل استبدال اللوحة.
س: كيف يؤثر عطل في اللوحة المجمعة على حلقات التحكم النهائية؟
ج: يتسبب عطل في مكبر الصوت التشغيلي أو مرحلة الجهد المرجعي في انحراف إشارة التجميع الناتجة عن المقياس، مما يؤدي إلى إشارة طلب غير صحيحة لأجهزة التحكم النهائية.
إرشادات التثبيت الميداني
تحقق من عزل طاقة اللوحة الخلفية تمامًا قبل وضع أو إزالة مجموعة اللوحة.
ارتدِ حزام معصم مؤرض للحماية من التفريغ الكهروستاتيكي (ESD) أثناء التعامل مع اللوحة وتركيبها.
قم بمحاذاة حواف لوحة الدوائر مع أدلة فتحة الغلاف وادفع بقوة حتى يتم تثبيت موصل حافة اللوحة الخلفية بالكامل.
تأكد من توصيل خطوط الإشارة الميدانية باستخدام كابلات مزدوجة مجدولة ومحمية مع إكمال تأريض الدرع عند شريط المحطة الطرفية للخزانة الرئيسية.
