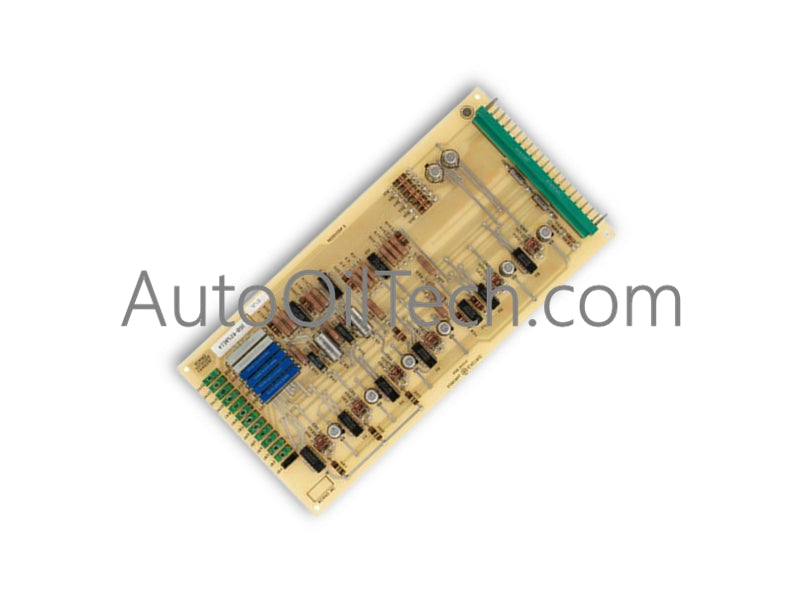

تُعد لوحة الدوائر الكهربائية General Electric 4136J59-G01، والمُدرجة أيضًا باسم 4136J59 General Purpose Circuit Board، مكونًا ماديًا مخصصًا لتوجيه منطق الإشارة المنفصلة متعددة القنوات وتكييف الإشارة التناظرية داخل رفوف التحكم في ماكينات ووحدات التحكم المنطقية القابلة للبرمجة (PLC) من General Electric.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
4136J59-G01
العلامة التجارية
جنرال إلكتريك (GE)
الأصل
الولايات المتحدة الأمريكية
الوزن
0.30 كجم (0.66 رطل)
الأبعاد
عرض فتحة الرف القياسية
درجة حرارة التشغيل
من 0 إلى 60 درجة مئوية
استهلاك الطاقة
5 واط اسمي
نوع اللوحة
لوحة دوائر مطبوعة PLC / لوحة إضافية
معالجة الإشارة
توجيه منطق الإدخال/الإخراج للأغراض العامة
توافق النظام
منصات التحكم في الماكينات من GE
بنية الناقل الخلفي للوحة والتوافق مع البرامج الثابتة
تتصل وحدة General Electric 4136J59-G01 مباشرة باللوحات الخلفية القياسية للرفوف للحفاظ على التنفيذ المحدد للإشارة. يتضمن تنفيذ الميزة التقنية ما يلي:
اتصال الناقل الخلفي المحدد: مزامنة تحديثات حالة الإدخال/الإخراج عبر ناقل اللوحة الخلفية للرف المحلي دون إدخال تأخيرات في الإطار.
توجيه منطق عالي الكثافة: توجيه مسارات التحكم المنفصلة والتناظرية عبر مكونات التبديل ذات الحالة الصلبة المثبتة على السطح.
توافق فلاش البرامج الثابتة: الحفاظ على توافق كامل لتنفيذ الأجهزة مع مراجعات البرامج الثابتة لوحدة المعالجة المركزية للنظام الأصلي.
الأسئلة الشائعة
س: هل يمكن تبديل لوحة الدوائر 4136J59-G01 على الساخن أثناء تنشيط الناقل الخلفي للرف؟
ج: لا. يمكن أن يؤدي تبديل لوحة الدوائر على الساخن إلى حدوث ارتفاعات في الجهد عبر ناقلات اتصال اللوحة الخلفية وحدوث أعطال في وحدات التحكم المجاورة. قم بإيقاف تشغيل طاقة رف النظام قبل الإدخال أو الإزالة.
س: كيف يتم الحفاظ على سلامة الإشارة عبر الاتصالات الخارجية على 4136J59-G01؟
ج: تستخدم واجهات الأسلاك الميدانية شبكات ترشيح RC سلبية مدمجة لتخميد الضوضاء العابرة عالية التردد الناشئة عن الحلقات الصناعية الميدانية.
إرشادات التركيب الميداني
تأكد من العزل الكهربائي الكامل لرف بطاقة الحاوية قبل التعامل مع تجميع لوحة الدوائر أو إدخالها.
ارتدِ حزام معصم أرضي واقٍ من التفريغ الكهروستاتيكي (ESD) أثناء التثبيت لمنع تلف مكونات الدائرة المتكاملة بسبب التفريغ الكهروستاتيكي.
قم بمحاذاة موصلات حافة اللوحة مع أدلة بطاقات الرف واضغط بقوة لضمان تثبيت الموصل بالكامل قبل تثبيت براغي التثبيت.
قم بتوصيل جميع دروع كابل الإشارة الخارجية بقضيب أرضي مركزي بالقرب من نقطة دخول اللوحة للتخفيف من التداخل الكهرومغناطيسي.
