General Electric 4136J57-G01 لوحة ضبط مزدوجة Mark III

في الأوراق المالية!
  • Part Number: 4136J57-G01
  • Brand: General Electric
  • Type: لوحات ثنائية نقطة الضبط
  • Dimensions: 15.8x10.5x3.5 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Green
Tags: Dual Set-Point Boards , GE Speedtronic Mark III

وصف المنتج

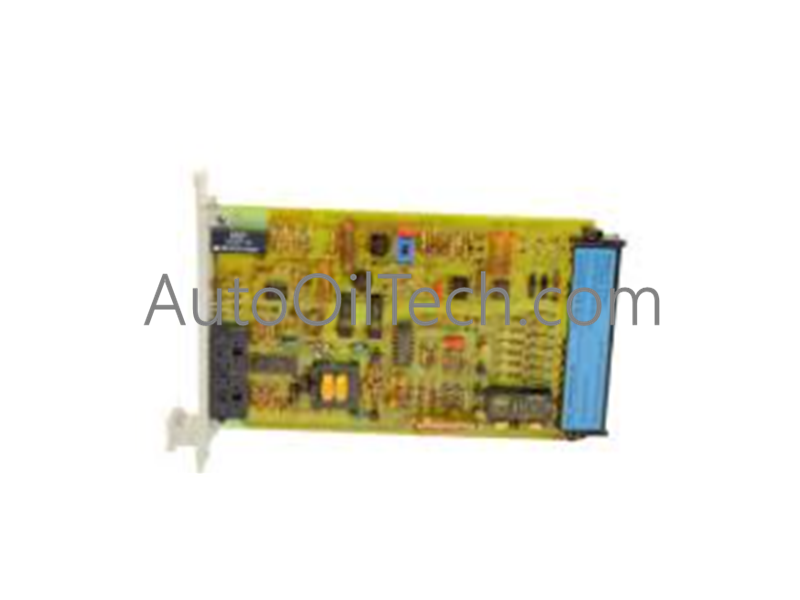

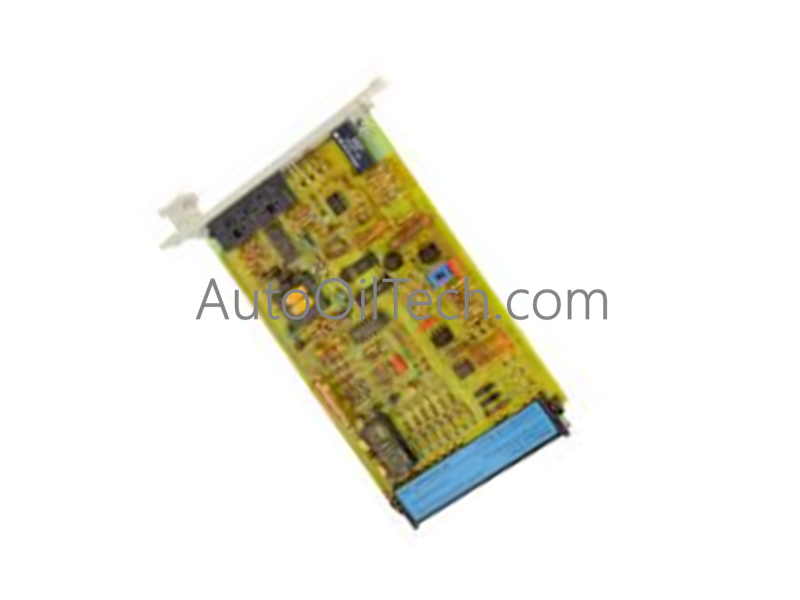

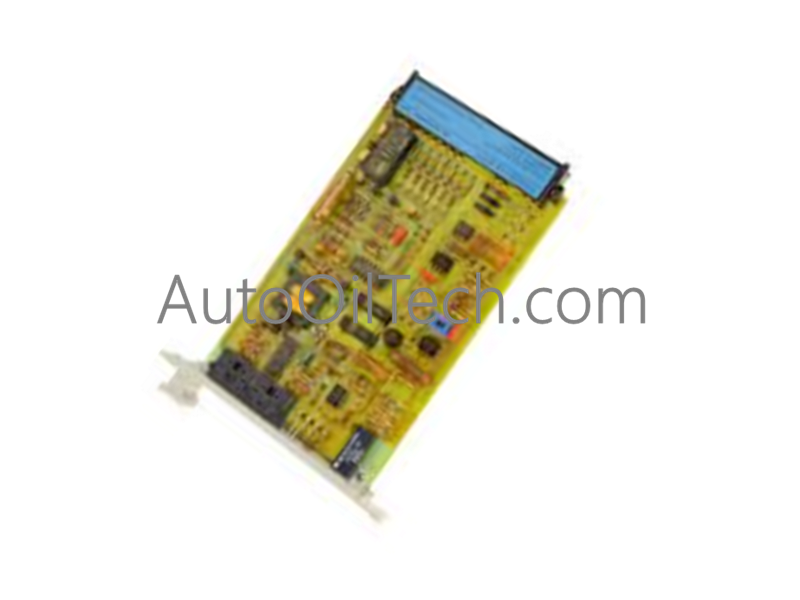

يعمل لوح General Electric 4136J57-G01، والمصنف أيضًا باسم لوح النقاط المزدوجة 4136J57، كمكون مادي مخصص لتقييم نقاط الضبط ذات الحلقة المغلقة وتنفيذ الإنذارات المنفصلة ضمن أنظمة التحكم في توربينات الغاز Mark III.

مواصفات الأجهزة

المعلمة المواصفات
النموذج 4136J57-G01
العلامة التجارية جنرال إلكتريك
رقم الجزء الأساسي 4136J57
المراجعة G01
السلسلة Speedtronic Mark III
نوع المنتج لوح النقاط المزدوجة
جهد الإمداد 250 فولت تيار متردد
نطاق التردد 15 هرتز إلى 70 هرتز
درجة حرارة التشغيل 0 إلى 60 درجة مئوية
استهلاك الطاقة توزيع طاقة اللوحة الخلفية القياسي
الوزن 2.00 رطل
الأبعاد 19.00 × 12.50 × 3.50 بوصة
الأصل الولايات المتحدة الأمريكية

بنية اللوحة الخلفية (Backplane Bus) وقابلية توسيع خيارات المرحلات

  • يعالج General Electric 4136J57-G01 المعلمات المقاسة مقابل نقاط الضبط المحددة من قبل المشغل ضمن أنظمة التحكم ثنائية النقطة ذات الحلقة المغلقة (توصيل/فصل) لإدارة توربينات الغاز.
  • تتميز الوحدة بواجهات مرحلات قابلة للتوصيل تدعم إما مرحلات تلامس كهروميكانيكية مزدوجة بقدرة 8 أمبير، 250 فولت تيار متردد، أو مرحلات الحالة الصلبة مزدوجة من النوع A (AC/DC) المصنفة عند 120 مللي أمبير (125 فولت تيار متردد) / 250 مللي أمبير (150 فولت تيار مستمر).
  • يمنع تكوين مرحل الحالة الصلبة تدهور قوس التبديل، مما يجعله محسنًا لتطبيقات الإنذار والحلقات البينية للتحكم ذات دورة العمل العالية والحمل المنخفض.
  • يضمن ضبط النظام عبر اللوحة الخلفية Mark III تطابقًا ثابتًا للمقاومة وتحميلًا منخفضًا على الناقل عند الربط مع Micro DPMs والعدادات الرقمية ووحدات العرض عن بعد.

الأسئلة المتداولة

س: كيف ينفذ منطق التحكم ثنائي النقطة عمليات التبديل على لوح 4136J57-G01؟

ج: يقارن اللوح باستمرار إشارات المعلمات المقاسة الواردة مقابل القيم العتبية المحددة مسبقًا، ويغير حالة التلامس الناتج فورًا عند اكتشاف أي انحراف عبر مسار التحكم ذي الحلقة المغلقة.

س: ما هو تكوين المرحل الموصى به لتطبيقات التبديل السريعة وذات الدورة العالية؟

ج: يوصى بخيار مرحل الحالة الصلبة القابل للتوصيل (120 مللي أمبير عند 125 فولت تيار متردد / 250 مللي أمبير عند 150 فولت تيار مستمر) لدورات العمل الشاقة والأحمال الخفيفة لمنع تآكل التلامس الذي تتعرض له المرحلات الميكانيكية.

س: هل يمكن إزالة لوح 4136J57-G01 من اللوحة الخلفية للهيكل أثناء تشغيله؟

ج: لا، يجب عزل طاقة التيار المتردد للنظام الأساسي وفصلها قبل إزالة أو إدخال اللوح لتجنب توليد قوس كهربائي عبر دبابيس موصل الحافة.

إرشادات التركيب الميداني

  1. افصل جميع مصادر الطاقة AC/DC عن حاوية رف Speedtronic Mark III قبل فتح أبواب الوصول.
  2. ارتدِ حزام معصم مضاد للكهرباء الساكنة مثبتًا على تأريض إطار الخزانة لمنع التلف الكهروستاتيكي لمكونات اللوح.
  3. قم بمحاذاة قضبان حافة البطاقة مع أدلة الفتحات المخصصة داخل قفص بطاقات الهيكل.
  4. ادفع 4136J57-G01 بقوة في الفتحة حتى تنزلق موصلات الحافة بالكامل في مآخذ اللوحة الخلفية.
  5. أحكم ربط مثبتات اللوحة الأمامية لضمان استمرارية التأريض الهيكلي والعزل ضد الاهتزاز التشغيلي.
