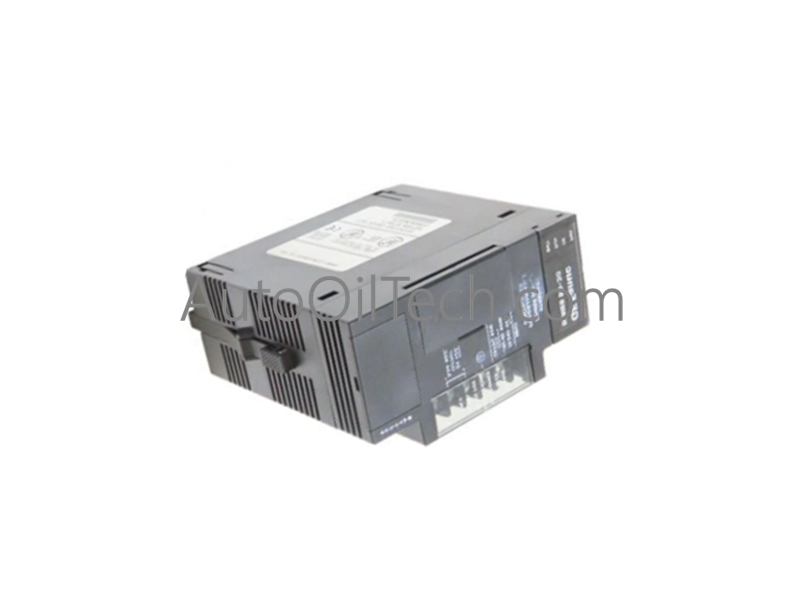

وحدة الإدخال/الإخراج GE WESTERMD20C

في الأوراق المالية!
  • Part Number: WESTERMD20C
  • Brand: General Electric
  • Type: وحدة الإدخال/الإخراج
  • Dimensions: 4x18.5x12.7 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Gray
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Modular
Tags: GE Energy D20 , I/O Modules

وصف المنتج

يعمل كوحدة الإدخال/الإخراج الأولية GE WESDAC D20C المستخدمة لتنفيذ معالجة الإشارات الرقمية والتناظرية عبر منصات أتمتة GE D20 RTU.

تفكيك اللاحقة ومصفوفة النموذج

يتكون نظام D20C من بنية أجهزة من جزأين تتألف من وحدة معالجة رئيسية مقترنة بتجميع إنهاء مخصص:

  • WESDAC D20C: وحدة إلكترونيات رئيسية تتميز بمعالج MPU 68HC11، وذاكرة، ولوحات فرعية تناظرية اختيارية لمعالجة البيانات واتصال D.20 Link.
  • WESTERM D20C: لوحة طرفية قابلة للفصل مخصصة لإنهاء توصيلات الأسلاك الميدانية وتوجيه واجهة التتابع البيني.

مواصفات الأجهزة

المعلمة المواصفات
النموذج WESDAC D20C
العلامة التجارية GE
المنشأ الولايات المتحدة الأمريكية
الوزن حوالي 1.20 كجم
الأبعاد بطاقة فتحة رف فرعي D20 قياسية
درجة حرارة التشغيل -20 إلى +70 درجة مئوية
استهلاك الطاقة لوحة رف فرعي/ تعمل بـ D.20 Link Bus
المعالج 8-بت Freescale 68HC11 MPU بسرعة 2 ميجاهرتز
الذاكرة المدمجة 24 كيلوبايت EPROM، 32 كيلوبايت Static RAM، 512 بايت EEPROM
المدخلات الرقمية 16 قناة
مخرجات التحكم 8 مخرجات تتابع لحظية أو مزدوجة الوظيفة
لوحة فرعية اختيارية 1 16 مدخلًا تناظريًا (ثنائي القطب، تفاضلي، بدقة 14 بت بالإضافة إلى إشارة)
لوحة فرعية اختيارية 2 8 مدخلات تناظرية و 8 مخرجات تناظرية (أحادية القطب/ثنائية القطب، بدقة 12 بت بالإضافة إلى إشارة)
تحويل الإدخال التناظري 275 مللي ثانية (16 قناة بسرعة 60 هرتز)، 328 مللي ثانية (16 قناة بسرعة 50 هرتز)
واجهات تسلسلية منفذا DB9 D.20 Link متسلسلان، منفذ DB9 WESMAINT D20 للصيانة

ناقل اللوحة الخلفية وتوسيع الشبكة الحتمي

يستخدم WESDAC D20C اتصالات واجهة تسلسلية DB9 مزدوجة لتنفيذ اتصالات D.20 Link عالية السرعة عبر رفوف التحكم الموزعة. تقوم المعالجة الداخلية بتخفيف حمل مسح الحلقة عن المعالج الرئيسي المركزي D20 باستخدام وحدة تحكم دقيقة 68HC11 مدمجة تعمل بسرعة 2 ميجاهرتز. تعالج الوحدة تحديثات تناظرية من 16 قناة في غضون 275 مللي ثانية (عند ترشيح 60 هرتز) وتنفذ توسيع كثافة الإدخال/الإخراج المحلي مع رفض ضوضاء الوضع المشترك بمقدار 95 ديسيبل، مع الحفاظ على تسليم البيانات بشكل حتمي عبر طوبولوجيا الناقل الداخلية.

الأسئلة المتداولة

س: كيف يتم إجراء الصيانة المحلية على WESDAC D20C دون مقاطعة حركة المرور التسلسلية للوحة الخلفية؟

ج: تتميز البطاقة بمنفذ WESMAINT DB9 مخصص على اللوحة الأمامية، مما يسمح بالوصول المباشر إلى طرفية ASCII للتشخيص مع الحفاظ على الاستقصاء النشط على منافذ D.20 Link الثانوية المتسلسلة.

س: ما الغرض من مفتاح Local/Remote الموجود على اللوحة الأمامية للوحدة؟

ج: يقوم مفتاح التبديل Local/Remote بعزل دوائر خرج طاقة ملف التتابع أثناء الصيانة، مما يمنع التعثر الميداني العرضي مع توفير تغذية راجعة لحالة الوحدة إلى وحدة التحكم المضيفة.

إرشادات التركيب الميداني

  1. قم بتركيب لوحة إنهاء WESTERM D20C في قضبان الرف الخلفي قبل إدخال بطاقة المعالجة النشطة WESDAC D20C.
  2. تحقق من فصل الطاقة عن جميع أسلاك الإشارة الميدانية قبل توصيل الأسلاك بكتل الأطراف.
  3. تأكد من إحكام تثبيت كابلات D.20 Link التسلسلية المتسلسلة من نوع DB9 باستخدام براغي الإبهام لمنع فقدان الناقل المتقطع.
  4. قم بتأريض جميع أسلاك درع الإدخال التناظري من طرف واحد فقط إلى مسمار التأريض المخصص للهيكل على لوحة WESTERM.
  5. اضبط مفتاح Local/Remote على "Local" أثناء تركيب الأسلاك لقمع تنشيط مخرج التحكم.
