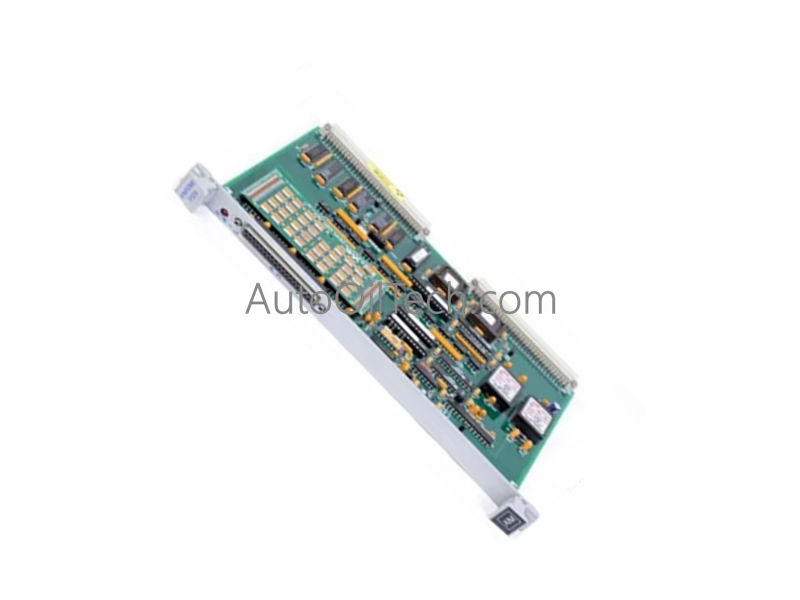

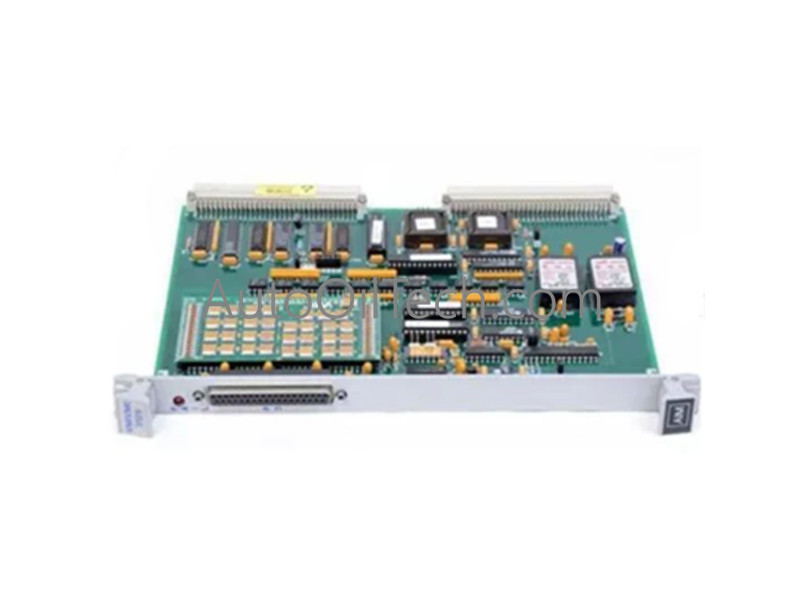

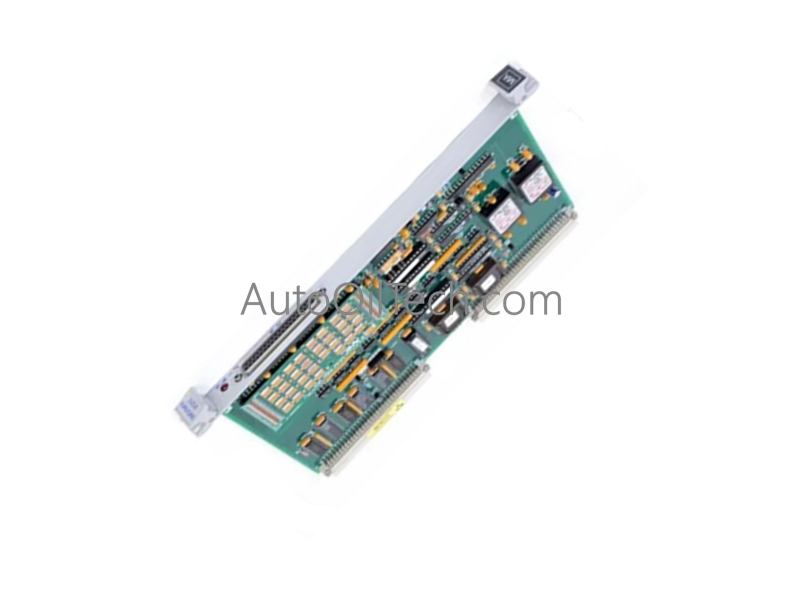

وحدات إدخال تناظرية GE VMIVME3125 332-003125-100

تعمل لوحة الإدخال التناظرية GE Fanuc VMIVME3125 332-003125-100، والمفهرسة أيضًا باسم VMIVME3125، كمكون مادي مخصص للمسح التلقائي واكتساب البيانات المستمر ضمن الأنظمة المتوافقة مع معيار VMEbus. تم تصميم هذه البطاقة كوحدة 6U ذات فتحة واحدة، وتقوم بتحويل القياس عن بعد التناظري للطبقة المادية إلى معلمات ثنائية منفصلة أصلاً على مستوى الدائرة الكهربائية. وتقوم بتعبئة مخازن الذاكرة المحلية بالتوازي مع دورات تنفيذ اللوحة الخلفية للمعالج الرئيسي.

المواصفات المادية

معمارية التحكم الصناعي الحتمية ومعالجة المحركات

• سرعة وتسجيل اتصالات ناقل اللوحة الخلفية: يتعامل VMIVME3125 مع مسح القياس عن بعد التناظري بسرعة مجمعة تبلغ 40 كيلو هرتز دون الحاجة إلى نصوص تهيئة برمجية. من خلال كتابة المتغيرات الرقمية مباشرة في مصفوفة ذاكرة ثنائية المنافذ مدمجة، تسمح البطاقة لوحدة المعالجة المركزية المضيفة بتنفيذ عمليات قراءة الإدخال/الإخراج القصيرة D16 أو D08 على الفور، متجنبة تأخيرات البيانات في مرحلة التحويل.
• توسيع كثافة الإدخال/الإخراج والمعلمات الأمامية القابلة للبرمجة: تقوم اللوحة بتوسيع مصفوفة التبديل الفيزيائية لقبول إما 16 إدخالًا تناظريًا تفاضليًا أو 32 إدخالًا أحادي الطرف. تقوم حقول الوصلات المدمجة بتكوين كسب الأجهزة الأمامي عبر عتبات x1، x10، أو x100 لتتبع حدود الأجهزة الدقيقة من +/-50 مللي فولت حتى مغلفات الطاقة القياسية +/-10 فولت تيار مستمر.
• توافق فلاش البرامج الثابتة وعزل الأرضي التناظري: لحماية مكونات المعالجة الرقمية من الظروف الميدانية القاسية، تشتمل الوحدة على حاجز عزل جلفاني 1000 فولت تيار مستمر يفصل أرضي الإشارة التناظرية عن مسارات الأرضي الرقمية الأساسية لـ VMEbus. يقلل هذا التصميم، بالإضافة إلى ترشيح التمرير المنخفض المقتصر على 50 كيلو هرتز، من ضوضاء المجال عالية التردد ويمنع تلف حلقة الأرضي الناتجة عن الوضع المشترك.

الأسئلة المتكررة

س: ما هي السلوكيات المادية المحددة التي تظهر إذا تسببت محول طاقة ميداني في حالة جهد زائد على قناة إدخال VMIVME3125؟

ج: تعمل شبكة تثبيت الحماية من الجهد الزائد المدمجة في اللوحة على الحد من تيار الخطأ عند الواجهة الأمامية للمضاعفة. تقوم مرشحات الإدخال ذات التمرير المنخفض 50 كيلو هرتز بقمع مكونات الاندفاع عالية التردد، مما يحمي منطق تتبع محول الإشارة التناظرية الرقمية 12 بت من التلف مع الحفاظ على القنوات المجاورة عاملة داخل حدود الذاكرة ثنائية المنافذ.

س: هل يمكن إزالة لوحة الإدخال التناظرية 6U ذات الارتفاع الواحد هذه من قفص البطاقات بينما تظل اللوحة الخلفية لـ VMEbus موصولة بالكهرباء؟

ج: لا. لا تدعم مواصفات VMEbus القياسية الإدخال المباشر أو التبديل السريع. قد يؤدي سحب الوحدة أثناء توصيل مسارات الطاقة إلى حدوث ارتفاعات جهد عابرة عبر خطوط بيانات اللوحة الخلفية، مما قد يؤدي إلى تلف دائم لرقائق الذاكرة ثنائية المنافذ وتسبب أخطاء في المعالجة على عقد وحدة المعالجة المركزية المجاورة.
