مرحل حماية المحولات GE T60N00HUHF8LH6TM8NP6CU6CWXX

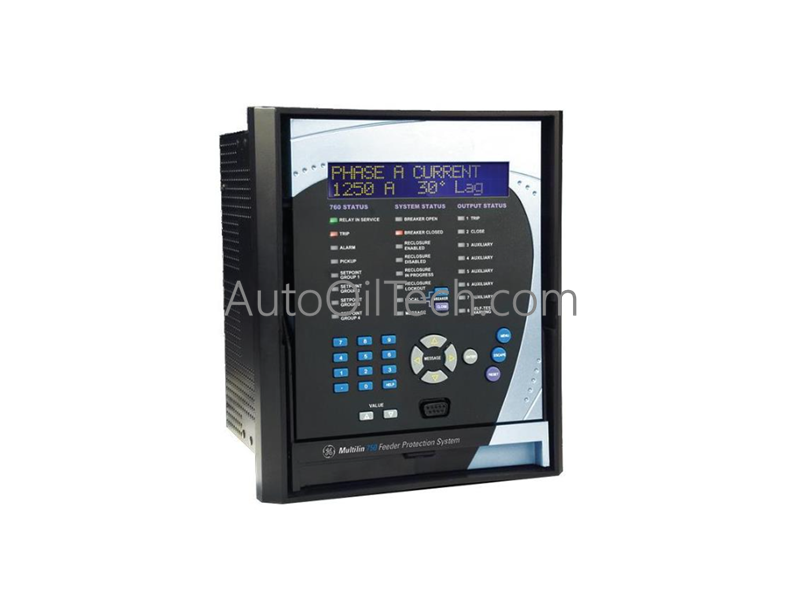

يعمل جهاز GE Multilin T60-N00-H-U-H-F8L-H6T-M8N-P6C-U6C-WXX، الذي ينتمي إلى منصة Universal Relay (UR)، كنظام شامل لحماية المحولات ثلاثية الأطوار مصمم للمحولات الكهربائية المتوسطة والكبيرة. تدمج منصة الأجهزة المعيارية هذه وظائف الحماية عالية السرعة والأتمتة والقياس والتشخيص ضمن بنية هيكل قابلة للسحب.

تفكيك لاحقة النموذج ووحدات الأجهزة

تحدد الرموز الأبجدية الرقمية ضمن مصفوفة طلب T60 الوحدات الوظيفية المحددة، وقدرات المعالج، ولوحات الإدخال/الإخراج المثبتة في كل فتحة من الهيكل:

• T60: تسمية سلسلة مرحلات حماية المحولات الأساسية.
• N00: محرك معالجة قياسي؛ لا توجد تراخيص فرعية متقدمة للأتمتة أو التشخيص.
• H: كتلة إمداد طاقة تحكم عالمية عالية الجهد.
• U: واجهة مستخدم قياسية مع شاشة فلورية فراغية (VFD) وتخطيط لوحة مفاتيح أساسي.
• H: تكوين وحدة أجهزة اتصال متقدمة.
• F8L: وحدة إدخال محول تيار وجهي وجهد (CT/VT) لقياس اللف الرئيسي.
• H6T: وحدة إدخال/إخراج رقمية مساعدة مع مخرجات ترحيل حالة صلبة مخصصة.
• M8N: وحدة إدخال CT/VT ثانوية مهيأة لمراقبة الأرض أو المحايد أو اللف المتعدد.
• P6C: لوحة توسيع إدخال/إخراج رقمية منفصلة تتميز بمدخلات اتصال عالية الكثافة.
• U6C: بطاقة تلامس ترحيل إخراج إضافية قابلة للبرمجة من النوع C.
• WXX: مراجعة تصنيع قياسية؛ لم يتم تطبيق خيارات طلاء بيئة قاسية خاصة.

مواصفات الأجهزة

مواصفات التحكم الصناعي ونظام الطاقة

• سرعة ودرجة تواصل ناقل اللوحة الخلفية: تنسق بنية المعالجة الداخلية لـ T60 المدخلات المتزامنة من قنوات مستشعرات F8L و M8N CT/VT عبر ناقل اللوحة الخلفية السلبي عالي السرعة. وتقوم بأخذ عينات من بيانات الموجات الخام بمعدلات عالية، وتحديث خوارزميات الحماية الداخلية وتوجيه قيم القياس في الوقت الفعلي إلى سجلات بيانات Modbus أو IEC 61850 دون تأخير إشارة الفصل الوقائية اللاحقة.
• محاكاة الحماية الحتمية والتنفيذ الحراري الخوارزمي: تحسب البرامج الثابتة الداخلية متجهات الحماية التفاضلية المئوية ذات الميل المزدوج بالتزامن مع منطق التقييد التوافقي (التوافقيات الثانية والرابعة والخامسة) لتخفيف رحلات التيار الاندفاعي الكاذبة. يقوم المعالج بتقييم النماذج الحرارية الرياضية للمحول بناءً على أحمال تيار الوجه ومدخلات درجة حرارة RTD لحساب مؤشرات فقدان العمر وتدهور العزل في الوقت الفعلي تحت ظروف التحميل الثقيل.

الأسئلة المتداولة

س: ما هي فائدة تثبيت كل من وحدات F8L و M8N في مرحل T60 هذا؟

ج: T60 هو مرحل حماية متعدد اللفائف. يوفر تكوين وحدة CT/VT المزدوجة (F8L و M8N) سعة الأجهزة لأخذ عينات التيارات والفولتيات من مناطق محولات متعددة ومتميزة في وقت واحد، مما يدعم الحماية التفاضلية والتيار الزائد المستقلة عبر المحولات الذاتية أو وحدات الطاقة متعددة اللفائف.

س: كيف تقارن المخرجات ذات الحالة الصلبة التي توفرها وحدة H6T بتلامسات المرحل الكهروميكانيكي القياسي من النوع C؟

ج: توفر مخرجات المرحل ذو الحالة الصلبة (SSR) في وحدة H6T إغلاقًا سريعًا وخاليًا من الارتداد للتلامس (عادةً أقل من 100 ميكروثانية)، مما يجعلها مناسبة لتوجيه التحكم في الفصل عالي السرعة إلى ملفات المساعدة لقاطع الدائرة. يتم استخدام تلامسات المرحل الكهروميكانيكي من النوع C في وحدة U6C بشكل أفضل للإنذارات الخارجية العامة، ومؤشرات الحالة، وحلقات التشابك.

إرشادات التثبيت الميداني

• محاذاة الهيكل، وتركيب الدرج، وتركيب الغلاف: أدخل هيكل 4U مقاس 19 بوصة مباشرة في الفتحة المخصصة في اللوحة أو إطار رف المعدات. أحكم ربط براغي تثبيت اللوحة الأمامية بإحكام للقضاء على الرنين الميكانيكي الناتج عن طنين قلب المحول القريب أو اهتزازات المفاتيح الهيكلية.
• توجيه الإشارة، وتأريض المسار، وتدريع الدرع التناظري: قم بتوجيه خطوط الاتصال منخفضة الجهد وأسلاك الإدخال/الإخراج الرقمية داخل ممرات أسلاك فولاذية منفصلة ومؤرضة ومعزولة تمامًا عن أسلاك CT و VT الثانوية الأساسية الثقيلة. قم بتوصيل جميع دروع الكابلات النحاسية بقضيب التأريض الوقائي للوحة عند نقطة واحدة لمنع حلقات الأرض وحماية الوحدات الرقمية الداخلية من التداخل الكهرومغناطيسي عالي التردد.
