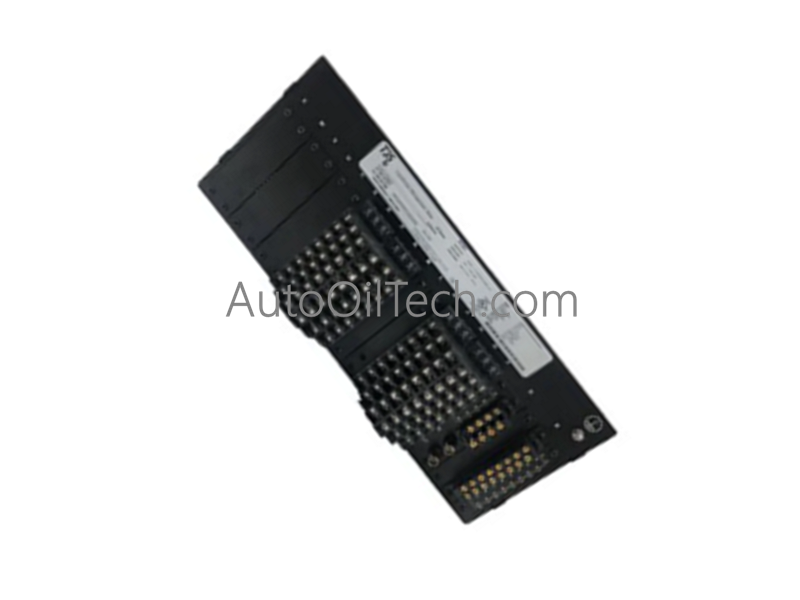

تعمل وحدة الترحيل الوقائي GE Fanuc T35-W00-HKH-F8M-H6V-M8M-P6V-U6V-W6V، والمصنفة أيضًا باسم T35، كمكون أجهزة مخصص للحماية الشاملة لمحولات الطاقة ومراقبة معلمات المحطات الفرعية المؤتمتة داخل شبكات توزيع الطاقة الصناعية.
مواصفات الجهاز
المعلمة
المواصفات
النموذج
T35-W00-HKH-F8M-H6V-M8M-P6V-U6V-W6V
العلامة التجارية
GE Fanuc (جنرال إلكتريك)
السلسلة
Universal Relay (UR) Series / T35
الأصل
كندا (CA)
الوزن
مصفوفة وزن الهيكل الأفقي القياسي 4U
الأبعاد
بصمة حاوية الرف القياسية 4U
درجة حرارة التشغيل
نافذة الأداء من -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)
درجة حرارة التخزين
-50 إلى +90 درجة مئوية (-58 إلى +194 درجة فهرنهايت)
نطاق الرطوبة
0% إلى 95% رطوبة نسبية، غير متكثفة
حماية الدخول
مبيت محكم التصنيف IP54
الجهد المقدر
110-125 VDC
مصدر الطاقة
مسار إدخال مساعد خارجي 24 VDC
جهد التحكم
تتبع مستوى المنطق 24 VDC
نطاق التردد
نافذة تتبع تشغيلية 47-63 هرتز
معالجة الإشارة
16 قناة إدخال، 8 قنوات إخراج
أنواع إشارة الإدخال
مدخلات رقمية ومسارات استشعار تناظرية
أنواع إشارة الإخراج
نقاط تلامس مرحلات كهربية ميكانيكية
بروتوكولات الاتصال
ملفات بروتوكول Modbus و DNP3 و IEC 61850
دقة القياس
هامش دقة 0.5% للمقياس الكامل
سرعة الاستجابة
أقل من 1 مللي ثانية لمنطق تنشيط الترحيل الداخلي
وقت التبديل
أقل من 5 مللي ثانية لانتقال إغلاق التلامس الميكانيكي
تراخيص سرعة اتصال ناقل اللوحة الخلفية: تنفذ وحدة الترحيل الواقية حسابات في الوقت الفعلي عبر نظام ناقل متوازي داخلي متخصص. يستجوب المعالج الأساسي 16 قناة إدخال رقمية وتناظرية في وقت واحد، ويكمل تعيينات قيود الأعطال وينفذ حالات منطق الحماية في فترات زمنية أقل من مللي ثانية لناقل الساعة.
شبكات Profinet / EtherNet/IP المحددة: مزودة بمشغلات اتصال أصلية لـ Modbus و DNP3 و IEC 61850، تقوم الوحدة بربط سجلات الأحداث الداخلية الخاصة بها بشبكات تحكم محددة عالية السرعة. تقوم بتنظيم مصفوفات القياس في الوقت الفعلي بدقة 0.5% للمقياس الكامل، وتنقل المعلمات المختومة بالوقت مباشرة إلى عقد SCADA الرئيسية خلال دورات الاستقصاء المتزامنة.
