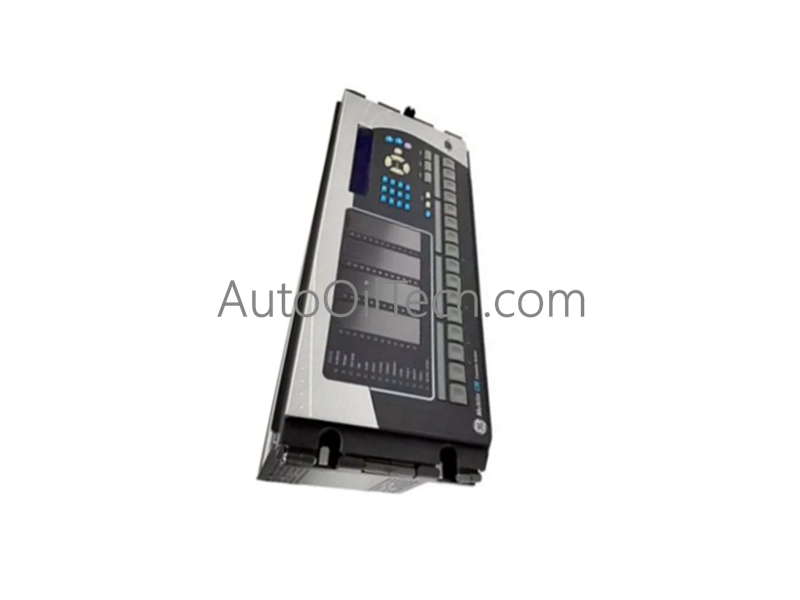

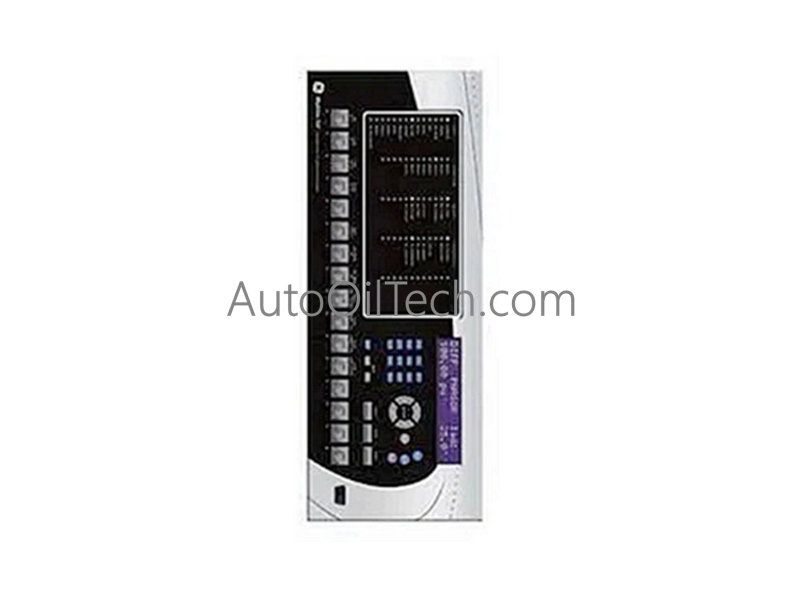

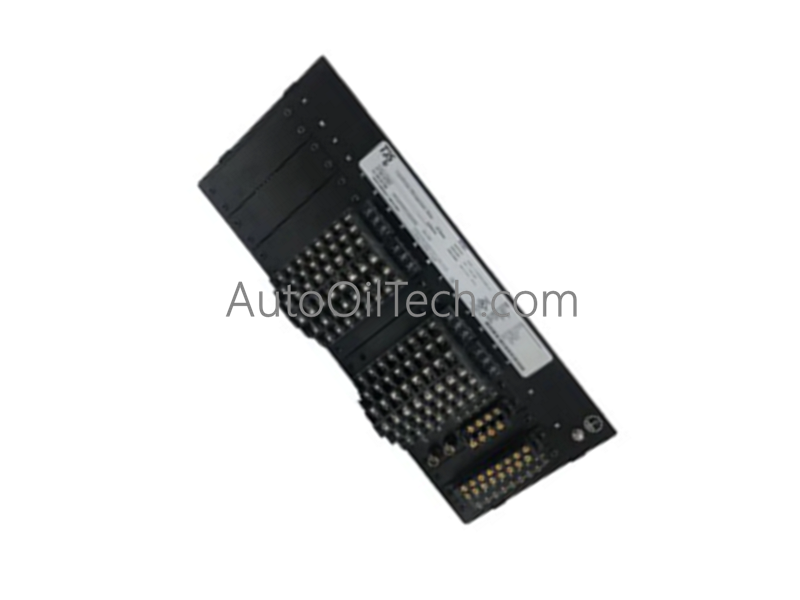

تُعد GE Multilin T35-W00-HCH-F8F-H6H-M6C-P6C-UXX-WXX، والمُفهرسة أيضًا كوحدة الترحيل الواقي متعدد الوظائف T35، مكونًا ماديًا مخصصًا لإدارة المحولات متعددة اللفات، والحماية التفاضلية للطور، وقياس الدوائر ضمن أنظمة الطاقة الصناعية والخدمية.
مواصفات الجهاز
المعلمة
المواصفة
النموذج
T35-W00-HCH-F8F-H6H-M6C-P6C-UXX-WXX
العلامة التجارية
GE (جنرال إلكتريك / مالتي لين)
السلسلة
سلسلة الترحيل العالمي (UR) / T35
الأصل
كندا (CA)
الوزن
حوالي 4.1 كجم (9.0 أرطال) صافي الكتلة
الأبعاد
تجميع هيكل أفقي 4 وحدات قياسية للتركيب على رف بحجم 19 بوصة
درجة حرارة التشغيل
-40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت) تصنيف مستمر
طاقة التحكم
خطوط مصدر اسمي 125 فولت تيار مستمر أو 120/240 فولت تيار متردد
نطاق التردد
50/60 هرتز +/- 10% نافذة تتبع تشغيلية
مدخلات التيار
تصنيف اسمي 1 أمبير أو 5 أمبير (حتى 20 أمبير مستمر)
مدخلات الجهد
حتى 600 فولت مسارات استشعار بين الأطوار
حمولة CT
< 0.1 فولت أمبير عند تحميل مدخل تيار 5 أمبير
المدخلات الرقمية
6 قنوات قابلة للبرمجة (متوافقة مع جهات الاتصال الرطبة/الجافة)
مرحلات الإخراج
4 كتل تلامس من النوع C (تصنيف 6 أمبير @ 250 فولت تيار متردد)
الاتصال
واجهة RS485 مع بروتوكولات Modbus RTU وDNP3
مقاومة العزل الكهربائي
2.5 كيلو فولت RMS لمدة دقيقة واحدة حدود المدة
دقة توقيت التعثر
+/- 1% أو +/- 20 مللي ثانية سماحية التنفيذ الميكانيكي
مصفوفة القياس
+/- 0.5% لمراقبة التيار، +/- 0.2% لاستشعار الجهد
التحكم الصناعي وتنسيق الأنظمة من GE
تراخيص سرعة الاتصال بحافلة اللوحة الخلفية: تستخدم منصة T35 بنية حافلة لوحة خلفية متوازية عالية السرعة تربط بطاقات معالج الإشارة الرقمية (DSP) الداخلية مباشرة بمعالج الحساب الرئيسي. تقوم بمسح الأشكال الموجية للتيار المتردد، وتقييم منحنيات التقييد، وإكمال خوارزميات تحديد الأعطال في فترات دورة أقل من المللي ثانية.
توافق الفلاش للبرامج الثابتة: تدمج الوحدة مصفوفات ذاكرة غير متطايرة ذات حالة صلبة لحماية منحنيات تطبيقات المستخدم، ومصفوفات تعويض الطور، وسجلات تسلسل الأحداث. تظل ملفات تعريف التكوين المجمعة عبر برنامج إعداد EnerVista مكتوبة بشكل دائم داخل شريحة ذاكرة الفلاش أثناء انقطاعات طاقة التحكم الكاملة، مما يلغي الاعتماد على بطاريات النسخ الاحتياطي الداخلية.
