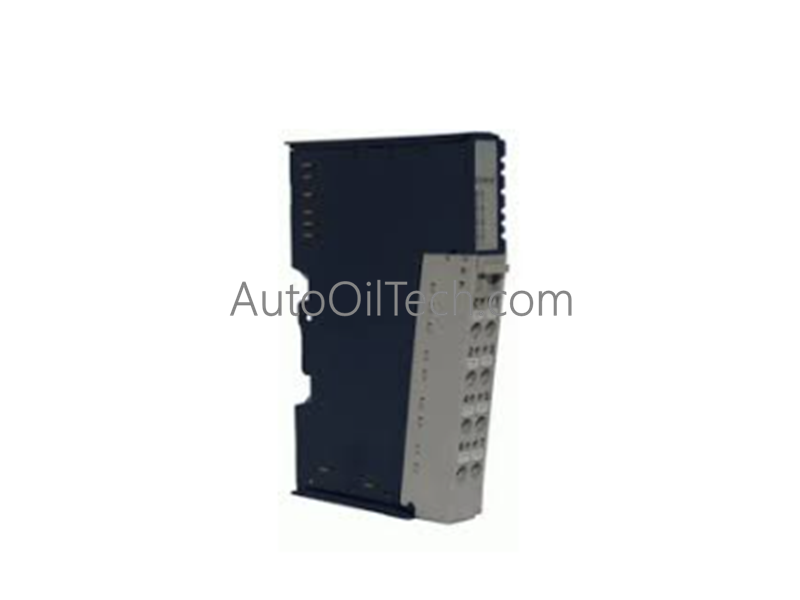

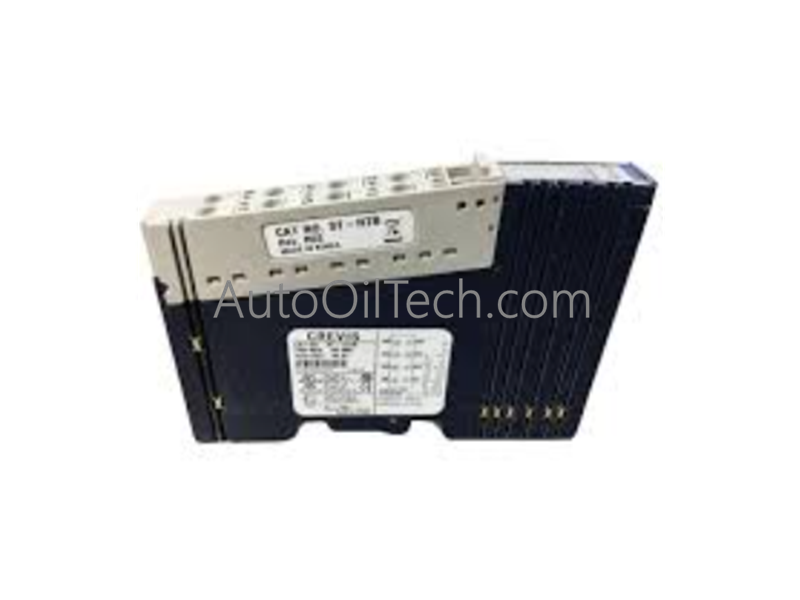

وحدة الإدخال الرقمي GE ST-1218

تم تكوين GE ST-1218 (وحدة الإدخال الرقمية ST-1218) للحصول على الإشارات الموزعة والتحقق من الحالة المنفصلة في أنظمة التشغيل الآلي الصناعية، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتصل بحلقات المجال المنفصلة الخارجية مباشرةً بالبنية التحتية لشبكة RSTi القائمة على الإيثرنت بشكل أصلي عند طبقة الأجهزة للحفاظ على سجل الحالة المستمر بالتوازي مع دورات تنفيذ ناقل المعالجة الرئيسي.

مواصفات الجهاز

هندسة التحكم الصناعي ومعالجة القيادة

• شبكات EtherNet/IP حتمية وتكامل الناقل: يتواصل ST-1218 عبر ناقل اللوحة الخلفية باستخدام بروتوكولات شبكة RSTi عالية السرعة القائمة على الإيثرنت. يتم تحويل تغييرات الحالة المنفصلة عند أطراف لولب الإدخال إلى بيانات رقمية وتعيينها مباشرة في جداول صور الإدخال لوحدة التحكم المضيفة ضمن دورات تحديث الشبكة الثابتة بالمللي ثانية.
• تحجيم كثافة الإدخال/الإخراج وبصمة الخزانة النحيفة: بفضل عامل الشكل النحيف البالغ 12 مم، تتيح الوحدة تكديس الإدخال/الإخراج الرأسي عالي الكثافة داخل حاويات التجميع ذات المساحة المحدودة. يتعامل التصميم ذو المنطق الموجب بثمانية قنوات مع مستشعرات مجال متعددة عبر جزء DIN-rail مدمج دون تحميل زائد على البنية التحتية للوحة.
• توافق فلاش البرامج الثابتة وملفات تعريف منطق الإدخال: تعمل دوائر التصفية الرقمية المدمجة على تكييف انتقالات الإشارات الثنائية الواردة 12-24 VDC، مع قمع ارتداد المفتاح الميكانيكي عالي التردد أو الضوضاء الكهربائية الحثية. تتصل ملفات تعريف المنطق بسلاسة مع خطوط تنفيذ النظام الأساسية، وتبقى مستقرة أثناء تحديثات فلاش البرامج الثابتة القياسية.

الأسئلة الشائعة

س: ما هي السلوكيات المحددة للأجهزة التي تظهر إذا تعرضت حلقة إدخال مجال 12-24 VDC لاتصال قطبية معكوسة عند كتلة طرف ST-1218؟

ج: تستخدم الوحدة بنية إدخال المنطق الموجب (المصدر). إذا حدثت حالة قطبية معكوسة، فإن ثنائيات الاقتران البصري الداخلية تمنع مسار التيار العكسي، مما يمنع تلف السكة المنطقية الداخلية مع الحفاظ على القناة المتأثرة في حالة "0" آمنة وغير نشطة.

س: هل يمكن تبديل وحدة RSTi التي تزن 0.7 كجم هذه وهي ساخنة أو إزالتها من تجميع سكة DIN بينما يحمل ناقل الشريحة النشط الطاقة؟

ج: لا. إزالة وحدة شريحة بينما يكون ناقل اللوحة الخلفية مزودًا بالطاقة يمكن أن يقطع خطوط الاتصال الداخلية للبيانات، مما يؤدي إلى تلف إرسال الإطار التسلسلي إلى وحدات الإدخال/الإخراج السفلية ويتسبب في تعطل محول واجهة الشبكة بسبب خطأ في الناقل.
