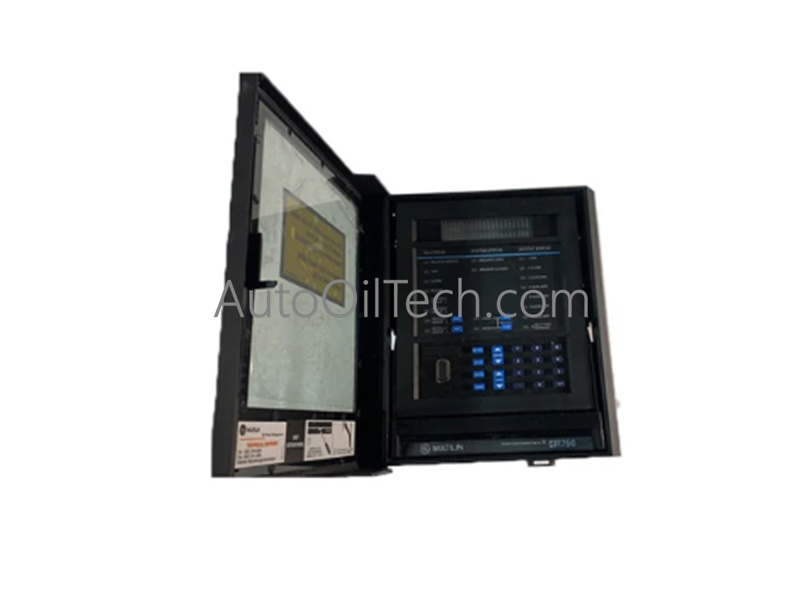

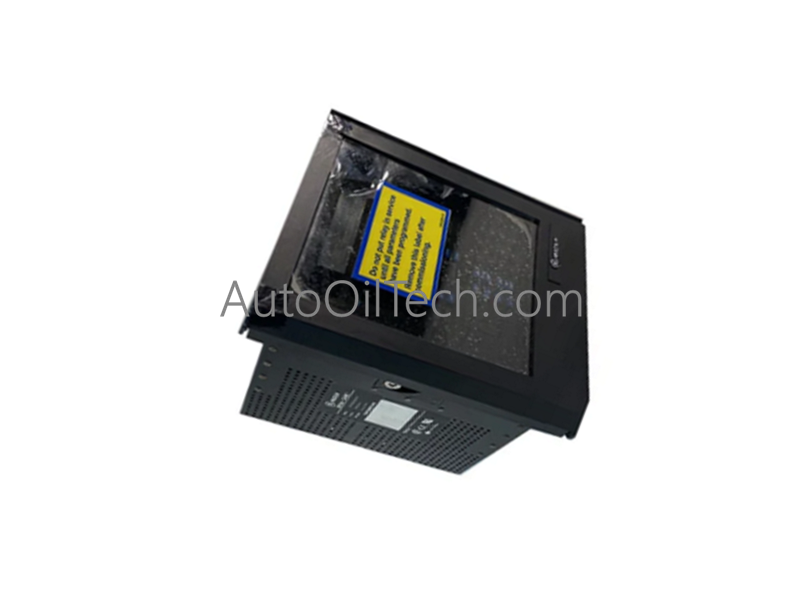

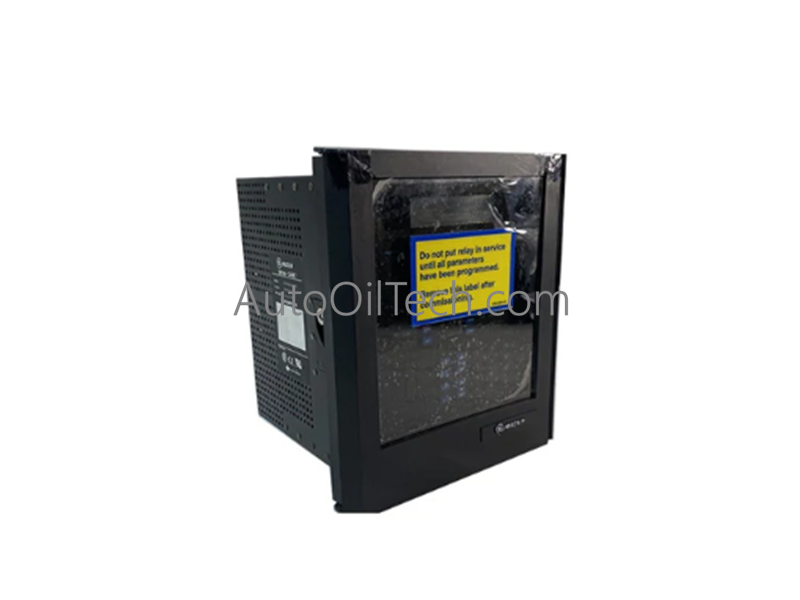

مرحل إدارة وحدة التغذية GE SR750
No reviews
في الأوراق المالية!
- Part Number: SR750
- Brand: General Electric
- Type: مرحل إدارة وحدة التغذية
- Dimensions: 22.8 × 15.1 × 3.5 سم
- Country of Origin: الولايات المتحدة الأمريكية
- Barcode: 8537101190
يشارك
Additional Specifications
| Color / Pattern |
|
| Power Source |
|
| Controller Design |
|
وصف المنتج
يعمل جهاز GE Fanuc SR750 كمكون مادي مخصص للحماية الرقمية والتحكم والقياس الخوارزمي والمراقبة الآلية لمغذيات التوزيع الكهربائي ضمن إعدادات الطاقة من سلسلة GE Multilin 750/760.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | SR750 |
| العلامة التجارية | GE Fanuc / Multilin |
| الأصل | كندا |
| الوزن | 8.50 رطل (3.85 كجم) اسمي |
| الأبعاد | 222 ملم × 216 ملم × 302 ملم |
| درجة حرارة التشغيل | -40 إلى +60 درجة مئوية |
| مدخلات الطاقة (تكوين النطاق المنخفض) | 20-60 فولت تيار مستمر؛ 20-48 فولت تيار متردد عند 48-62 هرتز |
| مدخلات الطاقة (تكوين النطاق العالي) | 88-300 فولت تيار مستمر؛ 70-265 فولت تيار متردد عند 48-62 هرتز |
| مدخلات محول التيار (CT) للتيار الطوري | خيارات التحجيم الثانوي 1 أمبير أو 5 أمبير |
| مدخلات محول التيار (CT) للتيار الأرضي | خيارات التحجيم الثانوي 1 أمبير أو 5 أمبير |
| مدخلات محول التيار (CT) للأرض الحساسة | خيارات التحجيم الثانوي 1 أمبير أو 5 أمبير |
| خيارات إشارة الخرج التناظري | حلقات تيار مستمر 0-1 مللي أمبير، 0-5 مللي أمبير، 0-10 مللي أمبير، أو 4-20 مللي أمبير |
| مؤشر HMI لحالة قاطع الدائرة | مصباح LED أحمر أو أخضر قابل للتكوين "قاطع الدائرة مغلق" |
| ملفات تعريف الحماية الأساسية | التيار الزائد، خطأ التأريض، التيار الزائد الاتجاهي، الجهد، التردد، إعادة الغلق التلقائي |
| واجهات التحكم الأساسية | ملفات تشغيل/إيقاف قاطع الدائرة يدوياً أو آلياً؛ تحويل المنطق محلياً/عن بعد |
| قدرات القياس الأساسية | التيار الفعلي RMS، الجهد، الطاقة الحقيقية/التفاعلية، الطاقة الكلية، عامل القدرة |
التحكم والشبكات الصناعية
- سرعة اتصال ناقل اللوحة الخلفية: ينفذ جهاز التحكم المنطقي للترحيل خوارزميات أخذ العينات والحماية الداخلية ضمن فترات ساعة محددة. يضمن هذا التنفيذ عالي السرعة للوحة الخلفية أن معلمات اكتشاف الأخطاء تتبع مرحلة تشغيل مرحلات الخرج في غضون مللي ثانية من حدوث تيار زائد، مما يحافظ على استقرار الشبكة.
- توسيع كثافة الإدخال/الإخراج: تدمج الوحدة مدخلات محول التيار ثلاثي الأطوار، ومدخلات تأريض متسلسل صفري، ومدخلات جهد محول الجهد الإضافي، وجهات اتصال رقمية قابلة للبرمجة في بصمة هيكل واحد عالي الكثافة. يرتب هذا الترتيب أقراص حماية متعددة منفصلة في فتحة لوحة واحدة، مما يقلل من كثافة مسار الأسلاك.
- توافق فلاش البرامج الثابتة: توجد منحنيات الفصل الأساسية ومعلمات تكوين الشبكة وخرائط ذاكرة Modbus في قطاعات ذاكرة فلاش غير متطايرة. يجب أن يتوافق إصدار البرامج الثابتة الداخلي مع خط أساس برنامج EnerVista أو برنامج الإعداد النشط لمنع كتل تحميل المعلمات أو فشل التزامن أثناء إرسال ملف الإعدادات.
الأسئلة الشائعة
س: كيف يدير SR750 منطق تبديل التحكم أثناء انتقال الحالة المحلية/البعيدة؟
ج: يشتمل المرحل على آلة حالة أوامر متشابكة ماديًا مخصصة. عندما يتم ضبط الحالة المحلية/البعيدة على محلية، يقوم البرنامج الثابت بإسقاط أوامر الفصل/الإغلاق التي يبدأها البرنامج من شبكة Ethernet أو شبكة SCADA التسلسلية، مما يمنع العمليات عن بعد العرضية بينما يقوم الفنيون الميدانيون بصيانة قاطع الدائرة.
س: ما هي العواقب الهندسية على منحنيات الحماية النشطة إذا واجه مصدر الطاقة المساعد انخفاضًا في الخط دون الحد الأدنى؟
ج: تعتمد لوحة إمداد الطاقة الداخلية على بنوك تخزين مكثفة داخلية لتجاوز الانخفاضات القصيرة في الجهد. إذا انخفض جهد الإمداد إلى ما دون الحد الأدنى المطلق لخط الأساس التشغيلي (على سبيل المثال، أقل من 20 فولت تيار مستمر في الوحدات منخفضة المدى)، يقوم مرحل المراقبة (watchdog relay) بإيقاف التشغيل على الفور، مما يجبر جهة اتصال تنبيه الحالة الآمنة على الإغلاق وتعطيل مخارج الفصل لمنع سلوكيات المرحل غير المنتظمة وغير المدارة.
