  • مقياس جودة الطاقة GE PQMII-C-A

أُوكَازيُون

أُوكَازيُون

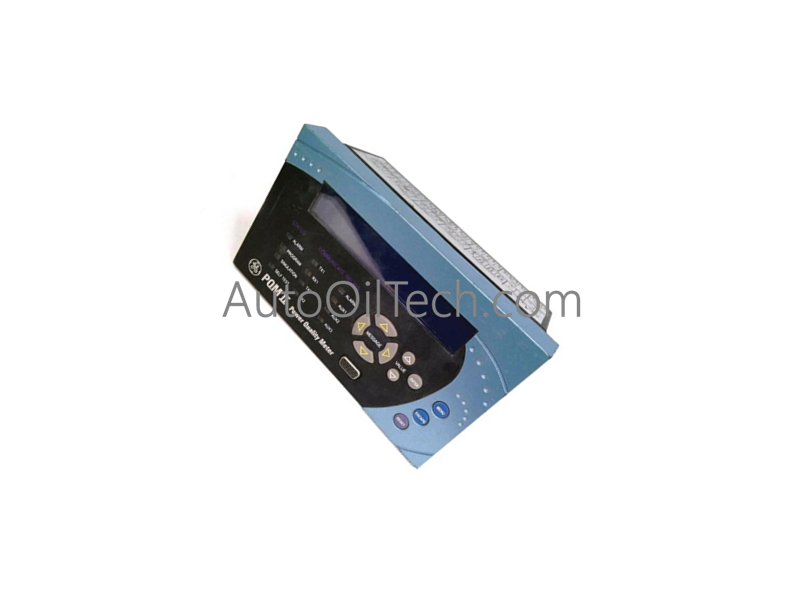

مقياس جودة الطاقة GE PQMII-C-A

في الأوراق المالية!
  • Part Number: PQMII-C-A
  • Brand: General Electric
  • Type: عدادات جودة الطاقة
  • Dimensions: 4x18.5x12.7 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Gray
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Modular
Tags: GE Multilin PQMII , Power Quality Meters

وصف المنتج

تم تكوين GE PQMII-C-A (مقياس جودة الطاقة PQMII) لمراقبة دقيقة للمعلمات الكهربائية في أنظمة توزيع التيار المتردد، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تفكيك اللاحقة ومصفوفة النموذج

يحدد سلسلة نموذج الأجهزة PQMII-C-A خيارات المصنع المحددة وتكوينات البطاقة الوظيفية:

  • سلسلة PQMII الأساسية: منصة قياس جودة الطاقة الرقمية تستخدم معالجة RMS الحقيقية 64 عينة/دورة.
  • لاحقة -C: تشير إلى خيار بطاقة اتصال RS485 مدمجة لاتصالات Modbus RTU الشبكية.
  • لاحقة -A: تسمية إدخال طاقة التحكم وتكوين بطاقة الإخراج التناظرية.

مواصفات الأجهزة

المعلمة المواصفات
النموذج PQMII-C-A
الماركة GE
الأصل الولايات المتحدة الأمريكية
الوزن حوالي 1.20 كجم
الأبعاد فتحة لوحة DIN 1/4 قياسية (192 × 192 مم)
درجة حرارة التشغيل -20 إلى +70 درجة مئوية
استهلاك الطاقة قضبان إدخال طاقة التحكم
تحويل التيار RMS حقيقي، 64 عينة/دورة
إدخال CT الثانوي 1 أمبير و 5 أمبير ثانوي
عبء CT والحمل الزائد عبء 0.2 فولت أمبير؛ 20x CT لمدة 1 ثانية، 100x CT لمدة 0.2 ثانية
دقة التيار ±0.2% من المقياس الكامل (عند <1.20x CT)
نطاق جهد الإدخال 40 إلى 600 فولت تيار متردد (نسبة VT من 1:1 إلى 3500:1)
دقة الجهد ±0.2% من المقياس الكامل
التردد التوافقي تحليل حتى التوافقي الثاني والثلاثين
مدخلات المفتاح تلامسات جافة (24 فولت تيار مستمر عند 2 مللي أمبير إخراج نبضي، 1000 أوم كحد أقصى مقاومة ON)

سرعة اتصال اللوحة الخلفية وتوسيع الإدخال/الإخراج

يعالج PQMII-C-A أشكال موجة الجهد والتيار RMS الحقيقية عند 64 عينة لكل دورة، وينفذ روتينات حساب DSP داخلية تصل إلى التوافقي الثاني والثلاثين. يمنع العزل بين القنوات للإشارة عبر مدخلات CT و VT حلقات التأريض، بينما يقوم المعالجة الداخلية عالية السرعة بتوسيع كثافة الإدخال/الإخراج عن طريق رسم خرائط قيم القياس في الوقت الفعلي في حلقات اكتشاف إدخال المفتاح النبضي 24 فولت تيار مستمر دون تدهور قياس الدورة.

الأسئلة الشائعة

س: ما هي حدود الحمل الزائد للمحول الحالي (CT) التي يدعمها PQMII-C-A؟

ج: تتحمل دائرة إدخال CT أحمال تيار زائدة مؤقتة تصل إلى 20 ضعف تصنيف CT الاسمي لمدة ثانية واحدة، وما يصل إلى 100 ضعف تصنيف CT الاسمي لمدة 0.2 ثانية.

س: كيف يتعامل الوحدة مع استشعار إشارة إدخال المفتاح؟

ج: تكتشف مدخلات المفتاح حالات التلامس الجاف باستخدام 24 فولت تيار مستمر يتم إنتاجه داخليًا عند 2 مللي أمبير إخراج نبضي، مما يتطلب مقاومة تشغيل قصوى تبلغ 1000 أوم ومدة نبضة لا تقل عن 100 مللي ثانية.

إرشادات التثبيت الميداني

  1. قم بقص فتحة DIN 1/4 قياسية في باب اللوحة وأدخل هيكل PQMII-C-A، وشد مشابك التثبيت الجانبية بإحكام.
  2. قم بتقصير كتل الأسلاك الثانوية لـ CT قبل إنهاء أطراف CT على شريط طرفي المقياس الخلفي لتجنب جهود الدائرة المفتوحة المميتة.
  3. قم بتوصيل مدخلات الجهد من خلال صمامات سريعة المفعول 2 أمبير مدمجة لتوفير حماية الدائرة أثناء ارتفاعات ناقل التيار الأساسي.
  4. قم بتأريض هيكل المقياس ودرع كابل اتصال RS485 عند نقطة واحدة على مسمار ناقل التأريض الرئيسي.
  5. شد جميع أطراف البراغي في كتلة الموصل الخلفية إلى 0.5 نيوتن متر للحفاظ على سلامة التلامس الكهربائي.
