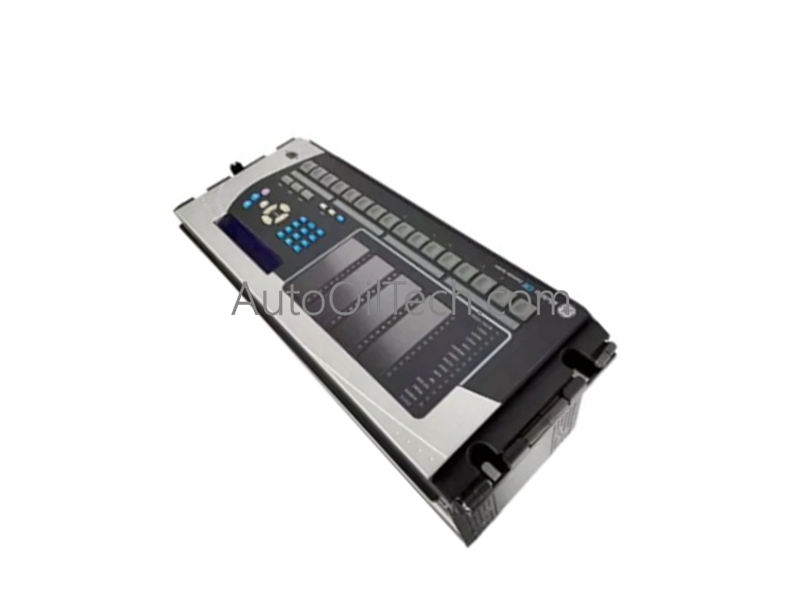

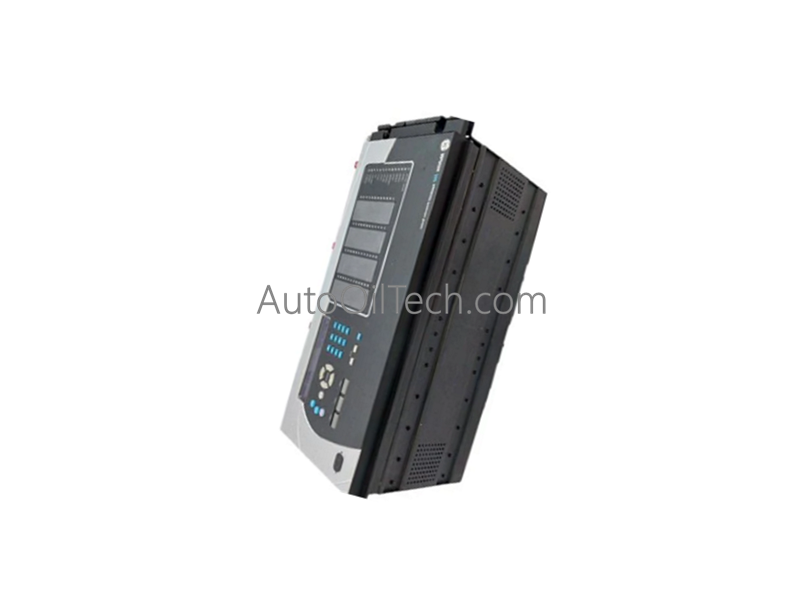

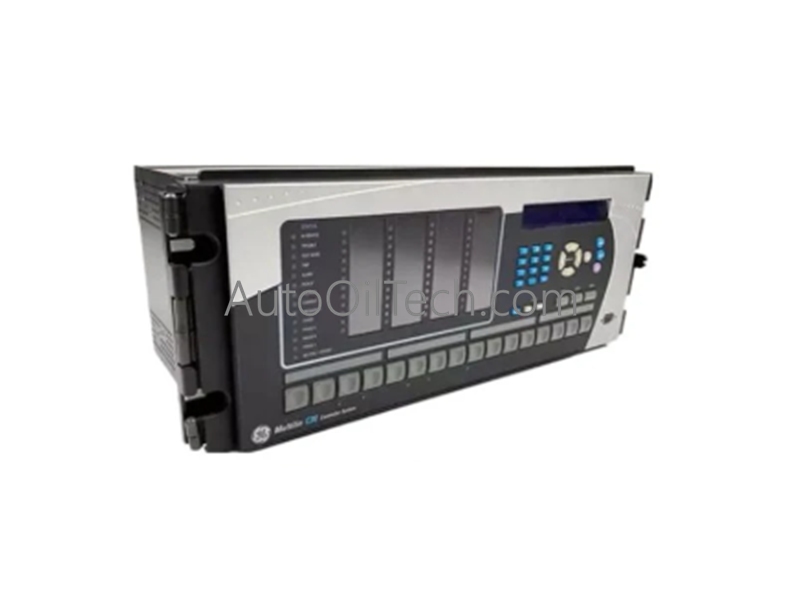

مرحل حماية المولد G30 من GE Multilin

في الأوراق المالية!

Part Number: G30
Brand: General Electric
Type: جهاز حماية المولد
Dimensions: 4x18.5x12.7 سم
Country of Origin: الولايات المتحدة الأمريكية
Barcode: 8537101190

Additional Specifications

Color / Pattern	Black Gray
Power Source	DC-powered
Communication Protocols	Ethernet
Controller Design	Modular

Tags: GE , GE Fanuc , GE Multilin UR Series , Generator Protection Relay

وصف المنتج

يعمل GE Multilin G30، والمصنف أيضًا كمرحل حماية المولد G30، كعنصر تحقق وحماية كهربائي قائم على المعالجات الدقيقة ضمن منصة GE UR (المرحل العالمي) Series. وهو يدمج مصفوفات إغلاق خوارزمية عالية السرعة، ومنطق تحكم أوتوماتيكي للقواطع، وقياس عن بعد صناعي لنظام SCADA أصلاً على مستوى مرحل الحماية للحفاظ على استقرار دائرة الجزء الثابت والدوار والمحول في المولد بالتوازي مع دورات تنفيذ ناقل المعالجة الرئيسي.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	G30
العلامة التجارية	GE (جنرال إلكتريك) / Multilin
المنشأ	الولايات المتحدة
الوزن	حوالي 8.5 رطل (يعتمد على علبة السحب)
الشكل	هيكل معياري قابل للسحب لرفوف 19 بوصة القياسية
نوع المرحل	وحدة حماية المولد القائمة على المعالجات الدقيقة
منصة النظام	UR (المرحل العالمي) Series
الحماية الأساسية	فرق المولد، زيادة التيار، خطأ التأريض، الحمل الحراري الزائد، تشوهات الجهد/التردد
التحكم والأتمتة	التحكم في القاطع، مصفوفة إعادة الإغلاق التلقائي، محرك تكوين FlexLogic™
معلمات القياس	متجهات تيار الطور، جهد الخط، القدرة النشطة/القدرة التفاعلية ($kW/kVar$)، الطاقة، التردد، معامل القدرة
التقاط البيانات	تسلسل الأحداث (SOE)، التقاط تذبذب شكل الموجة، تسجيل الاضطرابات
بروتوكولات الاتصال	IEC 61850, Modbus RTU/TCP, DNP3, TCP/IP, OPC
واجهة المشغل	شاشة HMI رسومية LCD عالية الدقة وملونة بالكامل
درجة حرارة التشغيل	-40 إلى +70 درجة مئوية
الرطوبة التشغيلية	تصل إلى 95% كحد أقصى غير متكثف
الارتفاع التشغيلي	يصل إلى 2000 متر بدون تخفيض حراري هيكلي

بنية التحكم الصناعي ومعالجة المحركات

مزامنة بروتوكولات Profinet / EtherNet/IP وبروتوكول المحطة الفرعية: يتعامل G30 مع التكامل الشبكي عالي السرعة عبر معالجة بروتوكولات IEC 61850 وModbus TCP وDNP3 المتزامنة. وتتم مزامنة مقاييس النظام وبِتات حالة الأعطال مباشرة مع عقد نظام التحكم الموزع (DCS) أو SCADA في المصنع ضمن نوافذ زمنية محددة بالمللي ثانية، مما يضمن إرسال إشارات فورية عبر طبقة التحكم في شبكة المرافق.
منطق التحكم FlexLogic™ وتخصيص العناصر: يتميز المرحل بمصفوفة الهندسة FlexLogic™، التي تدعم ما يصل إلى 16 عنصر FlexElement مستقل. يتيح محرك المعالجة المحلي هذا لمهندسي الميدان بناء شبكات منطقية بوليانية مخصصة على مستوى الأجهزة للتعشيق وتتابعات إغلاق القواطع وحلقات إعادة الإغلاق التلقائي دون تأخيرات في المنطق المتوسط.
توسيع كثافة الإدخال/الإخراج ومصفوفة تذبذب شكل الموجة: يقوم التجميع الداخلي القابل للسحب بتنظيم خطوط التيار التناظري من محول التيار (CT) ومحول الجهد (VT) الواردة في وحدات تكييف إشارة معزولة. إذا تم تجاوز عتبة كهربائية، يقوم المعالج بتشغيل حلقة تسجيل اضطراب تستغرق أقل من مللي ثانية، لالتقاط بيانات شكل موجة عالية الدقة لتحليل ديناميكيات الشبكة العابرة.

الأسئلة المتكررة

س: ما هي الاختلافات الهيكلية في الأجهزة التي تحدد حدود التطبيق بين G30 ونماذج مرحلات الحماية G40 الأكبر؟

ج: تم تحسين G30 لتكوينات المولدات البخارية والمائية والاحتراق ذات الحجم الصغير والمتوسط. يتميز طراز G40 بحدود تيار عطل قصوى أعلى وملف فتحات معياري موسع لاستيعاب كثافة أعلى من قنوات الإدخال/الإخراج المنفصلة لتصاميم المولدات المعقدة متعددة القواطع.

س: كيف يعزل تصميم علبة السحب المعيارية G30 حلقات محول التيار (CT) الثانوية النشطة أثناء إزالتها للصيانة؟

ج: يشتمل هيكل السحب على جهات اتصال ميكانيكية ذاتية القصر لمحولات التيار مدمجة داخل الكتلة الطرفية الثابتة. عند سحب وحدة المرحل الداخلية من الغلاف، تغلق هذه الجهات الاتصال تلقائيًا قبل فصل الموصل، مما يمنع حدوث عابرات دائرة مفتوحة عالية الجهد عبر حلقات محول التيار قيد التشغيل.
