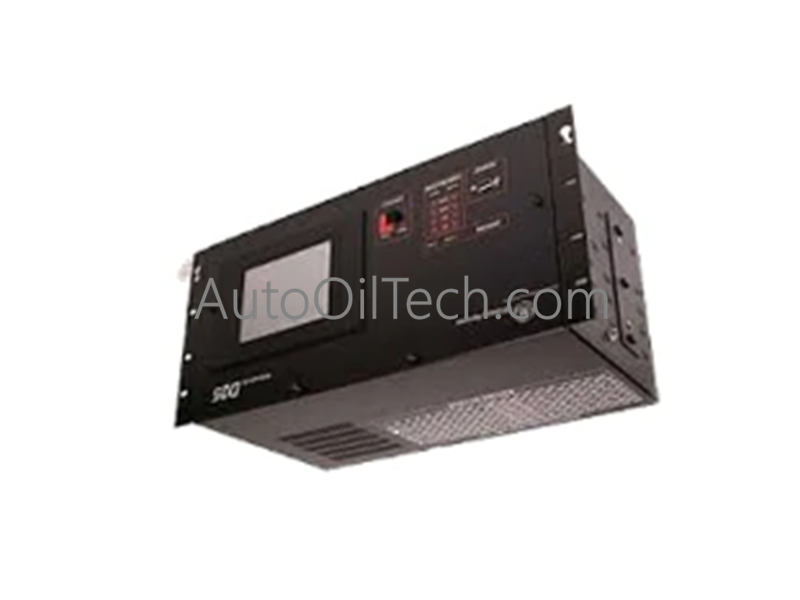

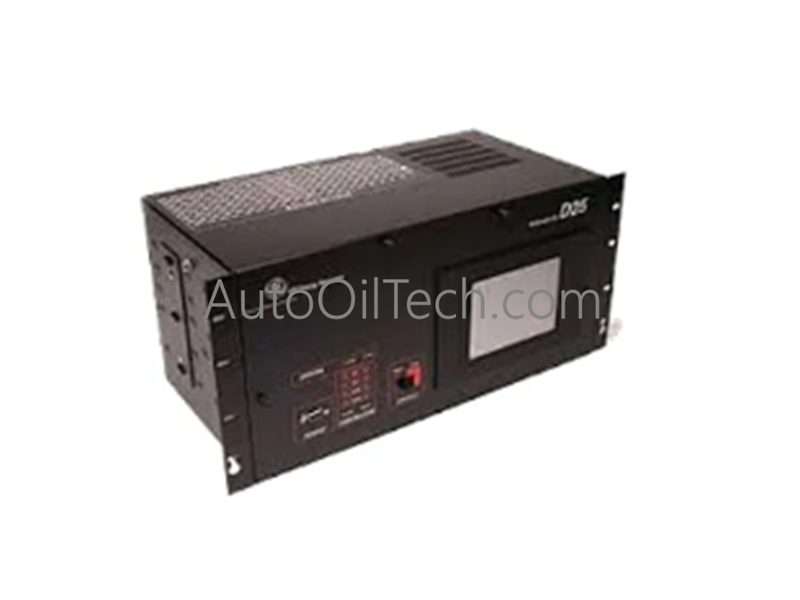

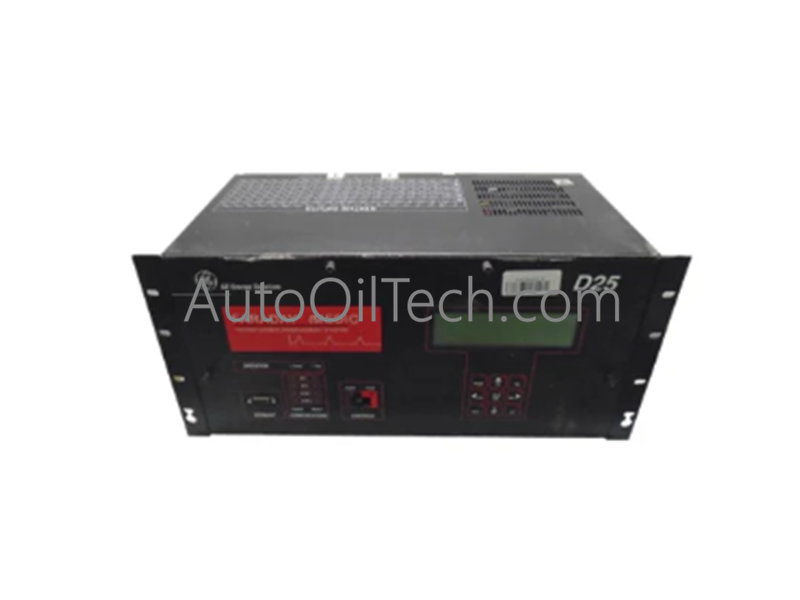

وحدة التحكم الفرعية GE Multilin D25-A36A-9333-3CAA-AA1B-1A

في الأوراق المالية!
  • Part Number: D25-A36A-9333-3CAA-AA1B-1A
  • Brand: Honeywell
  • Type: وحدة تحكم المحطة الفرعية
  • Dimensions: 3.7×14×13.6 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Green
  • Gray
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Compact
Tags: GE Multilin D25 Series , Substation Controller , Substation Controllers

وصف المنتج

يعمل جهاز GE Multilin D25-A36A-9333-3CAA-AA1B-1A، المصنف أيضًا كوحدة تحكم محطة فرعية D25-A36A-9333-3CAA-AA1B-1A، كمكون مادي مخصص لتركيز البيانات متعدد البروتوكولات، وتقييم توافق خطوط الطاقة المحلية، وتنسيق الإدخال/الإخراج الرقمي عالي الكثافة ضمن شبكات المحطات الفرعية الكهربائية. ويتعامل مع تحليل القياس عن بعد للأجهزة وجدولة الأحداث بشكل أصلي على مستوى العقدة لمزامنة الأجهزة الميدانية بالتوازي مع منصات شبكة التحكم الرئيسية.

المواصفات الفنية للأجهزة

المعلمة المواصفات
النموذج D25-A36A-9333-3CAA-AA1B-1A
العلامة التجارية GE General Electric / Multilin
الأصل الولايات المتحدة
الحالة جديد مع عبوته الأصلية
الضمان تغطية صناعية قياسية لمدة 12 شهرًا
نوع المنتج وحدة تحكم محطة فرعية / وحدة طرفية بعيدة (RTU)
المدخلات الرقمية ما يصل إلى 96 قناة كحد أقصى للسعة
المخرجات الرقمية ما يصل إلى 32 قناة كحد أقصى للسعة
المدخلات التناظرية (DC) ما يصل إلى 32 قناة كحد أقصى للسعة
المدخلات التناظرية AC ما يصل إلى 15 قناة كحد أقصى للسعة
تسجيل بيانات الأعطال تخصيص تخزين محلي غير متطاير يصل إلى 16 ميجابايت
تنسيق تسجيل شكل الموجة هياكل تسجيل بتنسيق COMTRADE القياسي
تحليل التوافقيات يتم حساب تسلسل التوافقيات حتى التوافقي الـ 21 لكل مدخل تيار متردد
الواجهة المحلية نظام فرعي متكامل لوحدة HMI محلية يعمل بكامل طاقته
قابلية تكييف البروتوكول أكثر من 120 ملف تعريف قياسي لـ SCADA (IEC 61850, DNP3, Modbus, SPA Bus, Courier, IEC 101/103/104)

التحكم الصناعي وتكامل المحركات

  • تراخيص سرعة الاتصال بحافلة اللوحة الخلفية ومنطق المعالجة: تعالج وحدات الحساب الرياضية الداخلية موجات الجهد والتيار المتردد الخام مباشرة لاستخراج توافقيات تصل إلى الترتيب الـ 21 على جميع مسارات التيار المتردد الـ 15. نظرًا لأن هذا التحويل المعقد لشكل الموجة وتسجيل بيانات الأعطال بتنسيق COMTRADE بسعة 16 ميجابايت يتم تشغيلهما داخل قطاعات ذاكرة معزولة، فإن دورات التقاط المعلمات العميقة لا تحد من سمات سرعة الاتصال بحافلة اللوحة الخلفية المخصصة لوحدات القياس عن بعد المجاورة.
  • تعيين شبكات Profinet / EtherNet/IP المحددة: يتم تعيين هياكل القياس عن بعد المحلية وحزم البيانات متعددة البروتوكولات وملفات تعريف الطاقة المحسوبة في جداول تتبع داخلية. وتُترجم مجموعات البيانات هذه عبر شبكات Profinet / EtherNet/IP المحددة النشطة أو حافلات محطات IEC 61850 الأصلية من خلال منافذ إيثرنت لوحدة التحكم، مما يوفر تحديثات فورية لمراقبة العمليات دون تأخير في محاذاة البيانات.
  • توسيع كثافة الإدخال/الإخراج وإطار الغلاف متعدد القنوات: يؤدي دمج ما يصل إلى 96 مدخلًا رقميًا و 32 مخرجًا رقميًا و 47 مسارًا تناظريًا منفصلًا في إطار معياري إلى زيادة كفاءة التخطيط داخل لوحات التحكم الآلي المركزية. ويزيد هذا التكامل من قدرات توسيع كثافة الإدخال/الإخراج المحلية، مما يسمح لوحدة RTU بالعمل كمركز بيانات مركزي للأجهزة الإلكترونية الذكية النهائية (IEDs) دون الحاجة إلى رفوف فرعية واجهة مساعدة منفصلة.
