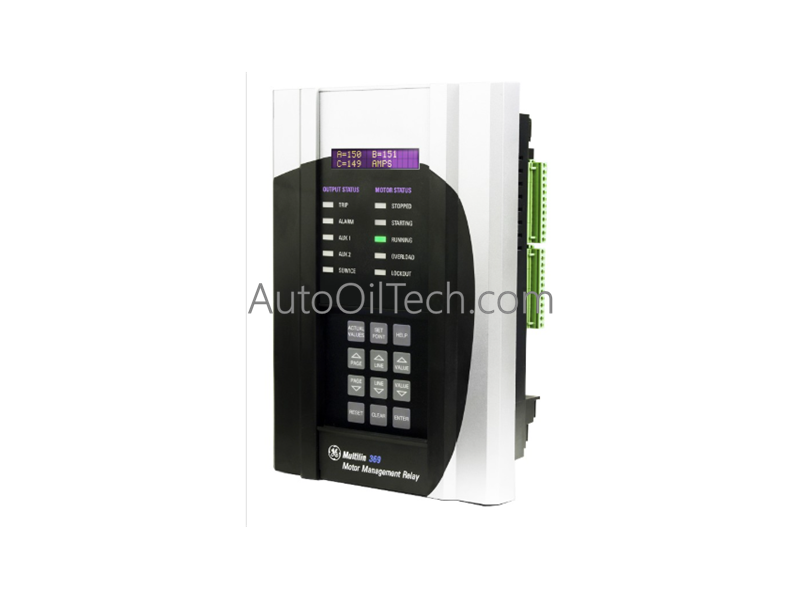

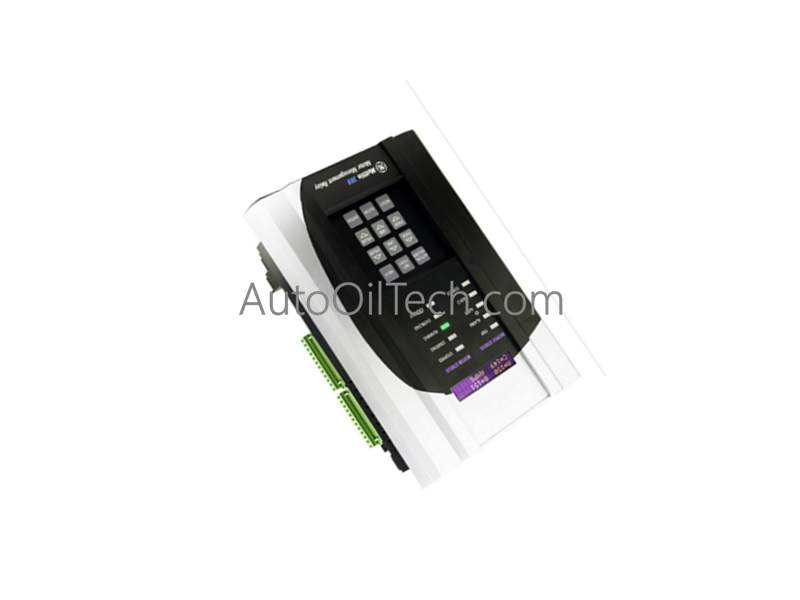

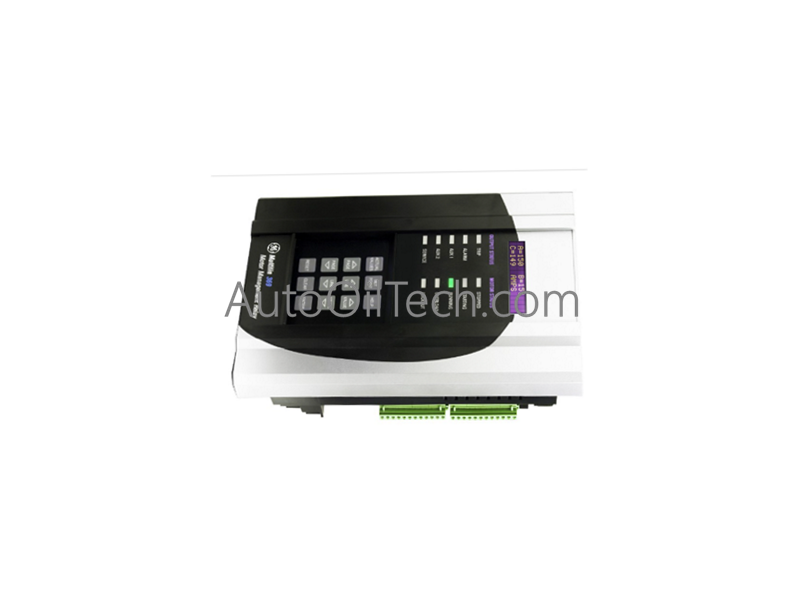

وحدة ترحيل الإدخال/الإخراج GE Multilin 369-HI-R-M-0-2-0-0

تعمل الوحدة GE 369-HI-R-M-0-2-0-0، والمصنفة أيضًا باسم وحدة ترحيل الإدخال/الإخراج 369-HI-R-M-0-2-0-0، كمكون أجهزة مخصص لتوسيع الإشارة ومنطق فصل حماية المحرك ضمن أنظمة ترحيل إدارة المحركات GE Multilin 369.

توضيح اللاحقات ومصفوفة النماذج

مواصفات الأجهزة

هندسة ناقل اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج

• تُركّب وحدة GE 369-HI-R-M-0-2-0-0 في فتحة التوسعة الداخلية للوحدة الأساسية Multilin 369، وتتصل عبر ناقل توسعة داخلي مخصص لزيادة كثافة قنوات النظام دون الحاجة إلى مصادر طاقة إضافية.
• يوفر التراسل الحتمي عبر اللوحة الخلفية زمن انتقال منخفضًا بين المدخلات الرقمية الميدانية وخوارزميات البرامج الثابتة للحماية الداخلية، مما يتيح تنفيذ إشارة الفصل بسرعة عالية.
• تتميز الوحدة بعزل غلفاني يبلغ 2500 فولت تيار متردد بين نقاط الطرف الميداني والدوائر المنطقية وأرضي الهيكل لحماية دوائر المعالجة الأساسية الحساسة من التحولات العالية الجهد في المجال.
• تضمن توافقية وميض البرامج الثابتة تعيينًا سلسًا للمعلمات عند توسيع قنوات المراقبة الرقمية لجهات الاتصال المساعدة، وأقفال الفصل، وحلقات إعادة إرسال المحولات 4-20 مللي أمبير.

الأسئلة الشائعة

س: ما هي سعة التبديل القصوى للتلامس لمخرجات الترحيل الرقمية في 369-HI-R-M-0-2-0-0؟

ج: تم تصنيف مرحلات الخرج الكهروميكانيكية الأربعة من النوع C لـ 8 أمبير عند 250 فولت تيار متردد أو 30 فولت تيار مستمر لأحمال مقاومة، مما يجعلها مناسبة لتبديل الملامسات المباشر.

س: كيف تتعامل الوحدة مع تكييف الإشارة لجهود إدخال رقمية ميدانية مختلفة؟

ج: تتضمن قنوات الإدخال الرقمية دوائر استشعار تلامس رطبة/جافة ذات مقاومة عالية داخلية (3.3 كيلو أوم نموذجي) تقبل مدخلات واسعة النطاق من 24 إلى 240 فولت تيار متردد أو من 24 إلى 125 فولت تيار مستمر دون مقاومات خارجية.

س: هل يمكن تبديل بطاقة التوسعة 369-HI-R-M-0-2-0-0 ساخنًا أثناء تشغيل الوحدة الأساسية Multilin 369؟

ج: لا، يجب عزل طاقة التحكم للوحة ترحيل 369 الرئيسية بالكامل وإزالة الطاقة منها قبل إدخال أو إزالة بطاقة التوسعة لمنع تلف موصل الحافة.

إرشادات التركيب الميداني

1. أوقف تشغيل وفصل جميع طاقة التحكم المساعدة بالتيار المتردد/المستمر المتصلة بوحدة حماية المحرك Multilin 369 قبل إزالة أغطية اللوحة.
2. ارتدِ سوار معصم أرضي ESD متصل بأرضي اللوحة لمنع التفريغ الكهروستاتيكي أثناء إدخال الوحدة.
3. قم بمحاذاة أدلة حافة البطاقة مع فتحة الهيكل الداخلية في الوحدة الأساسية 369 واضغط بقوة حتى يتم تثبيت موصل التوسعة ذو 20 سنًا بالكامل.
4. أحكم ربط مسامير لوحة الوجه العلوية والسفلية للوحدة لإنشاء استمرارية أرضية للهيكل قوية وتأمين التجميع ضد الاهتزاز.
5. وصل توصيلات الإدخال/الإخراج الميدانية بالكتل الطرفية القابلة للإزالة باستخدام موصلات نحاسية 14-22 AWG، مع التأكد من تأريض دروع الإشارة من طرف واحد فقط.
