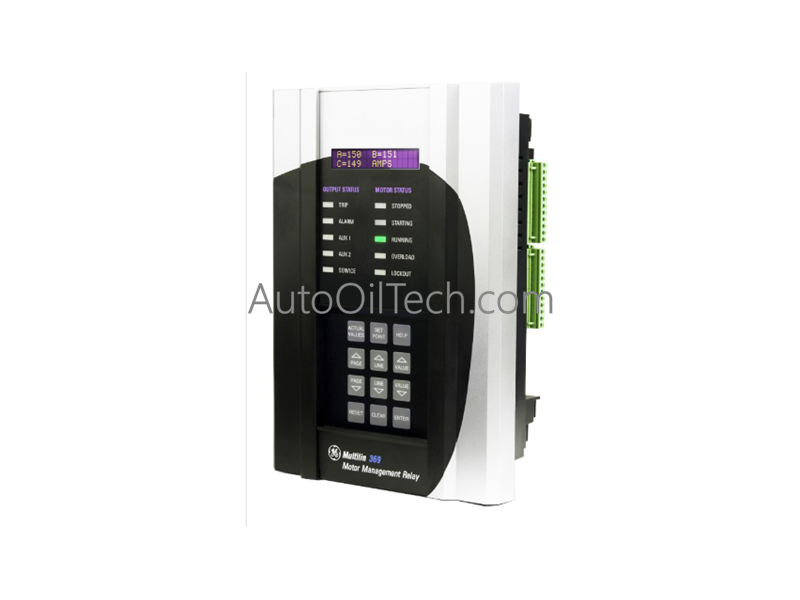

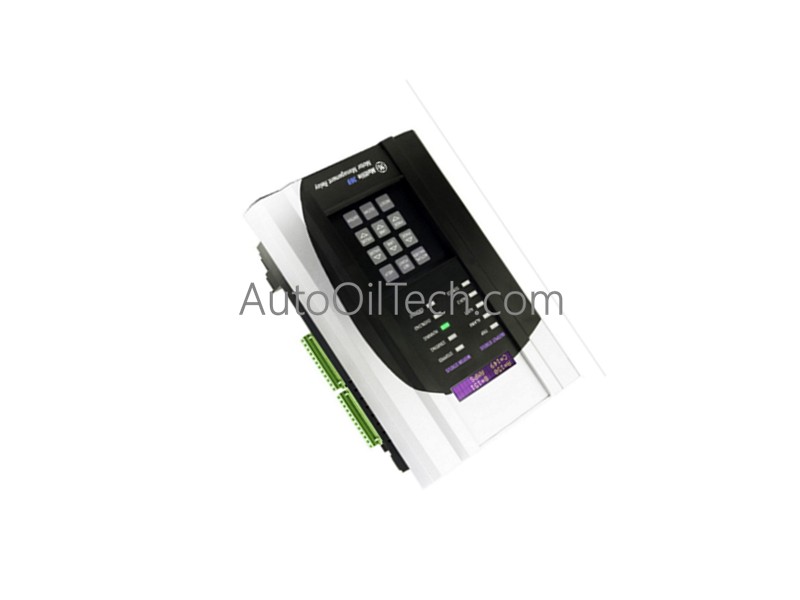

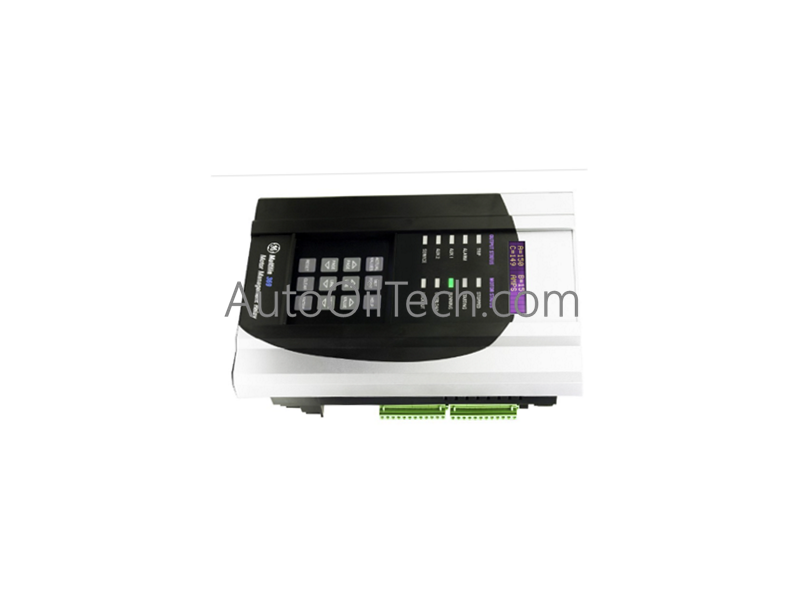

مرحل إدارة المحرك GE Multilin 369-HI-R-M-0-0-E

يعمل الجهاز GE Multilin 369-HI-R-M-0-0-E، والمُدرج أيضًا تحت اسم مرحل إدارة المحركات 369، كمكون مادي مخصص لحماية المحركات الشاملة ومراقبة التيار/الجهد في الوقت الفعلي ضمن منصات التحكم في المحركات الصناعية.

تفكيك اللاحقة ومصفوفة النموذج

• 369: الهيكل الأساسي لوحدة إدارة المحركات الأساسية.
• HI: مصدر طاقة تحكم عالي قياسي مُصنف لـ 50-300 فولت تيار مستمر / 60-265 فولت تيار متردد.
• R: 12 مدخل RTD اختياريًا مدمجًا لمراقبة الجزء الثابت/المحمل الحراري.
• M: حزمة قياس كاملة اختيارية ممكّنة لمقاييس الطاقة النشطة/التفاعلية.
• 0: خيار قياسي بدون منفذ تسلسلي اختياري للألياف البصرية مثبت.
• 0: خيار قياسي بدون لوحة واجهة توسيع بروتوكول اختيارية مثبتة.
• 0: بناء طلاء غير متوافق قياسي بدون حماية بيئية قاسية.
• E: وحدة تشخيص محسّنة مع شاشة عرض محسّنة لواجهة المستخدم في اللوحة الأمامية.

المواصفات الفنية

اتصالات الحافلة الخلفية وتحديد البرامج الثابتة

• تنفيذ الاتصالات المحدد: معالجة خوارزميات الحماية الداخلية وتحديثات سجلات اللوحة الخلفية في غضون مللي ثانية لمنع التلف الحراري للمحركات ذات الجهد المتوسط.
• توافق فلاش البرامج الثابتة: يحافظ على تعيينات سجلات موحدة عبر مراجعات البرامج الثابتة الداخلية لدعم التنفيذ القابل للترقية في الميدان عبر منافذ التشخيص التسلسلية باللوحة الأمامية.
• تكييف إشارة RTD: يوفر التوصيل المباشر لـ 12 مستشعر درجة حرارة RTD اكتسابًا تناظريًا لمراقبة لف الجزء الثابت والمحمل وارتفاعات درجة الحرارة المحيطة.

الأسئلة المتكررة

س: ما هو مصدر الطاقة المطلوب لتشغيل مرحل 369-HI-R-M-0-0-E؟

ج: تدعم وحدة تزويد الطاقة HI نطاق جهد إدخال واسع من 50 إلى 300 فولت تيار مستمر أو 60 إلى 265 فولت تيار متردد.

س: هل يمكن تكوين مدخلات RTD الـ 12 المدمجة لأنواع مختلفة من مستشعرات RTD؟

ج: نعم، تدعم قنوات RTD الداخلية الـ 12 منحنيات المستشعر القابلة للتكوين (مثل 100 أوم بلاتين، 120 أوم نيكل، أو 10 أوم نحاس) عبر برنامج تكوين النظام.

س: كيف تحافظ الوحدة على سجلات التشغيل أثناء انقطاع الطاقة الأساسية؟

ج: يتم الاحتفاظ بسجلات الأحداث التشخيصية وذاكرة التكوين غير المتطايرة إلى أجل غير مسمى باستخدام أجهزة ذاكرة الفلاش المدمجة بشكل مستقل عن حالة طاقة التحكم.

إرشادات التركيب الميداني

• قطع وتثبيت اللوحة: أدخل المرحل في فتحة اللوحة وشد براغي طوق التثبيت الخلفي بالتساوي لتأريض الهيكل الفولاذي بإحكام بإطار العلبة.
• أسلاك CT و RTD المحمية: وجه أسلاك المحول الثانوي وأسلاك إشارة RTD ثلاثية الأسلاك باستخدام موصلات مجدولة محمية. حافظ على عزل أسلاك RTD ذات الجهد المنخفض عن خطوط توزيع الطاقة.
• التأريض بنقطة واحدة: أنهِ دروع الكابلات الكلية عند نقطة واحدة على قضيب التأريض الرئيسي للعلبة. لا تقم بتأريض دروع RTD عند صندوق طرف المحرك لتجنب تداخل تيار حلقة التأريض.
