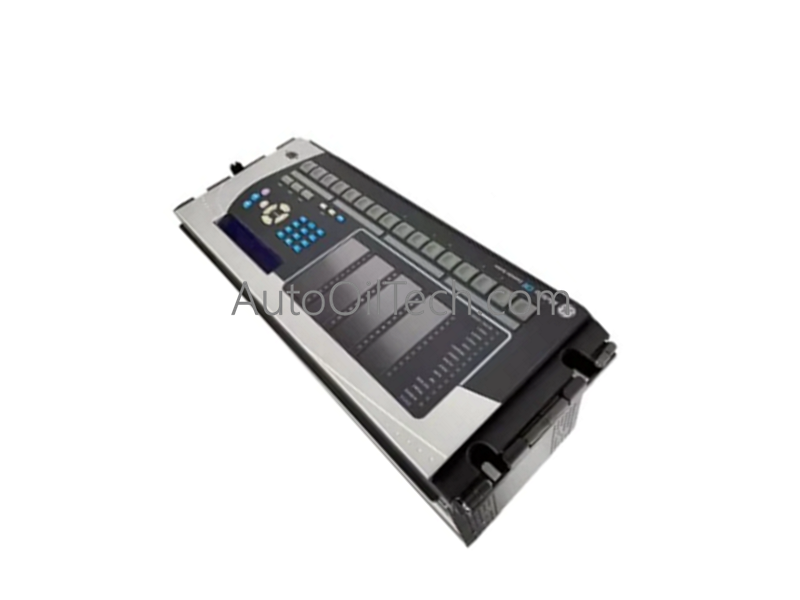

مرحل التفاضل GE L90-V03-HKH-F8L-H6C-L6C-U6C-W7R

يعمل جهاز GE L90-V03-HKH-F8L-H6C-L6C-U6C-W7R كمكون مخصص للأجهزة لحماية خطوط النقل عالية السرعة وتنفيذ رفوف المحطات الفرعية المؤتمتة ضمن شبكات حماية الشبكة الكهربائية والتحكم فيها. تم تكوين الجهاز لخطوط النقل العلوية والكابلات الأرضية، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لمصفوفات اكتشاف الأعطال. يقوم بتنفيذ حسابات التفاضل المقسمة على مراحل، وخوارزميات تحديد موقع الأعطال متعددة الأطراف، وتسلسلات التحكم في الرحلة أحادية القطب محليًا على مستوى الأجهزة لتفعيل دوائر رحلة قاطع الدائرة عالية الجهد بالتوازي مع عمليات ناقل المحطة الفرعية الرئيسي.

مواصفات الجهاز

حلقات الحماية والشبكات الحتمية

• سرعة اتصال ناقل اللوحة الخلفية وعينة الحماية يستخدم L90-V03-HKH-F8L-H6C-L6C-U6C-W7R معالجات الإشارة الرقمية الداخلية (DSP) لمعالجة الأشكال الموجية التناظرية المتزامنة عبر مدخلات مستشعر 4CT/4VT أو 8CT. يطبق الجهاز عوامل تعويض تيار الشحن الديناميكي في الوقت الفعلي ويقوم بتشغيل خطوات خوارزمية الحماية بالتوازي مع حلقات الرياضيات الداخلية للوحة الخلفية، مما يؤكد أخطاء الخطوط المقسمة على مراحل وينفذ مخرجات التلامس عالية السرعة في غضون مللي ثانية لتقليل إجهاد معدات الشبكة.
• Profinet / EtherNet/IP وتخطيط شبكات IEC 61850 الحتمية تتميز الأجهزة بتكوينات طبقة مادية مستقلة - تتراوح من خطوط الألياف الضوئية 10BaseF إلى وحدة مفتاح إيثرنت مُدار 6 منافذ 100 ميجابت في الثانية - تقوم بتخطيط علامات الحالة الثنائية، وبيانات قياس الاهتزاز، وحالات التشابك مباشرة في إطارات شبكة IEC 61850 و Modbus TCP عالية السرعة. تتحكم هذه الخريطة الاتصالات في التحكيم في شبكة الطبقة المادية دون إنشاء تأخيرات في التخزين المؤقت على مستوى البرنامج، مما يحافظ على ملفات تعريف إرسال دقيقة تحت الدورة على مدى نافذة التشغيل الكاملة من -40 إلى +85 درجة مئوية.

الأسئلة المتكررة

س: ما التسلسل التقني الذي يحدث إذا اكتشف المرحل فقدانًا مطلقًا لمصدر مزامنة الوقت الخارجي أثناء حسابات تحديد موقع الخطأ متعدد الأطراف؟

ج: ينتقل حافظ الوقت الداخلي على الفور إلى وضع الاحتفاظ عالي الاستقرار للحفاظ على دقة الساعة الداخلية. إذا تجاوز انحراف المزامنة نافذة الحساب التفاضلي، يسجل الوحدة خطأ مزامنة غير مقنع في سجل حالتها، ويضيء مؤشر LED للخطأ المحلي، ويتراجع تلقائيًا إلى منطق حماية المسافة البديل لمنع التعثر غير المرغوب فيه من انحراف زاوية الطور.

س: هل يمكن تبديل أو صيانة هيكل مرحل الحماية L90 أثناء تنشيط خط النقل الأساسي وحمل تيار التحميل؟

ج: لا. يمكن أن يؤدي إزالة أو إدخال بطاقات مرحل الحماية أثناء تشغيل حلقات محول التيار الثانوية (CT) إلى حدوث شرر حثي عالي الجهد كارثي عبر كتل الأطراف الخلفية. يجب أن يتم قصر كتل أطراف CT فعليًا وعزل النظام قبل صيانة أي مكونات فرعية داخلية للمرحل.
