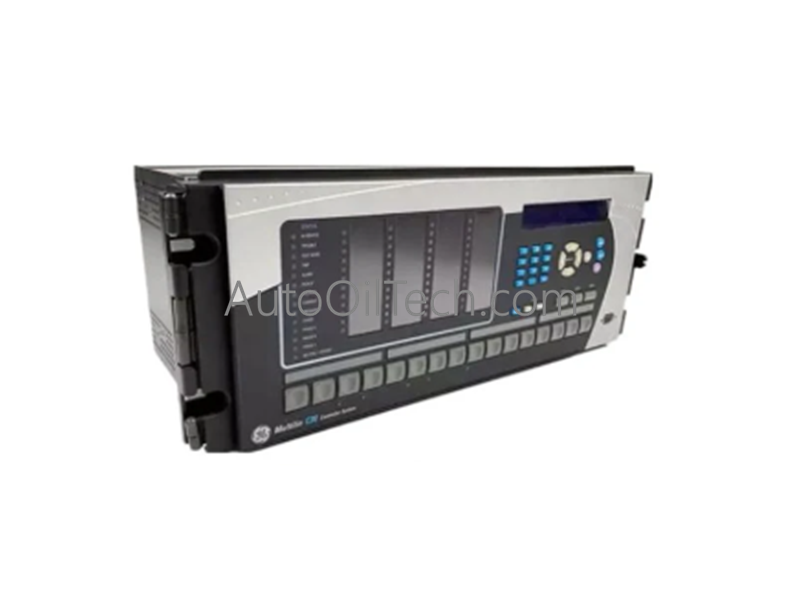

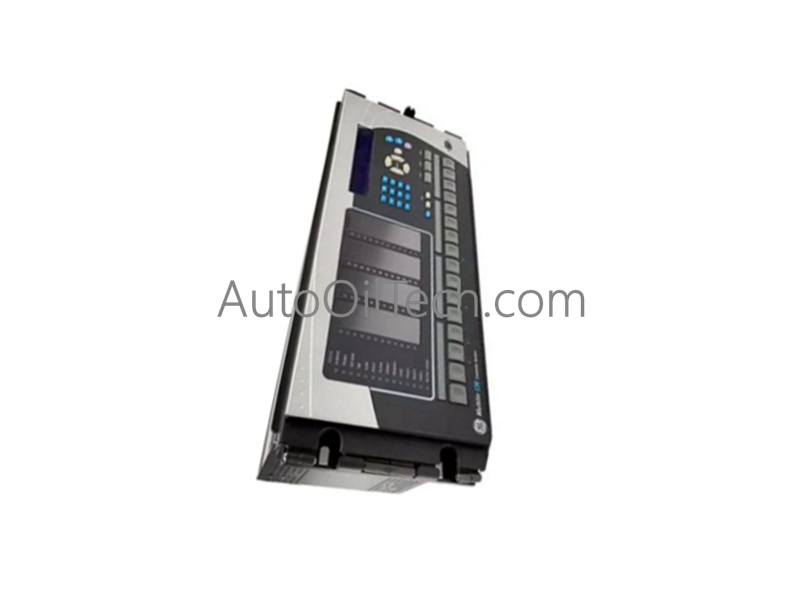

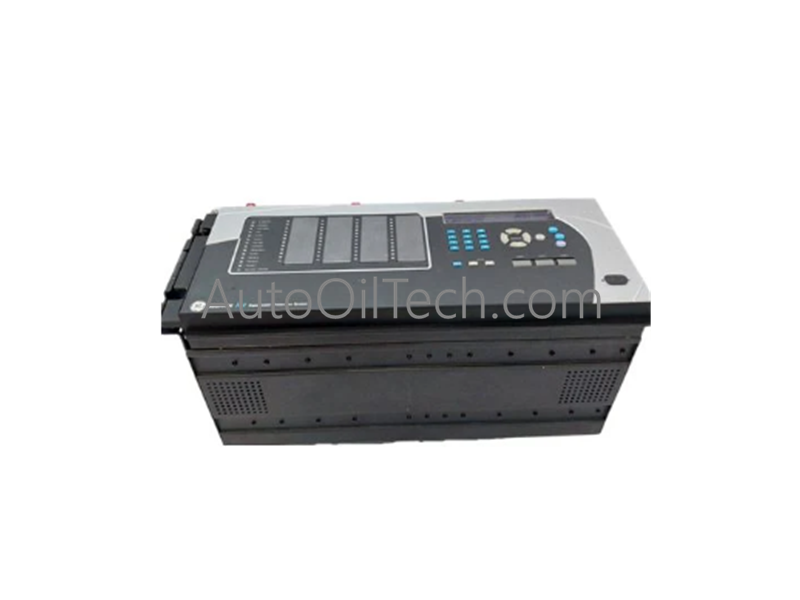

مرحل الوقاية GE L90-H05-HTH-F8L-H6P-L8L-N6N-S6N-U6L-W75

في الأوراق المالية!
  • Part Number: L90-H05-HTH-F8L-H6P-L8L-N6N-S6N-U6L-W75
  • Brand: GE Fanuc
  • Type: إدخال تمثيلي
  • Dimensions: 4x18.5x12.7 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Gray
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Modular
Tags: Feeder Protection Relay , GE , GE Fanuc

وصف المنتج

يعمل جهاز GE Multilin L90-H05-HTH-F8L-H6P-L8L-N6N-S6N-U6L-W75، والمصنف أيضًا كـ مرحل حماية خطوط التفاضلية L90، كمكون مخصص للأجهزة لحماية خطوط النقل ذات الأطوار المنفصلة، والتشغيل أحادي القطب عالي السرعة، ومزامنة إعادة غلق القواطع الأوتوماتيكية ضمن أتمتة المحطات الفرعية وشبكات المرافق. تقوم منصة الأتمتة المعتمدة على المعالجات الدقيقة بتقييم الخطوط الهوائية عالية الجهد والكابلات الأرضية ودوائر المحولات المتفرعة بشكل أساسي على مستوى الأجهزة لتنفيذ عزل قياس أنظمة الطاقة في الوقت الفعلي.

مواصفات الجهاز

المعلمة المواصفات
النموذج L90-H05-HTH-F8L-H6P-L8L-N6N-S6N-U6L-W75
العلامة التجارية GE Multilin (جنرال إلكتريك)
السلسلة منصة Universal Relay (UR)
الأصل كندا / الولايات المتحدة
وزن المنتج 2.5 كجم (5.51 رطل)
الأبعاد 172 مم × 100 مم × 120 مم (الارتفاع × العرض × العمق)
مصدر الطاقة التشغيلية مدخل متعدد الجهد: 110 VDC, 220 VDC, 110 VAC, 220 VAC (50/60 هرتز)
دقة القياس التناظري الجهد: +/- 0.5%؛ التيار: +/- 0.5%؛ الطاقة: +/- 0.5%
أخذ عينات تذبذب الموجات دقة 64 عينة لكل دورة (يمكن الاحتفاظ بما يصل إلى 64 سجلًا في الذاكرة)
سعة تسلسل الأحداث (SOE) 1024 حدثًا موسومًا بالوقت مع مسح أجهزة للمدخلات الرقمية بدقة 0.5 مللي ثانية
مسجل بيانات متكامل ما يصل إلى 16 قناة قابلة للتكوين بدقة قصوى 1 عينة/دورة/قناة
وظائف الحماية الأساسية مسافة الأرض (21G, 59N, 27X)، مسافة الطور (21P, 27X)، فحص التزامن (25)
دقة تحديد موقع الأعطال المتعددة الأطراف ضمن حدود هامش خطأ 2%
درجة حرارة التشغيل المحيطة -40 إلى +70 درجة مئوية (-40 إلى +158 فهرنهايت)
حدود درجة حرارة التخزين -40 إلى +85 درجة مئوية (-40 إلى +185 فهرنهايت)
نوع المنتج مرحلات الحماية

التحكم الصناعي واتصالات المحركات

  • شبكات Profinet / EtherNet/IP حتمية وتسليم ناقل العملية يتكامل مرحل الحماية مباشرة مع البنى التحتية الفرعية الرقمية الحديثة من خلال بنية ناقل عملية IEC 61850 المضمنة. توفر واجهة الاتصال هذه معالجة حتمية لإطار قيمة العينة بالتوازي مع تنفيذ منطق الحماية الداخلي، مما يسمح بتخطيط شبكة موحد وتسجيل أوامر المستخدم الآمن عبر حلقات القياس عن بعد الواسعة الآمنة.
  • توسيع كثافة الإدخال/الإخراج ومزامنة فيزور واسعة النطاق تقوم المنصة بتوسيع القنوات الثنائية والتناظرية المحلية من خلال مصفوفات بطاقات الإدخال/الإخراج المعيارية والمرنة المطابقة للواجهات الفيزيائية المحددة للمحطات الفرعية. يدمج محرك البرنامج الداخلي حلقات حماية الخطوط ذات الأطوار المنفصلة القياسية مع وحدات قياس المتجهات المتزامنة (PMU)، وربط نقاط البيانات الحية واسعة النطاق مباشرة بتكوينات مناطق المسافة الرسومية دون زيادة تحميل سعة ناقل المضيف.

الأسئلة المتكررة

س: كيف يؤدي مرحل L90 تحديد الأعطال ذات الأطوار المنفصلة تحت اختلالات الخطوط العابرة؟

ج: يستخدم المرحل أخذ عينات تناظرية عالية السرعة بمعدل 64 عينة لكل دورة لحل متجهات الجهد والتيار الموضعية بشكل مستقل لكل طور فردي. إذا اخترق عابر من الطور إلى الأرض أو من الطور إلى الطور حدود المنطقة الرسومية المبرمجة، فإن الوحدة تستهدف المسار المعيب على الفور، مما يؤدي إلى تشغيل قاطع أحادي القطب مستقل دون فصل الطاقة عن الأطوار النظيفة.

س: ما هي مقاييس الأجهزة الدفاعية التي تظهر إذا تم خرق إعدادات أمان البنية التحتية المحلية؟

ج: تقوم طبقات أمان الشبكة الداخلية بتطبيق التحكم في الوصول المزدوج الصلاحية للأجهزة وتسجيل الأوامر المركزي. أي محاولات اتصال شبكة غير مصرح بها أو تغيير يدوي للتكوين خارج بيانات الاعتماد الأمنية الموثقة يؤدي على الفور إلى قفل التحكم في الطرف المحلي وتعيين إدخال تنبيه سجل أمان إلكتروني نشط عبر رابط ناقل المحطة الفرعية.
