  • نظام التباين الحالي GE L90-G00-HCH-F8F-H6P-L6L-W7R

أُوكَازيُون

أُوكَازيُون

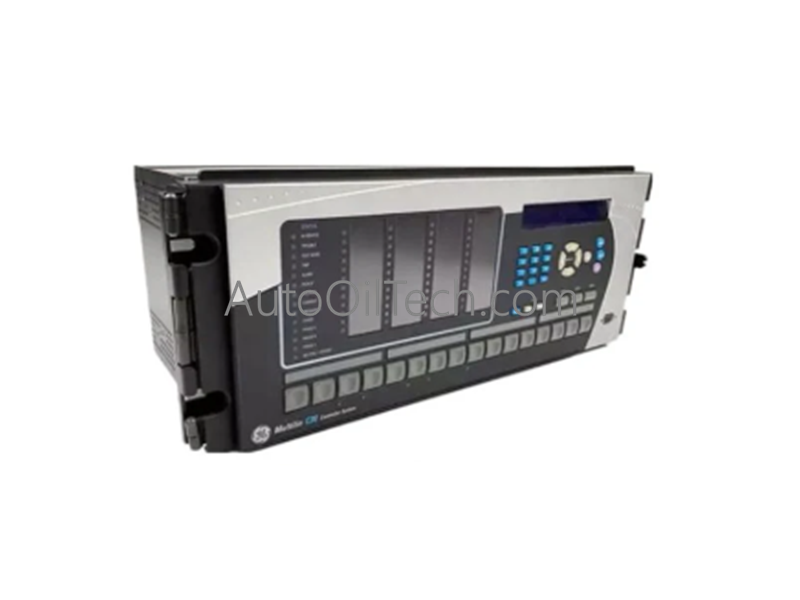

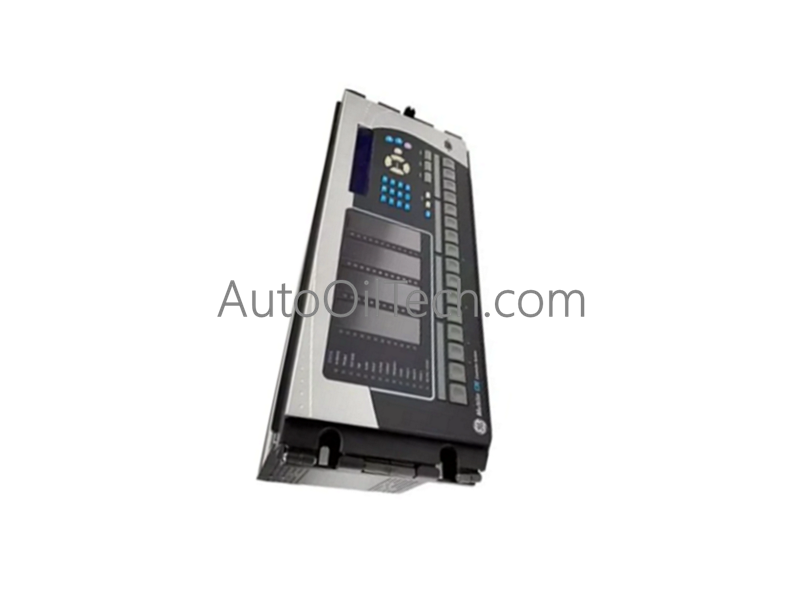

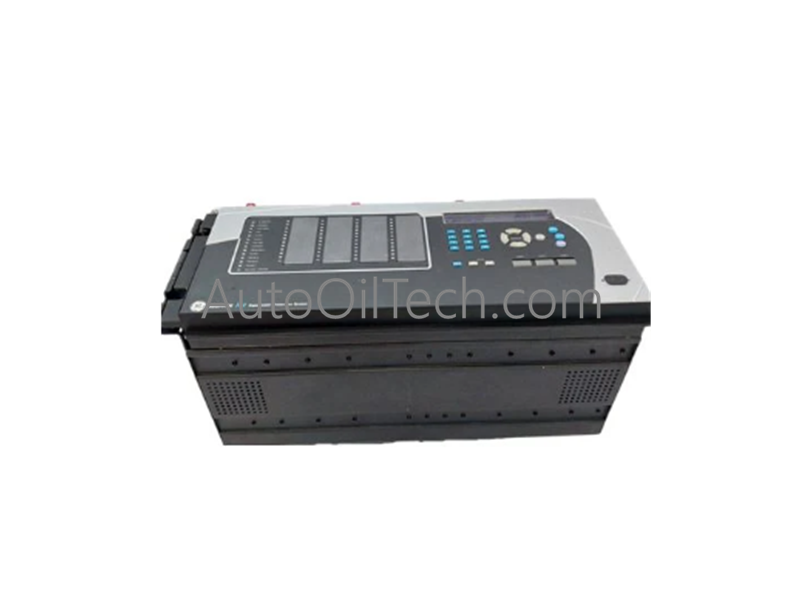

نظام التباين الحالي GE L90-G00-HCH-F8F-H6P-L6L-W7R

في الأوراق المالية!
  • Part Number: L90-G00-HCH-F8F-H6P-L6L-W7R
  • Brand: GE Fanuc
  • Type: نظام التفاضل الحالي
  • Dimensions: 4x18.5x12.7 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Gray
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Modular
Tags: Current Differential System , GE , GE Fanuc , GE Multilin Universal Relay Series

وصف المنتج

يعمل نظام GE Multilin L90-G00-HCH-F8F-H6P-L6L-W7R، المصنف أيضًا كنظام التفاضل الخطي للتيار L90، كمكون مادي مخصص لحماية خطوط النقل الفرعية الدورية، ومسح الأعطال المقسمة الطور، وتوجيه القياس عن بعد في الوقت الفعلي ضمن شبكات أتمتة المحطات الفرعية. تقوم منصة الأتمتة المستندة إلى المعالج الدقيق بتقييم أشكال موجات التيار التناظرية المحلية والبعيدة بشكل طبيعي في طبقة الأجهزة للكشف عن أعطال الطور والأرض وعزلها عبر حدود شبكة المرافق.

مواصفات الأجهزة

المعلمة المواصفات
النموذج L90-G00-HCH-F8F-H6P-L6L-W7R
العلامة التجارية GE Multilin (جنرال إلكتريك)
السلسلة منصة حماية المرحلات العالمية (UR)
المنشأ كندا / الولايات المتحدة
وزن المنتج 33.07 رطل (15.00 كجم)
نوع التركيب تخطيط رف الهيكل الأفقي
واجهة المشغل لوحة أمامية محسّنة مع مصفوفات هدف محلية وشاشة عرض الحالة
وحدة المعالجة المركزية محرك CPU من النوع V مع RS485 مدمج و 3 منافذ إيثرنت 100BaseT
تكوين جهاز الإرسال والاستقبال وحدة قابلة للتوصيل بعامل شكل صغير (SFP) مع اتصال RJ45
مدخل الطاقة التشغيلية لوحة إمداد طاقة بجهد 125/250 فولت تيار متردد/تيار مستمر بنطاق تشغيل اسمي
شبكة أخذ العينات التناظرية 4 محولات تيار (CT) / 4 محولات جهد (VT) مع تشخيصات محسّنة
كثافة الإشارة الثنائية 16 مدخلًا رقميًا منفصلاً لتتبع حالة الاتصال
وصلة وسائط بين المرحلات وسائط ألياف أحادية الوضع، واجهة بصرية ELED ثنائية القنوات
وظائف الحماية الأساسية التفاضل الخطي المقسم الطور (87L)، حماية المسافة (21)، التيار الزائد (50/51)
نوع المنتج مرحلات الحماية

التحكم الصناعي واتصالات المحركات

  • Profinet / EtherNet/IP الشبكات الحتمية وتنفيذ حلقة اتصالات المحطات الفرعية يدمج نظام الحماية بنية وحدة معالجة مركزية من النوع V تدمج ثلاث واجهات إيثرنت مستقلة 100BaseT. تستضيف هذه الطبقة المعالجة الرقمية ملفات تعريف اتصال IEC 61850 GOOSE و Modbus TCP/IP الأصلية بالتوازي مع الخوارزميات التفاضلية الأساسية، مما يوفر تسليمًا حتميًا للحزم ومشاركة القياس عن بعد بين المرحلات عبر حلقات بصرية عالية السرعة.
  • توسيع كثافة الإدخال/الإخراج ومزامنة العينات في الوقت الفعلي يعمل تصميم الأجهزة على تحسين توسيع النظام الفرعي عن طريق دمج 16 مدخلًا رقميًا عالي السرعة وشبكة قياس تناظرية محسّنة 4CT/4VT في إطار موحد مثبت على الرف. تقوم قنوات الإدخال التناظرية بتحويل أشكال موجات التيار والجهد الخام رقميًا عند 64 عينة لكل دورة، باستخدام قنوات بصرية ELED أحادية الوضع لمزامنة ساعات أخذ العينات باستمرار مع مرحلات المحطة الطرفية البعيدة وحل تأخيرات الانتشار حتى هوامش أقل من المللي ثانية.

الأسئلة المتداولة

س: ما هي إجراءات السلامة الوقائية التي تظهر إذا تعرضت وصلة الألياف الضوئية أحادية الوضع لفشل كامل في الاتصال؟

ج: يؤدي قطع قناة الألياف بين المرحلات إلى منع تبادل بيانات متجه التيار في الوقت الفعلي. يكتشف محرك المنطق الداخلي من النوع V على الفور خطأ فقدان البيانات، ويعلق مخطط حماية التفاضل الخطي 87L لتجنب تعثر غير مخطط له، ويضبط بت سجل إنذار عبر الشبكة، وينتقل بسلاسة إلى أوضاع النسخ الاحتياطي المحلية النشطة للمسافة والتيار الزائد.

س: هل يمكن سحب أو استبدال وحدات 4CT/4VT التناظرية الداخلية بينما دوائر محول التيار قيد التشغيل؟

ج: لا، يُحظر فك أو فصل وحدات الأجهزة الداخلية بينما يكون غلاف المرحل نشطًا أو متصلًا بحلقات CT الحية. يؤدي فتح دائرة ثانوية لمحول التيار تحت الحمل إلى توليد عابر للجهد العالي الحثي القاتل الذي يدمر الكتل الطرفية ويسبب ضررًا ماديًا كارثيًا للأجهزة.
