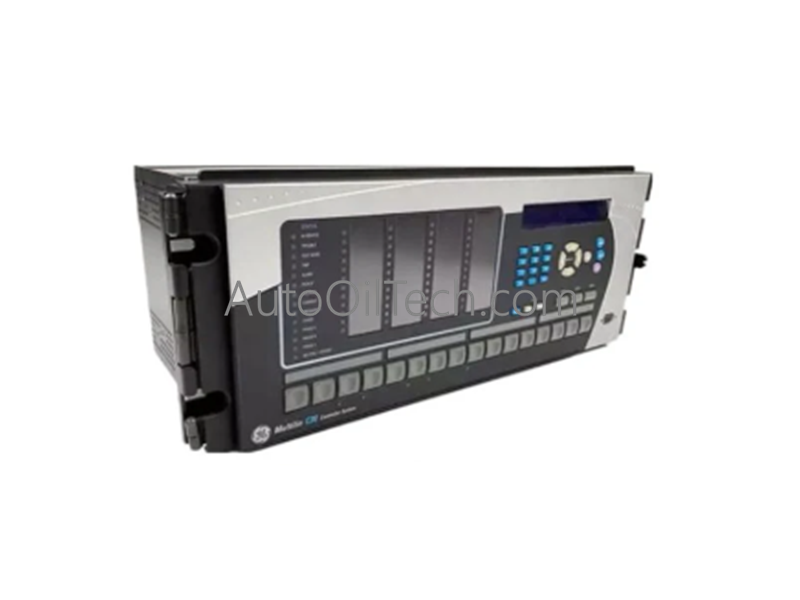

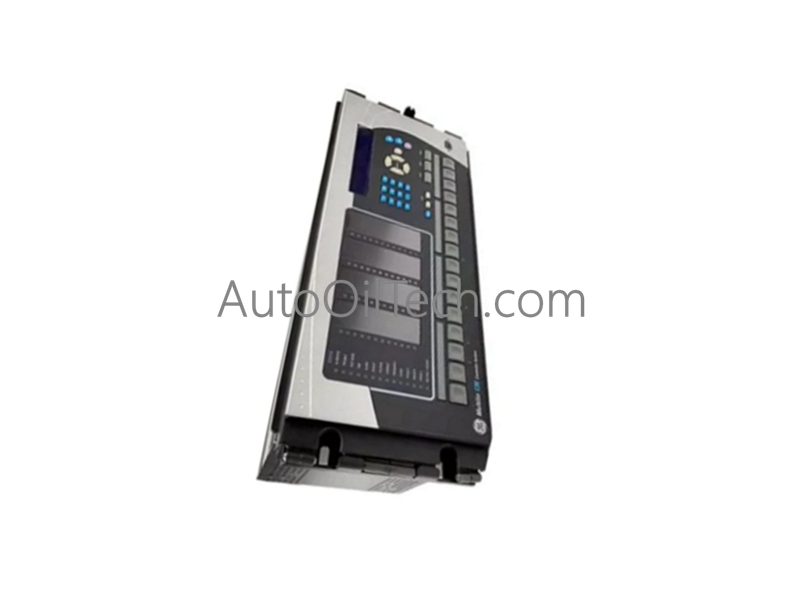

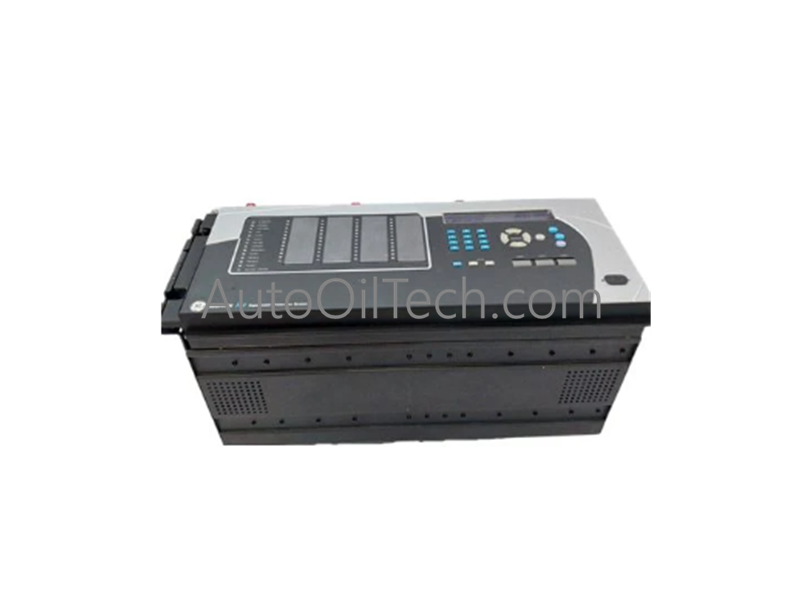

نظام تفاضلي لتيار الخط GE L90-E00-HCH-F8F-H6B-L6E-N6U-S6S-U6A-W7C

يعمل جهاز GE Multilin L90-E00-HCH-F8F-H6B-L6E-N6U-S6S-U6A-W7C، والمُدرج أيضًا في الفهرس باسم نظام تيار التفاضل الخطي L90، كمكون مادي مخصص للحماية عالية السرعة دون الدورات، وإزالة الأعطال المنفصلة الطور لخطوط النقل، ومزامنة إعادة غلق القاطع الآلية داخل شبكات أتمتة المحطات الفرعية وحماية المرافق. يُنفذ الجهاز متعدد الوظائف والمعالج الدقيق المراقبة المحلية للخطوط وتحليل القياس عن بعد لشبكة الطاقة الرقمية بشكل أصيل على مستوى الأجهزة لعزل متغيرات أعطال الخطوط عبر نطاقات الشبكة المقسمة.

مواصفات الأجهزة

اتصالات التحكم والتشغيل الصناعي

• شبكات Profinet / EtherNet/IP الحتمية ومنطق التبديل المدمج يتضمن المرحل بنية وحدة معالجة مركزية متقدمة من النوع V مع مصفوفة إيثرنت مدارة مدمجة تحتوي على ثلاث واجهات 100BaseT. تعالج هذه الطبقة الرقمية إطارات الاتصال من نظير إلى نظير في الوقت الفعلي عبر بروتوكولات IEC 61850 GOOSE و Modbus TCP/IP بالتوازي مع حسابات التفاضل الأساسية، معالجة إشارات الجهاز البعيد بأقل قدر من التشويش عبر شبكات المرافق الفرعية الحتمية.
• توسيع كثافة الإدخال/الإخراج ومطابقة طور الإشارة التناظرية يقوم النظام الأساسي للأجهزة بتوسيع مقاييس عزل الإشارة عن طريق تجميع 16 مدخلاً رقميًا سريعًا وشبكة أخذ عينات تناظرية عالية الدقة 4CT/4VT داخل إطار واحد محمي ومثبت على حامل. تتتبع وحدات 4CT/4VT أشكال موجات الجهد والتيار الثانوية بمعدل 64 عينة لكل دورة، وتنفذ تعديلات طور فورييه مستمرة وتتبع عدم تناسق القناة عبر خطوط بصرية أحادية الوضع لضمان استقرار النظام التفاضلي أثناء الاضطرابات الخارجية للأعطال.

أسئلة متكررة

س: ما هي الإجراءات الوقائية التي تحدث إذا واجهت قناة الاتصال البصري أحادية الوضع عدم تناسق هيكلي؟

ج: يتتبع معالج المزامنة الزمنية الداخلي في L90 مقاييس المسار. إذا تسببت تأخيرات الإرسال في إنشاء ملف عدم تناسق للقناة يصل إلى 10 مللي ثانية، يقوم النظام بضبط ساعته الداخلية باستخدام بيانات تحديد الوقت الدقيقة؛ بعد هذا الحد، ينتقل الجهاز بأمان إلى أوضاع حماية المسافة والتيار الزائد الاحتياطية لمنع حدوث تعطل خاطئ.

س: هل يمكن استبدال وحدة إمداد الطاقة الرئيسية 125/250 فولت تيار متردد/تيار مستمر أثناء تشغيل خط النقل الأساسي؟

ج: لا، يُحظر فك أو صيانة الوحدات الداخلية للأجهزة بينما يظل هيكل المرحل يعمل. يؤدي إزالة الوحدات أثناء التشغيل المباشر إلى قطع طاقة التحكم، وتعطيل خطط حماية الخط النشطة، ويخاطر بحدوث تقوس حثي يمكن أن يتلف لوحة معالج النوع V بشكل دائم.
