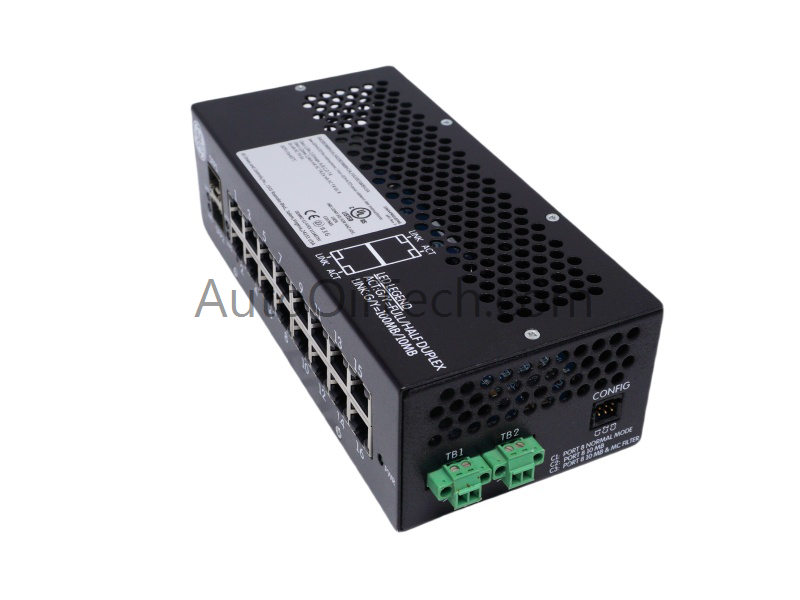

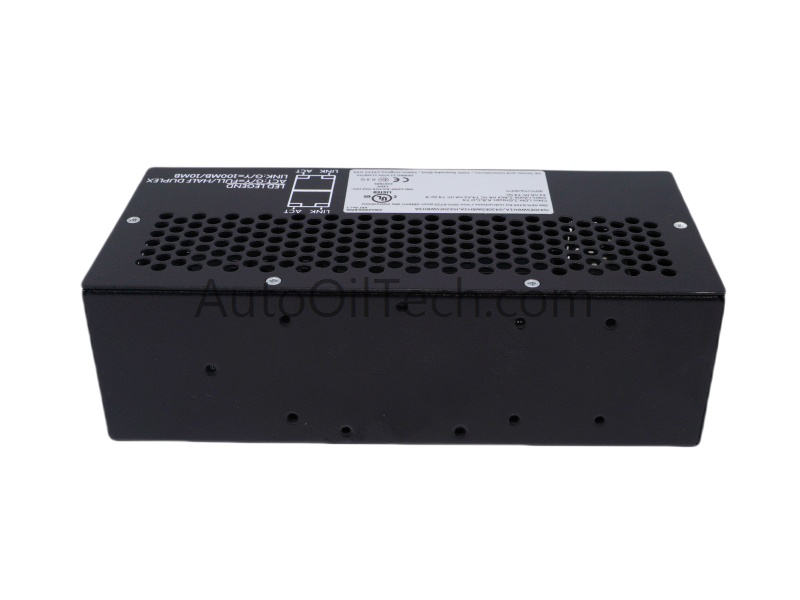

تم تكوين GE IS420ESWBH5A (مفتاح Ethernet IONet IS420ESWBH5A) لتبديل قطاع IONet المحدد في شبكات Mark VIeS، ويوفر إعادة توجيه غير مُدارة للطبقة المادية لواجهات النحاس والألياف. تدعم الوحدة وسائط 10/100Base-TX و 100Base-LX10، وتعمل من مصدر طاقة 24/28 VDC عبر نطاق حراري يتراوح بين -40 إلى 85 درجة مئوية.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
IS420ESWBH5A
العلامة التجارية
GE
المنشأ
الولايات المتحدة
الوزن
غير محدد
الأبعاد
18.8 سم × 8.6 سم × 5.6 سم
درجة حرارة التشغيل
-40 إلى 85 درجة مئوية
استهلاك الطاقة
غير محدد
مؤشرات الأداء الأساسية

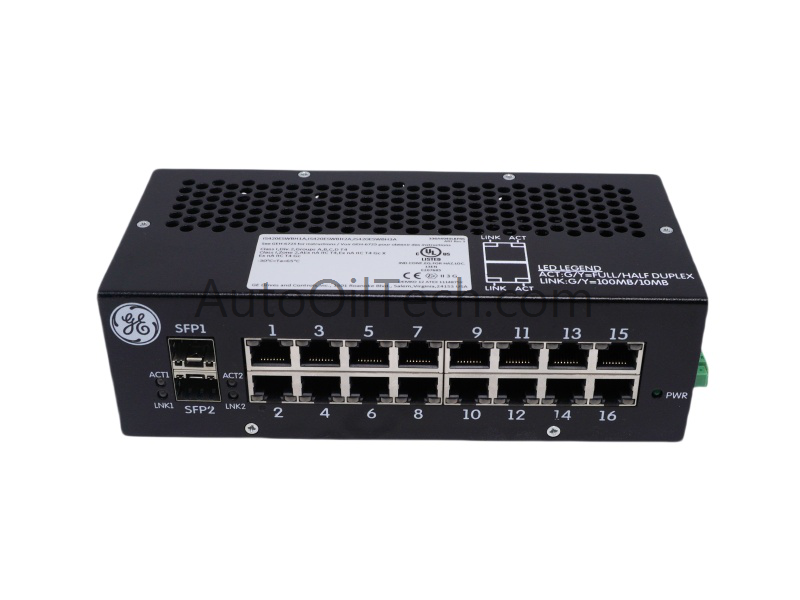

8 منافذ نحاسية 10/100Base-TX؛ منفذان من الألياف 100Base-LX10؛ وصلة صعود 100 ميجابت في الثانية FX؛ موصل طاقة Phoenix Contact؛ تبريد بالحمل الحراري؛ مناسبة لـ ATEX/Class 1 Div 2/Zone 2؛ التوافق مع 802.3/802.3u/802.3x؛ دعم Cat 5e UTP؛ مشبك تثبيت عمودي 259B2451BVP4
تراخيص سرعة الاتصال عبر ناقل اللوحة الخلفية
ضمن بنى Mark VIeS، يتوافق المفتاح مع قيود توقيت IONet الحتمية. على الرغم من أنه غير مُدار، فإن مسارات إعادة التوجيه الخاصة به تحافظ على تأخيرات انتشار متوقعة مطلوبة لتبادلات جهاز التحكم المتزامنة مع الإدخال/الإخراج. يتم تحقيق سلوك Profinet و EtherNet/IP الحتمي من خلال نوافذ تفاوض الارتباط المستقرة وتوقيت طبقة الوسائط المتسق. يتم دعم توسيع كثافة الإدخال/الإخراج من خلال تجميعات المنافذ النحاسية/الألياف الثابتة، بينما تكمن توافقية تحديث البرامج الثابتة على مستوى وحدة التحكم؛ لا يحتوي المفتاح نفسه على أي منطق قابل للبرمجة من قبل المستخدم.
الأسئلة الشائعة
س: هل يمكن تبديل IS420ESWBH5A دون إيقاف التشغيل؟ ج: الاستبدال الميكانيكي ممكن فقط عندما يكون مصدر الطاقة معزولًا. قد يؤدي إزالة موصل Phoenix Contact تحت الحمل إلى انخفاضات عابرة في الارتباط على قطاعات IONet.
س: هل يفرض المفتاح أي قيود على اختيار الكابلات؟ ج: تتطلب منافذ النحاس Cat 5e UTP مع موصلات RJ-45. تستخدم منافذ الألياف 100Base-LX10؛ يجب على الفنيين التحقق من نظافة الموصلات وتجنب أنصاف أقطار الانحناء الضيقة.
س: كيف تتصرف الوحدة في تكوينات IONet المتكررة؟ ج: يتم التحكم في توقيت التكرار بواسطة منطق وحدة التحكم. يوفر المفتاح إعادة توجيه ثابتة للطبقة المادية دون معالجة داخلية للشجرة الممتدة أو PRP.
إرشادات التركيب الميداني
حافظ على الفصل بين مسارات النحاس والألياف لتقليل اقتران التداخل الكهرومغناطيسي.
اربط دروع الكابلات عند نقطة إنهاء واحدة لتجنب تكوين حلقات أرضية.
تحقق من تثبيت موصل الطاقة Phoenix Contact قبل تنشيط القطاع.
تأكد من وجود خلوص للتبريد بالحمل الحراري حول الغلاف.
افحص موصلات الألياف بحثًا عن التلوث قبل الإدخال؛ تجنب الإجهاد الميكانيكي الزائد على أسلاك LX10.
