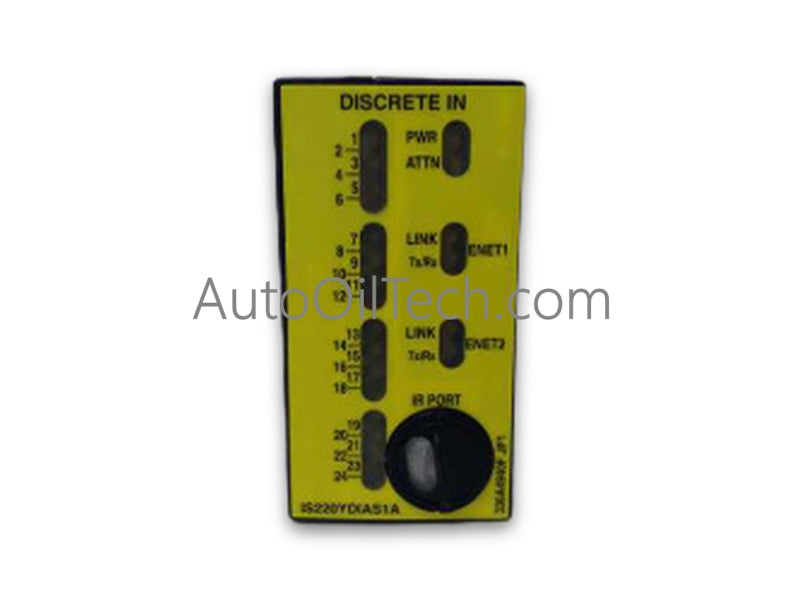

تعمل GE IS220YDIAS1AK، والمفهرسة أيضًا باسم وحدة الإدخال/الإخراج الرقمية IS220YDIA Discrete Contact Input I/O، كمكون مادي مخصص لمراقبة حالة الاتصال المنفصلة ضمن شبكات نظام التحكم Mark VIe.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
IS220YDIAS1AK
العلامة التجارية
جنرال إلكتريك
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.91 كجم (2 رطل)
الأبعاد
138 × 86 × 56 ملم
درجة حرارة التشغيل
-30 إلى 65 درجة مئوية
استهلاك الطاقة
18 إلى 32 فولت تيار مستمر
سلسلة النظام
Mark VIe
ذاكرة مدمجة
256 ميجابايت DDR SDRAM
نظام التشغيل
QNX Neutrino
توافق البرامج
ControlST V04.03.18C
الرطوبة النسبية
5% إلى 95% (بدون تكثف)
سرعة الاتصال عبر الناقل الخلفي وتوافق تحديث البرامج الثابتة
مدعومًا بنظام التشغيل في الوقت الفعلي QNX Neutrino وذاكرة وصول عشوائي ديناميكية مزدوجة البيانات (DDR SDRAM) بسعة 256 ميجابايت، يحافظ GE IS220YDIAS1AK على سرعة اتصال عالية عبر الناقل الخلفي من خلال واجهتي إيثرنت IONet مزدوجتين. يقوم الوحدة برقمنة مدخلات المستشعرات البصرية والتماسية، وتطبيق ترشيح الضوضاء وتسجيل الطوابع الزمنية لتسلسل الأحداث (SOE) على مستوى الأجهزة. تضمن بنى الذاكرة الداخلية المخصصة توافقًا كاملاً لتحديث البرامج الثابتة من خلال برنامج إدارة GE ControlST، مما يسمح بتحديثات الفلاش عبر الإنترنت دون إزعاج حزم الإدخال/الإخراج المجاورة على لوحة المحطة الطرفية.
الأسئلة المتكررة
س: ما هو نظام التشغيل وبنية الذاكرة التي تشغل وحدة IS220YDIAS1AK؟
ج: تعمل الوحدة على نظام التشغيل QNX Neutrino في الوقت الفعلي باستخدام 256 ميجابايت من ذاكرة الوصول العشوائي الديناميكية المزدوجة البيانات (DDR SDRAM) المدمجة.
س: ما هو نطاق إمداد الطاقة المطلوب لتشغيل الوحدة؟
ج: تعمل الوحدة ضمن نطاق إمداد مدخلات من 18 فولت تيار مستمر إلى 32 فولت تيار مستمر.
س: كيف يتم الحفاظ على البرامج الثابتة في IS220YDIAS1AK؟
ج: تتميز الوحدة بتوافق تحديث البرامج الثابتة المُدار مباشرة من خلال GE ControlST V04.03.18C أو برامج النظام المتوافقة.
إرشادات التركيب الميداني
افصل الطاقة عن لوحة المحطة الطرفية الميدانية قبل تركيب أو إزالة حزمة الإدخال/الإخراج IS220YDIAS1AK.
حافظ على الحماية من التفريغ الكهروستاتيكي (ESD) باستخدام حزام معصم مؤرض متصل بإطار الخزانة المعدني.
قم بمحاذاة موصلات الوحدة مع واجهة لوحة المحطة الطرفية المطابقة.
ادفع بقوة حتى يتم التثبيت بالكامل، وقم بتثبيت براغي التثبيت الميكانيكية لإنشاء استمرارية الأرض.
قم بتوصيل خطوط شبكة الإيثرنت بمنافذ IONet المخصصة قبل تشغيل تيار 24 فولت تيار مستمر.
