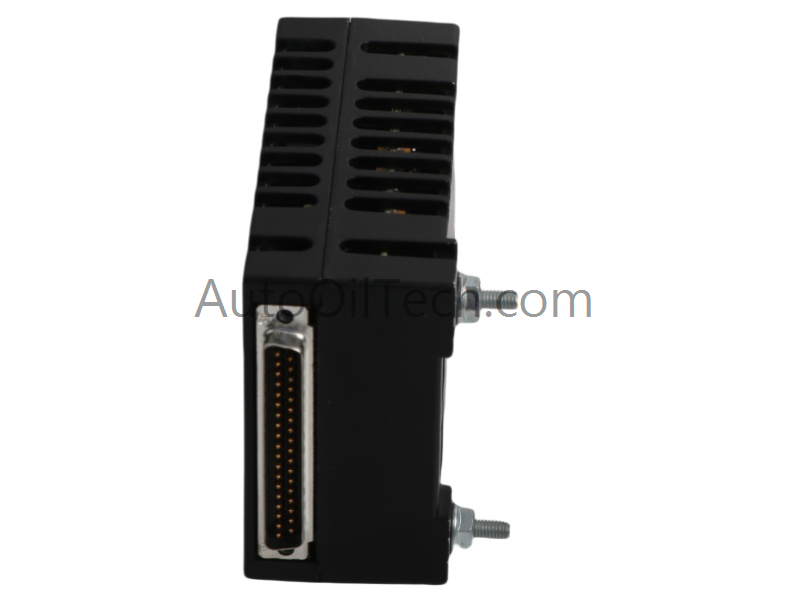

وحدة إدخال RTD طراز GE IS220PRTDH1B

الوصف

تم تكوين GE IS220PRTDH1B (وحدة إدخال RTD IS220PRTDH1B) للتحكم الرقمي المباشر في شبكات General Electric Mark VIe، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتصل مكونات الأجهزة هذه بشبكة إيثرنت أو شبكتين من شبكات الإدخال/الإخراج الموزعة بلوحة طرفية لإدخال RTD، باستخدام لوحة معالج داخلية ولوحة اكتساب مخصصة لرقمنة ما يصل إلى ثمانية مدخلات جهاز مقاومة حرارية في أوضاع التشغيل البسيطة.

مواصفات الأجهزة

• الموديل: IS220PRTDH1B
• العلامة التجارية: جنرال إلكتريك
• المنشأ: الولايات المتحدة
• الوزن: 1.5 كجم
• الأبعاد: عامل شكل حزمة إدخال/إخراج Mark VIe القياسي
• درجة حرارة التشغيل: -30 إلى 65 درجة مئوية
• مدخل الطاقة: موصل طاقة مخصص ثلاثي المسامير
• واجهة الطرفية: موصل DC-37 سن
• منافذ الشبكة: موصلا إيثرنت RJ45 مزدوجان
• سعة القناة: ما يصل إلى 8 مدخلات RTD لكل حزمة (تدعم 16 مدخلًا على لوحة TRTD)
• التوافق مع وضع التحكم: تنفيذ بنية بسيطة

توسيع كثافة الإدخال/الإخراج والشبكات الحتمية

تتكامل بنية الأجهزة مباشرة مع البنية التحتية للتحكم Mark VIe عبر منافذ إيثرنت RJ45 المزدوجة، مما يدعم معلمات الشبكات الحتمية Profinet / EtherNet/IP لقياس درجة الحرارة عن بُعد في الوقت الفعلي. تدير دارات الاستحواذ المدمجة توسيع كثافة الإدخال/الإخراج عالية الكثافة عن طريق تنفيذ رقمنة مقاومة دقيقة عبر قنوات متعددة مع الحفاظ على توافق فلاش البرامج الثابتة مع منصات وحدة التحكم Mark VIe القياسية، مما يمنع حزم البيانات بشكل فعال من التعرض لارتفاعات في زمن انتقال الشبكة.

الأسئلة المتداولة

س: هل يدعم هذا النوع المحدد من الأجهزة أوضاع التحكم في التكرار المعياري الثلاثي (TMR)؟ ج: لا. بينما يدعم نظام Mark VIe الشامل تكوينات TMR، فإن البرامج الثابتة ومصفوفة الأجهزة المادية لوحدة الإدخال IS220PRTDH1B مقصورة بشكل صريح على أوضاع التشغيل البسيطة، باستخدام حزمة إدخال/إخراج واحدة متصلة باللوحة الطرفية.

س: ما الغرض من منفذي إيثرنت RJ45 المزدوجين إذا كانت الوحدة تعمل في وضع بسيط فقط؟ ج: يوفر منفذا RJ45 المزدوجان اتصالات وسائط شبكة زائدة عن الحاجة لشبكات الإيثرنت، مما يضمن بقاء الاتصال بوحدة التحكم المركزية نشطًا حتى إذا تعرض أحد كابلات الشبكة المادية أو منفذ المحول لخطأ.

إرشادات التركيب الميداني

• قم بمحاذاة موصل DC-37 سن الموجود في قاعدة الحزمة مباشرة مع الموصل المطابق على اللوحة الطرفية TRTD. اضغط بقوة حتى تستقر الحزمة بالكامل على غطاء اللوحة الطرفية.
• ثبت تجميع الأجهزة عن طريق إحكام ربط مسامير التثبيت الميكانيكية المدمجة في أعمدة اللوحة الطرفية لمنع اختلافات مقاومة التلامس الناتجة عن الاهتزازات الميدانية الهيكلية.
• قم بتوجيه كابلي اتصالات إيثرنت عبر مسارات أسلاك منخفضة الجهد منفصلة، مع الحفاظ على مسافة فاصلة لا تقل عن 300 مم من خطوط التيار المتردد عالية الجهد لمنع ضوضاء المجال الكهرومغناطيسي من تدهور نقل حزم البيانات.
