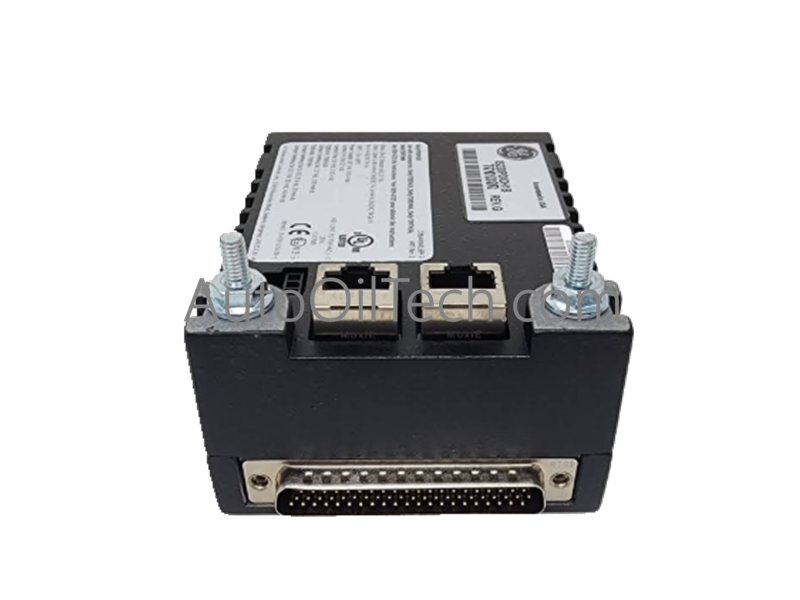

وحدة الإدخال/الإخراج التناظري المزودة بتقنية HART من GE IS220PHRAH1B (IS230SNHRH2A)

تعمل الوحدة GE IS220PHRAH1B، والتي تم فهرستها أيضًا باسم وحدة الإدخال/الإخراج التناظرية المزودة بتقنية HART IS220PHRAH1B، كمكون أجهزة مخصص لمعالجة الإشارات التناظرية عالية الدقة وتوجيه بروتوكول HART ثنائي الاتجاه داخل أنظمة التحكم Mark VIe. تُركّب وحدة المعالجة المحلية هذه مباشرةً في لوحة طرفية تناظرية، حيث تقوم بتحويل 10 مدخلات تناظرية إلى رقمية عبر مصفوفات محولات داخلية بينما تولّد مخرجين لحلقات التيار للتحكم في المشغلات المثبتة في الحقل.

تحليل اللاحقة ومصفوفة النموذج

• GE IS220PHRAH1B (مكون حزمة الإدخال/الإخراج): يحدد وحدة حزمة الإدخال/الإخراج الصناعية المستقلة والمحددة. فهي تضم لوحة المعالج الموحدة، ومنفذي إيثرنت RJ45، ومصابيح LED تشخيصية مرئية، وطبقات لوحة الحصول على الإشارات التناظرية 16 بت المخصصة.
• GE IS230SNHRH2A (المجموعة الوظيفية الكاملة): تمثل تكوين مجموعة النظام المزدوج. يجمع هذا التحديد بين حزمة IS220PHRAH1B الإلكترونية النشطة وتخطيط لوحة الطرفية الأساسية المقابلة (IS200SHRAH2A) لتأسيس نقطة طرفية حقلية كاملة.

مواصفات الأجهزة

مؤشرات التحكم في العمليات ونظام التحكم الموزع (DCS)

• بروتوكول حلقة HART 4-20 مللي أمبير وتوجيه الأصول: في وضع إشارة 4-20 مللي أمبير، يعمل المعالج الداخلي كمرحل رقمي شفاف. يستخرج تعديلات مفتاح إزاحة التردد (FSK) عالية التردد من الخطوط التناظرية ويرسل رسائل تشخيص HART مباشرةً إلى نظام إدارة الأصول (AMS) المتصل بالإيثرنت دون التأثير على المتغيرات التناظرية الأساسية.
• معلمات عزل القناة إلى القناة واستشعار المقاومة: تقوم الوحدة بأخذ عينات من إشارات التيار عن طريق قياس الفروق المحتملة للجهد عبر مقاومات الإنهاء الدقيقة المدمجة في اللوحة الطرفية الأصلية. تحافظ دائرة اكتساب الإدخال على معلمات العزل الهيكلي عبر جميع القنوات الـ 12، مما يمنع تحولات الجهد الأرضي من توليد أخطاء تتبع أو نقل ارتفاعات عابرة إلى مسارات القياس المتوازية.

الأسئلة المتكررة

س: كيف تتعامل الوحدة مع تكرار الاتصال عبر منفذي RJ45 المزدوجين؟

ج: تشتمل الوحدة IS220PHRAH1B على وحدتي تحكم إيثرنت RJ45 مستقلتين تمامًا تعملان على اتصالات متوازية بمحولات شبكة منفصلة. يتم بث قيم العملية وحقول تشخيص HART وأوامر النظام بالتزامن عبر كلا الرابطين، مما يتيح التبديل السلس في حالة تعرض أحد الخطوط لفقدان الحزم أو تلف مادي.

س: ما هي الوظيفة التي يؤديها منفذ الأشعة تحت الحمراء (IR) المدمج أثناء الصيانة الميدانية؟

ج: يقوم جهاز إرسال واستقبال الأشعة تحت الحمراء بإنشاء ارتباط تسلسلي محلي لقراءة سجلات الأخطاء في الوقت الفعلي ودفع ملفات التكوين دون الحاجة إلى توصيلات فيزيائية. يحافظ هذا الارتباط البصري على إغلاق الوحدة ضد الملوثات المحيطة بينما يسمح للفنيين بالاستعلام عن مصفوفات السجل الداخلية 16 بت محليًا.

إرشادات التركيب الميداني

• محاذاة تخطيط الهيكل، قيود الخلوص، والتثبيت الميكانيكي: قم بمحاذاة موصل DC-62 دبوس في قاعدة الحزمة مع المقبس المطابق على اللوحة الطرفية المثبتة مسبقًا. ادفع الوحدة لأسفل مباشرةً في الموصل حتى تثبت بالكامل، ثم أحكم ربط المسامير اللولبية المدمجة بجوار منافذ الإيثرنت على مجموعة التثبيت لمنع تتبع الاهتزازات.
• فصل الموصلات، قيود المسارات السلكية، وتأريض الدرع: قم بتوجيه جميع خطوط إيثرنت الواردة وحلقات الأزواج الملتوية التناظرية داخل مسارات أسلاك لوحة الجهد المنخفض التي يتم الاحتفاظ بها منفصلة ماديًا عن خطوط التيار المتردد عالية الجهد أو دوائر مشغلات المحركات. قم بتأريض الأغلفة الخارجية للكابلات مباشرةً عند مجموعة دعامة منفصلة داخل خزانة الطرفية لعزل الضوضاء عالية التردد بأمان عن لوحات المنطق المثبتة على السطح.
