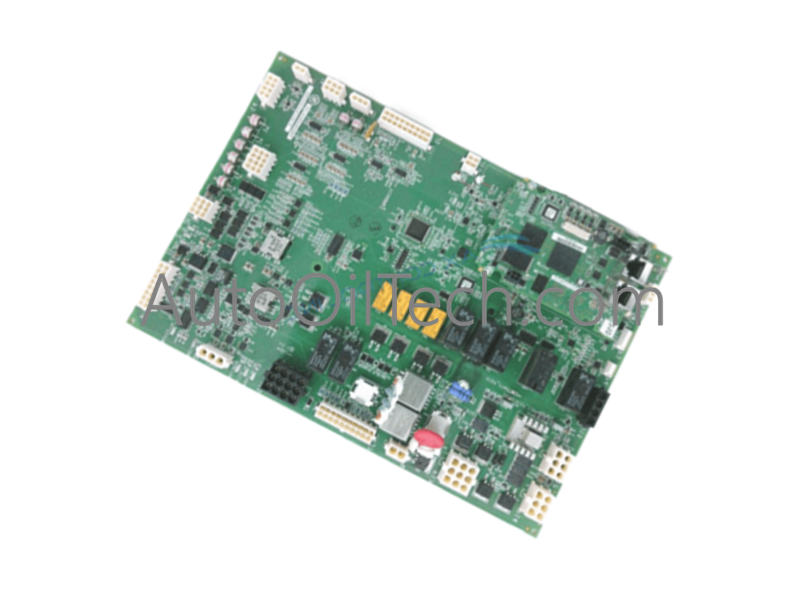

لوحة دوائر GE IS215WEPAH2BD Mark VIe

تعمل لوحة الدوائر المطبوعة GE IS215WEPAH2BD، والمُفهرسة أيضاً باسم IS215WEPA، كمكون مادي مخصص لإدارة واجهة الاتصال وتوجيه البيانات التسلسلية ضمن شبكات التحكم التوربيني GE Mark VIe Speedtronic.

مواصفات الجهاز

Profinet / EtherNet/IP الشبكات الحتمية ومعالجة المنطق

توفر وحدة GE IS215WEPAH2BD ترجمة البيانات التسلسلية والإيثرنت عبر بنيات التحكم Mark VIe في كل من التكوينات البسيطة وثلاثية الوحدات الزائدة (TMR). تعمل اللوحة من مصدر طاقة 125 فولت تيار مستمر اسمي، وتستخدم أربعة مقاومة MOVs (Metal Oxide Varistors) مدمجة لقمع ارتفاعات الجهد العابرة عبر الخطوط الواردة. مع دعم معدلات إطارات برامج قابلة للتكوين تبلغ 10 مللي ثانية، و 20 مللي ثانية، و 40 مللي ثانية، تحافظ البطاقة على سرعة عالية لاتصال ناقل اللوحة الخلفية وتواصل شبكة حتمي عبر واجهة 10BaseT/AUI الخاصة بها ووصلات البطاقة الابنة المخصصة.

الأسئلة المتكررة

س: ما هو جهد مصدر الطاقة المطلوب لتنشيط لوحة IS215WEPAH2BD؟

ج: تم تصميم لوحة الدوائر للتشغيل المباشر من سكة توزيع طاقة أساسية اسمية بجهد 125 فولت تيار مستمر.

س: كيف تتصل لوحة IS215WEPAH2BD بشبكات الاتصال الخارجية؟

ج: تتميز اللوحة بثلاثة منافذ تسلسلية COM (بما في ذلك موصل D مصغر بـ 9 سنون) ومنفذ إيثرنت واحد 10BaseT/AUI لدمج الشبكة.

س: هل يمكن استخدام لوحة IS215WEPAH2BD في بنيات التحكم ثلاثية الوحدات الزائدة (TMR)؟

ج: نعم، تدعم الوحدة كلاً من التكوينات البسيطة و TMR عبر لوحات التحكم التوربيني Mark VIe.

إرشادات التركيب الميداني

1. افصل الطاقة عن جميع مصادر الطاقة الأساسية 125 فولت تيار مستمر التي تغذي خزانة التحكم وقم بتأمينها قبل فتح غطاء اللوحة.
2. ارتدِ سوار معصم مضاد للكهرباء الساكنة موصلاً بنقطة تأريض معدنية عارية قبل لمس مجموعة لوحة الدوائر المطبوعة.
3. قم بمحاذاة حواف بطاقة IS215WEPAH2BD مع قضبان التوجيه المخصصة للرف الفرعي داخل إطار الرف.
4. ادفع اللوحة في الفتحة حتى يتزاوج موصلي التوصيل الأنثويين بإحكام مع موصل اللوحة الخلفية.
5. أحكم ربط جميع براغي التثبيت باللوحة الأمامية لتوفير استمرارية تأريض الهيكل، ثم قم بتوصيل كابلات الواجهة التسلسلية والإيثرنت المرتبطة.
