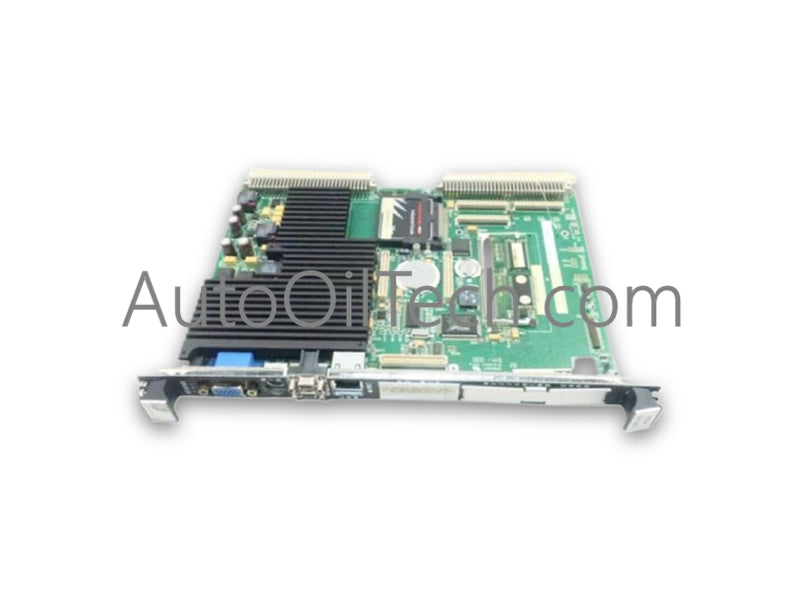

تعمل GE IS215UCVEH2AE، والمصنفة أيضًا باسم بطاقة التحكم IS215UCVEH2AE VME، كعنصر أجهزة مخصص للمعالجة في الوقت الفعلي وتنفيذ منطق التوربينات داخل أنظمة التحكم في توربينات الغاز Mark VI.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
IS215UCVEH2AE
العلامة التجارية
GE
الأصل
الولايات المتحدة الأمريكية
الوزن
0.29 رطل (0.13 كجم)
الأبعاد
لوحة ناقل VME قياسية ذات فتحة واحدة
درجة حرارة التشغيل
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
استهلاك الطاقة
يتم تشغيله عبر قضبان الطاقة الداخلية للوحة VME الخلفية
واجهات الشبكة
منفذا شبكة إيثرنت للإدخال/الإخراج
هندسة الناقل
واجهة VMEbus
التشخيصات والساعة
ساعة الوقت الحقيقي المتكاملة (RTC)، مؤشرات LED للحالة
التطبيق
نظام التحكم في التوربينات Mark VI Speedtronic
Profinet / شبكات EtherNet/IP حتمية وتوافق فلاش البرامج الثابتة
تستخدم بطاقة التحكم GE IS215UCVEH2AE معالجًا عالي الأداء على متن اللوحة لإدارة السرعة والحمل والتحكم في التسلسل في الوقت الفعلي لتشغيل توربينات الغاز. تتميز اللوحة بمنفذي شبكة إيثرنت مزدوجين، وتدعم اتصالات الشبكة الحتمية عبر عقد التحكم مع التوصيل مباشرة باللوحة الخلفية VME. يضمن توافق فلاش البرامج الثابتة على متن اللوحة تنفيذ رمز متزامن عبر تكوينات وحدة التحكم الزائدة عن الحاجة، بينما توفر مؤشرات LED المدمجة للحالة تشخيصات مرئية في الوقت الفعلي لصحة المعالج ونشاط الشبكة.
الأسئلة المتداولة
س: ما هي تكوينات واجهة الشبكة المتاحة على بطاقة VME IS215UCVEH2AE؟
ج: تم تجهيز اللوحة بمنفذي إيثرنت مخصصين للإدخال/الإخراج مصممين للتعامل مع اتصالات الشبكة الحتمية بين وحدة التحكم ووحدة التحكم والإدخال/الإخراج داخل نظام Mark VI.
س: كيف يتم تشغيل وتأريض بطاقة التحكم IS215UCVEH2AE داخل الرف؟
ج: يتم سحب الطاقة الكهربائية مباشرة من مصدر طاقة اللوحة الخلفية عند تركيبها في هيكل Mark VI VME، مع تأسيس التأريض من خلال موصلات اللوحة الخلفية وبراغي تثبيت اللوحة الأمامية.
س: هل تدعم بطاقة IS215UCVEH2AE الإدخال المباشر للوحة الخلفية أو التبديل السريع؟
ج: لا، يجب إلغاء تنشيط طاقة رف VME تمامًا قبل تثبيت أو إزالة البطاقة لمنع التحولات الكهربائية وتلف المعالج.
إرشادات التثبيت في الميدان
أوقف تشغيل حاوية التحكم Mark VI وتأكد من إلغاء تنشيط اللوحة الخلفية لرف VME تمامًا.
ارتدِ حزام معصم مضاد للكهرباء الساكنة متصل بنقطة تأريض هيكلية غير مطلية قبل لمس تجميع البطاقة.
قم بمحاذاة حواف لوحة IS215UCVEH2AE مع أدلة بطاقة فتحة VME المحددة داخل هيكل الرف.
ادفع البطاقة بسلاسة في الفتحة حتى تتوافق الموصلات متعددة المسامير الخلفية، ثم اضغط بقوة حتى تستقر اللوحة في اللوحة الخلفية.
