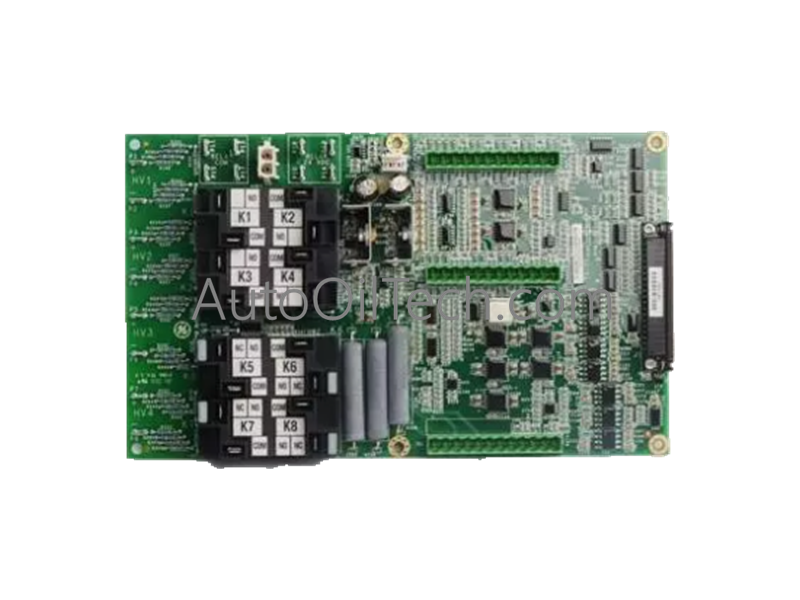

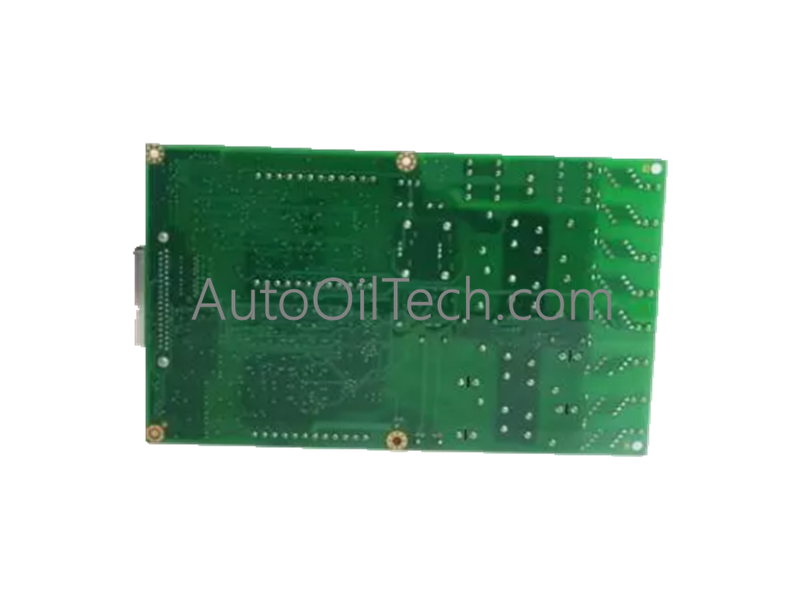

لوحة الانبعاثات الصوتية GE IS210AEBIH1BDA

الوصف

تمت تهيئته للتحكم الرقمي المباشر في شبكات جنرال إلكتريك Mark VIe، ويوفر GE IS210AEBIH1BDA (لوحة الانبعاثات الصوتية IS210AEBIH1B) تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل مجموعة أجهزة VME/Mark VIe هذه كمكون معالجة متخصص يستخدم لتنفيذ المراقبة في الوقت الفعلي للانبعاثات الصوتية عالية التردد، واكتشاف موجات الإجهاد الميكانيكي، والتشققات الدقيقة الهيكلية، والظواهر العابرة للاحتكاك الداخلي داخل حاويات التوربينات الصناعية.

المواصفات الفنية للجهاز

• النوع: IS210AEBIH1BDA

• العلامة التجارية: جنرال إلكتريك

• المنشأ: الولايات المتحدة

• الوزن: 1.7 كجم

• الأبعاد: ملف تعريف الوحدة الداخلية القياسية Mark VIe

• درجة حرارة التشغيل: -30 إلى 65 درجة مئوية

• النوع الوظيفي: بطاقة معالجة الانبعاثات الصوتية (AE)

• إصدار اللوحة: H1BDA (مغلفة بالمطابقة، مراجعة محددة للأجهزة)

• سلسلة النظام: نظام التحكم Mark VIe

توسع كثافة الإدخال/الإخراج والشبكات المحددة

تتحكم بنية الأجهزة في توسيع كثافة الإدخال/الإخراج المحلية عن طريق تنفيذ مسارات تكييف تناظرية مخصصة عالية النطاق الترددي قادرة على معالجة أشكال موجات محولات الصوت الخام. تنتقل بيانات القياس عن بعد المتزامنة هذه عبر معلمات شبكات Profinet / EtherNet/IP المحددة إلى معالجات التحكم الأساسية، باستخدام سرعات اتصال ناقل اللوحة الخلفية عالية السرعة للحفاظ على تسجيل تسلسل الأحداث بأقل من مللي ثانية مع فرض توافق كامل لبرامج الفلاش عبر شبكة الأمان النشطة.

الأسئلة المتكررة

س: ما هي السمات الوظيفية المحددة التي يشير إليها اللاحقة "BDA" لهذا النوع من البطاقات؟ ج: تتوافق اللاحقة "BDA" مع مراجعة إنتاج الأجهزة المتحكم فيها التي تتضمن طبقة عازلة صناعية مطبقة من المصنع لمقاومة الرطوبة والجزيئات، إلى جانب تحسينات تتبع محددة مصممة لترشيح الإشارات عالية التردد.

س: هل يمكن استخدام هذه اللوحة لمراقبة الاهتزازات الزلزالية منخفضة التردد أو مراقبة اهتزازات مستشعر القرب؟ ج: لا. تم تزويد IS210AEBIH1BDA بفلاتر أجهزة متخصصة ومحولات تماثلية رقمية عالية السرعة مخصصة لنطاقات تردد الانبعاثات الصوتية (عادةً فوق 20 كيلو هرتز)، مما يجعلها غير متوافقة مع أجهزة استشعار ديناميكيات الآلة منخفضة التردد القياسية.

إرشادات التركيب الميداني

• ادفع اللوحة عموديًا في الفتحة المخصصة لها داخل الرف الفرعي للتحكم، مع التأكد من محاذاة المسامير الطرفية الداخلية بشكل نظيف مع مقابس اللوحة الخلفية قبل تطبيق قوة موحدة لقفل مقابض حقن الميكانيكا.

• أحكم ربط براغي تثبيت اللوحة الأمامية العلوية والسفلية حتى 0.5 نيوتن متر بالضبط لمنع الإزاحة الميكانيكية من اهتزازات منصة التوربينات المحلية ولتأسيس اتصال أرضي إطاري قوي.

• قم بتوجيه خطوط مستشعر الصوت المحورية عالية التردد عبر مسارات أنابيب منفصلة ومحمية، مع الحفاظ على مسافة فاصلة لا تقل عن 300 ملم عن كابلات الطاقة عالية الجهد لتجنب حقن الضوضاء الكهرومغناطيسية.
