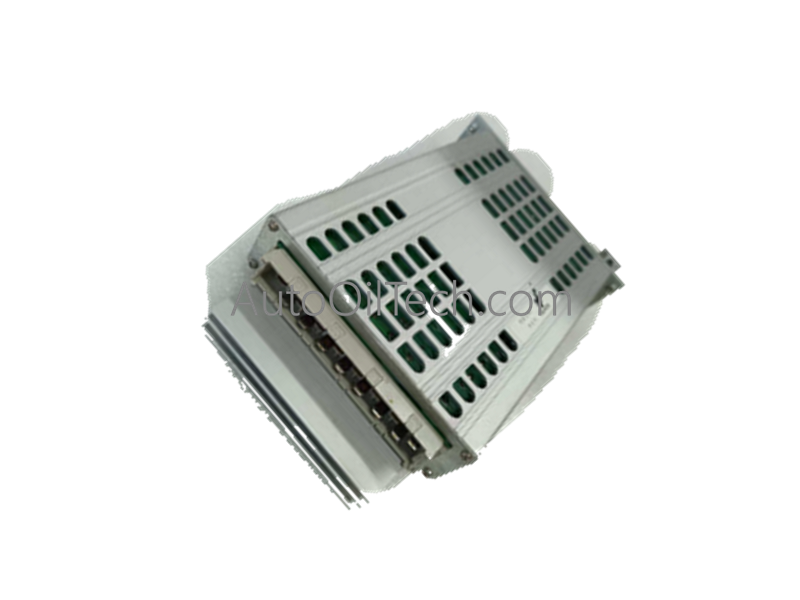

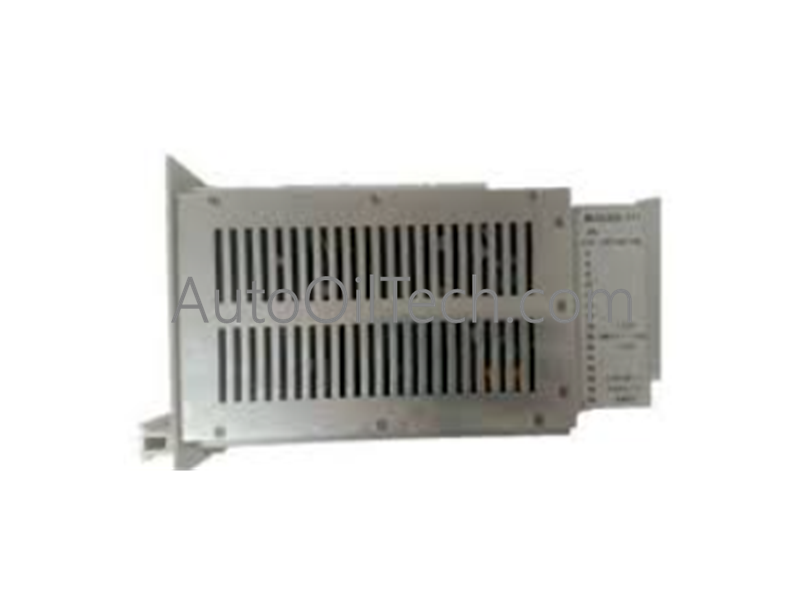

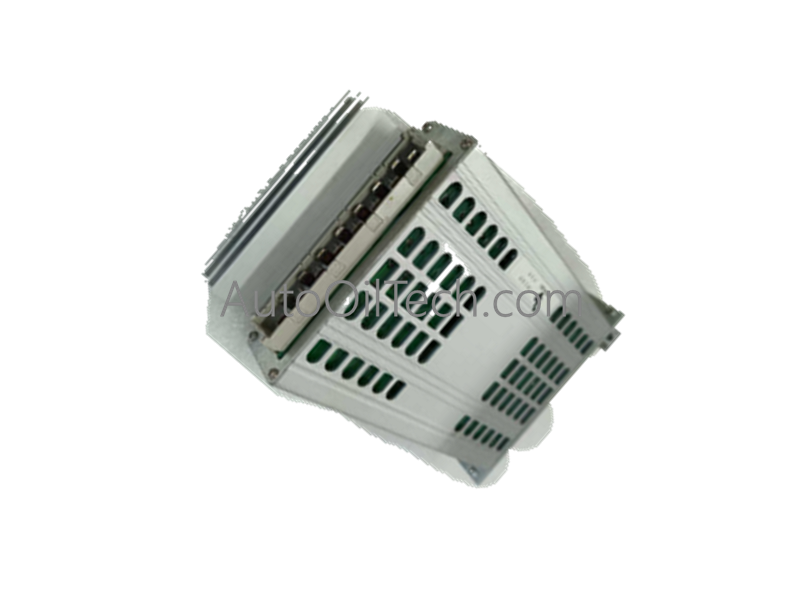

وحدة توزيع الطاقة GE IS2020JPDFG02
No reviews
في الأوراق المالية!
- Part Number: IS2020JPDFG02
- Brand: General Electric
- Type: وحدة توزيع الطاقة
- Dimensions: 4x18.5x12.7 سم
- Country of Origin: الولايات المتحدة الأمريكية
- Barcode: 8537101190
يشارك
Additional Specifications
| Color / Pattern |
|
| Power Source |
|
| Communication Protocols |
|
| Controller Design |
|
وصف المنتج
تم تكوين وحدة توزيع الطاقة GE IS2020JPDFG02 (IS2020JPDFG02) لتشعب الطاقة المركزية ومراقبة الحالة في الوقت الفعلي في أنظمة التحكم Mark VI، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تعمل الأجهزة على تقسيم خطوط المصدر الواردة الأساسية عبر مسارات دوائر منظمة ومحمية بفتيل مع تغذية القياس عن بُعد التشخيصية التشغيلية مرة أخرى إلى معالج أساسي مرتبط.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IS2020JPDFG02 |
| العلامة التجارية | جنرال إلكتريك (GE) |
| السلسلة | Speedtronic Mark VI |
| الأصل | الولايات المتحدة (الولايات المتحدة الأمريكية) |
| الوزن | الملف الشخصي لكتلة حاوية توزيع الطاقة القياسية Mark VI |
| الأبعاد | مغلف وحدة توزيع الطاقة (PDM) القياسية المثبتة على الخزانة |
| درجة حرارة التشغيل | 0 إلى +65 درجة مئوية (حدود خزانة غرفة التحكم القياسية) |
| استهلاك الطاقة | تخطيط توجيه الطاقة العابرة (السحب الداخلي ضئيل) |
| رابط الواجهة | حزمة I/O من نوع PPDA |
| المفاتيح المدمجة | 6 مفاتيح تبديل |
| إجمالي مسارات المصاهر | 18 مصهرًا |
| موصلات القابس | 14 موصلًا قابسًا |
| حماية الموصل J12 | المصاهر FU12 و FU13 |
| مصاهر الموصل JBA/JBB | المصاهر FU81 إلى FU84 |
| مصاهر الموصل J7X/J7Y/J7Z | المصاهر FU71 إلى FU76 |
التحكم الصناعي من GE والشبكات الحتمية
- توسيع كثافة الإدخال/الإخراج وتوجيه التغذية الراجعة: تعمل الوحدة كعقدة تشخيص طاقة مجمعة، تجمع القياس عن بُعد التشغيلي في الوقت الفعلي عبر 18 مسارًا فرعيًا مميزًا. تمرر مصفوفات التغذية الراجعة الموحدة للحالة عبر موصلات إشارة P1/P2 الموحدة مباشرة إلى حزمة إدخال/إخراج PPDA، مما يحسن اقتصاد الفتحات المحلية عن طريق رسم مقاييس الجهد الكهربائي في شبكة النظام دون استهلاك وحدات إدخال منفصلة.
- التحكم التشخيصي الحتمي: تراقب دوائر الأجهزة الداخلية باستمرار سلامة جهد الفرع وتعزل متجهات الأعطال قبل أن تتمكن من تدهور أداء النظام. تتتبع مصفوفة التتبع استمرارية المصاهر متعددة الفروع، وتستشعر مسارات التسرب غير المقصودة إلى أرض الإطار، وتعزل تشوهات جهد التموج على خطوط الناقل الداخلية لضمان توصيل طاقة نظيفة ومنخفضة الضوضاء إلى عقد التحكم المتوازية.
الأسئلة الشائعة
س: كيف تتعامل الوحدة مع خطأ التأريض في الوقت الفعلي وكشف التيار المتردد (AC) على ناقل التيار المستمر؟
ج: تقرأ المصفوفة التشخيصية المدمجة باستمرار مسارات تيار التسرب الممتدة نحو أرض التأريض الوظيفية. بالتزامن مع ذلك، يقوم مرشح عزل الأجهزة بتحليل خط ناقل التيار المستمر الأساسي للكشف عن تموجات التيار المتردد عالية التردد غير الطبيعية، مما يؤدي إلى تشغيل إطارات أعطال تنبؤية فورية داخل وحدة التحكم إذا تم تجاوز سقوف الجهد المحددة مسبقًا.
س: ما هي مكونات الطاقة المجاورة التي يمكنها التفاعل مع إشارات التغذية الراجعة IS2020JPDFG02؟
ج: الوحدة متوافقة تمامًا مع البنية التحتية لحلقة التغذية الراجعة القياسية Mark VI. تتصل منافذ إشارة P1 و P2 الخاصة بها بسلاسة مع وحدات التوزيع JPDB و JPDE و JPDS و JPDM المجاورة، مما يجمع حقول حالة الطاقة المتعددة في اتجاه مجرى النهر في مسار واحد مشترك يؤدي إلى بطاقة PPDA.
