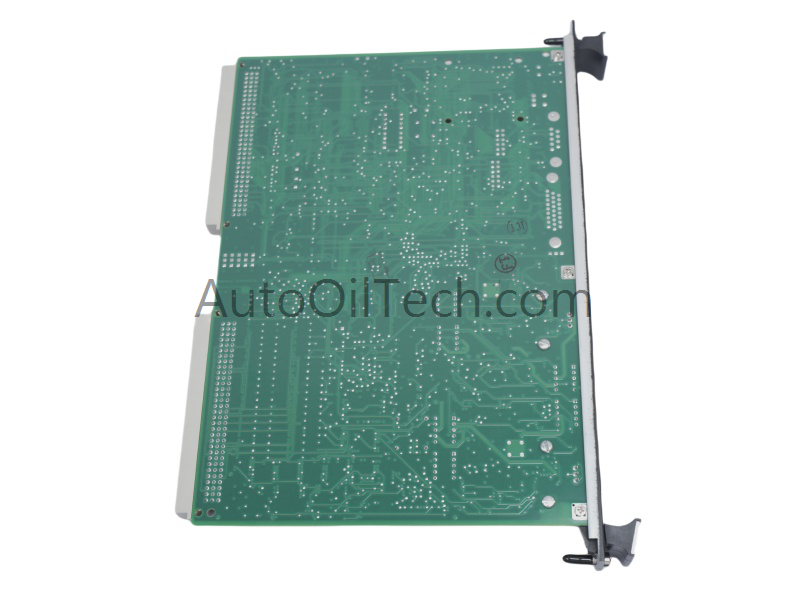

تم تكوين لوحة GE IS200VAICH1CBR (لوحة الإدخال التناظري IS200VAICH1C) للتحكم الرقمي المباشر في شبكات جنرال إلكتريك مارك 6، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل هذه الوحدة المجمعة ذات عامل شكل VME كبطاقة معالجة أساسية تُستخدم لتوصيل وتكييف ورقمنة ما يصل إلى 12 قناة من الإشارات التناظرية من أجهزة الإرسال الميدانية، بما في ذلك حلقات التيار القياسية ومدخلات الجهد، ضمن بنية التحكم في التوربينات.
المواصفات الفنية
الموديل: IS200VAICH1CBR
العلامة التجارية: جنرال إلكتريك
المنشأ: الولايات المتحدة
الوزن: 1.9 كجم
الأبعاد: حجم VME قياسي، ارتفاع 33.0 سم × عرض 17.8 سم
درجة حرارة التشغيل: من 0 إلى 65 درجة مئوية
المدخلات التناظرية: 12 قناة (تدعم تكوينات -10 إلى +10 فولت تيار مستمر، 0-20 مللي أمبير، و4-20 مللي أمبير)
إصدار اللوحة: H1CBR (مغلفة توافقيًا، مراجعة وظيفية محددة)
منصة النظام: نظام التحكم Mark VI
توسيع كثافة الإدخال/الإخراج وشبكات التحقق
تحكم البنية المعمارية للأجهزة في توسيع كثافة الإدخال/الإخراج الموضعية عن طريق تنفيذ إجراءات تحويل تناظري إلى رقمي (A/D) عالية الدقة عبر مسارات الإدخال البالغ عددها 12. تنتقل حزم بيانات المستشعر الرقمية عبر اللوحة الخلفية لـ VME عبر سرعات اتصال عالية السرعة باللوحة الخلفية إلى وحدة التحكم الرئيسية. تستخدم اللوحة دوائر ترشيح متخصصة للتفاعل بشكل نظيف مع مكونات شبكات Profinet / EtherNet/IP المحققة، مما يضمن توافقًا كاملاً للبرنامج الثابت مع نظام التشغيل في الوقت الحقيقي أثناء قمع الضوضاء الميدانية عالية التردد.
الأسئلة المتكررة
س: ماذا يدل اللاحقة "CBR" على طراز هذه اللوحة بالتحديد؟ ج: تشير اللاحقة "CBR" إلى مصفوفة مراجعة دقيقة للأجهزة تضمن طلاء توافقيًا مطبقًا في المصنع للحماية البيئية ضد الجزيئات الجوية، بالإضافة إلى تحسينات محددة للمكونات لضمان موثوقية كهربائية طويلة الأمد على منصات التوربينات عالية الاهتزاز.
س: هل توفر هذه اللوحة توزيع طاقة مدمج لأجهزة الإرسال الميدانية الخارجية ذات السلكين؟ ج: لا. تم تصميم بطاقة IS200VAICH1CBR خصيصًا لاكتساب الإشارة ومعالجتها. يجب توجيه وتأمين الطاقة التحفيزية وطاقة الحلقة لأجهزة الإرسال ذات السلكين أو الأربعة أسلاك من خلال لوحات الطرفية الخارجية المرتبطة (مثل TAID أو TBAO).
إرشادات التركيب الميداني
أدخل اللوحة عموديًا في الفتحة المخصصة لها داخل هيكل Mark VI VME، مع التأكد من محاذاة المسامير عالية الكثافة الخلفية مع موصلات اللوحة الخلفية قبل تثبيت أذرع الحقن الميكانيكية العلوية والسفلية بالكامل.
ثبت مسامير تثبيت اللوحة الأمامية إلى 0.5 نيوتن متر بالضبط لتأمين البطاقة ضد الاهتزاز المادي، والحفاظ على المحاذاة الهيكلية، وإنشاء اتصال أرضي مستمر للهيكل.
تأكد من أن جميع دروع الكابلات التناظرية الخارجية متصلة بقضيب التأريض النظيف الرئيسي للخزانة لمنع التوصيل الكهرومغناطيسي المتبادل من إحداث تقلبات في القياس على قنوات الإدخال التناظرية الـ 12.
