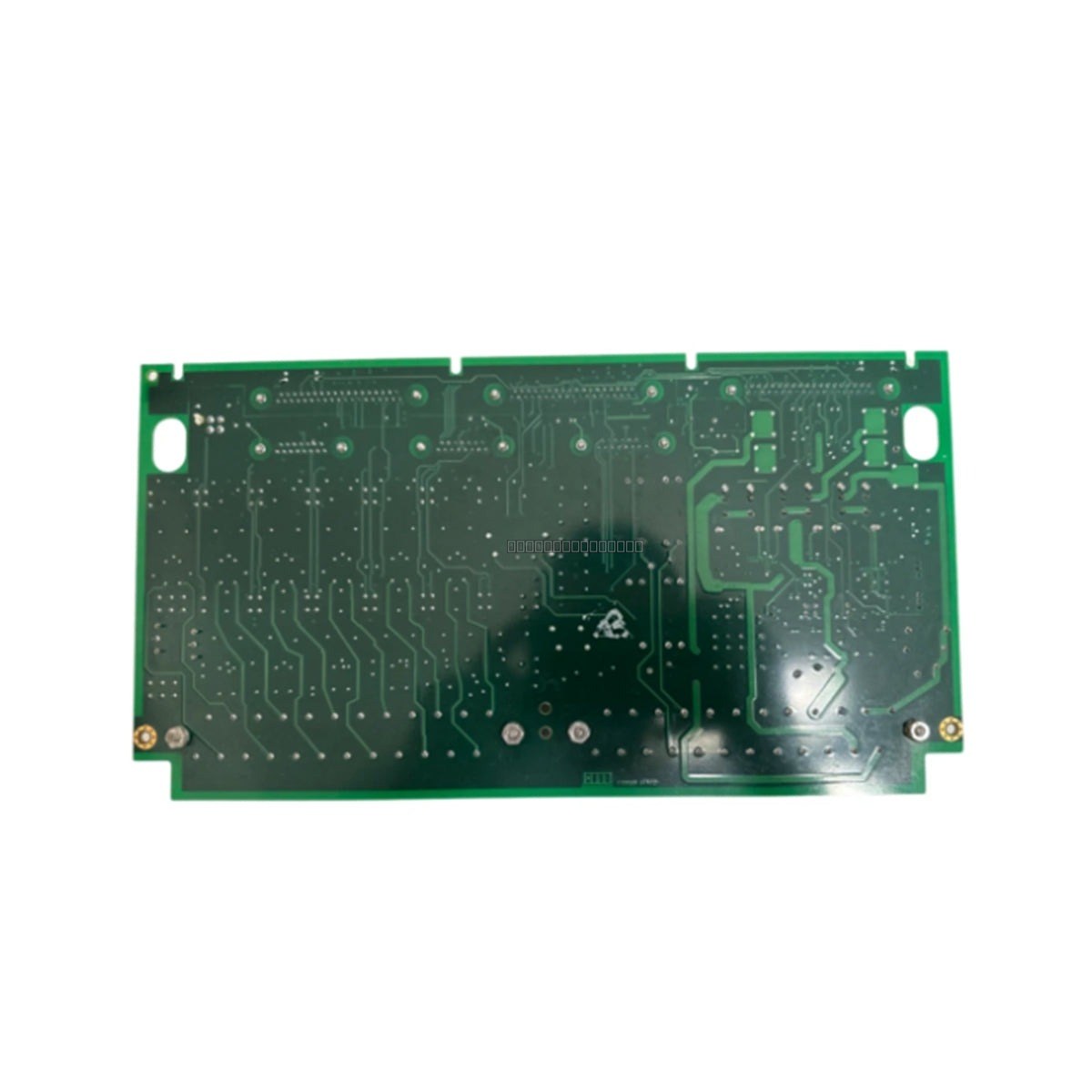

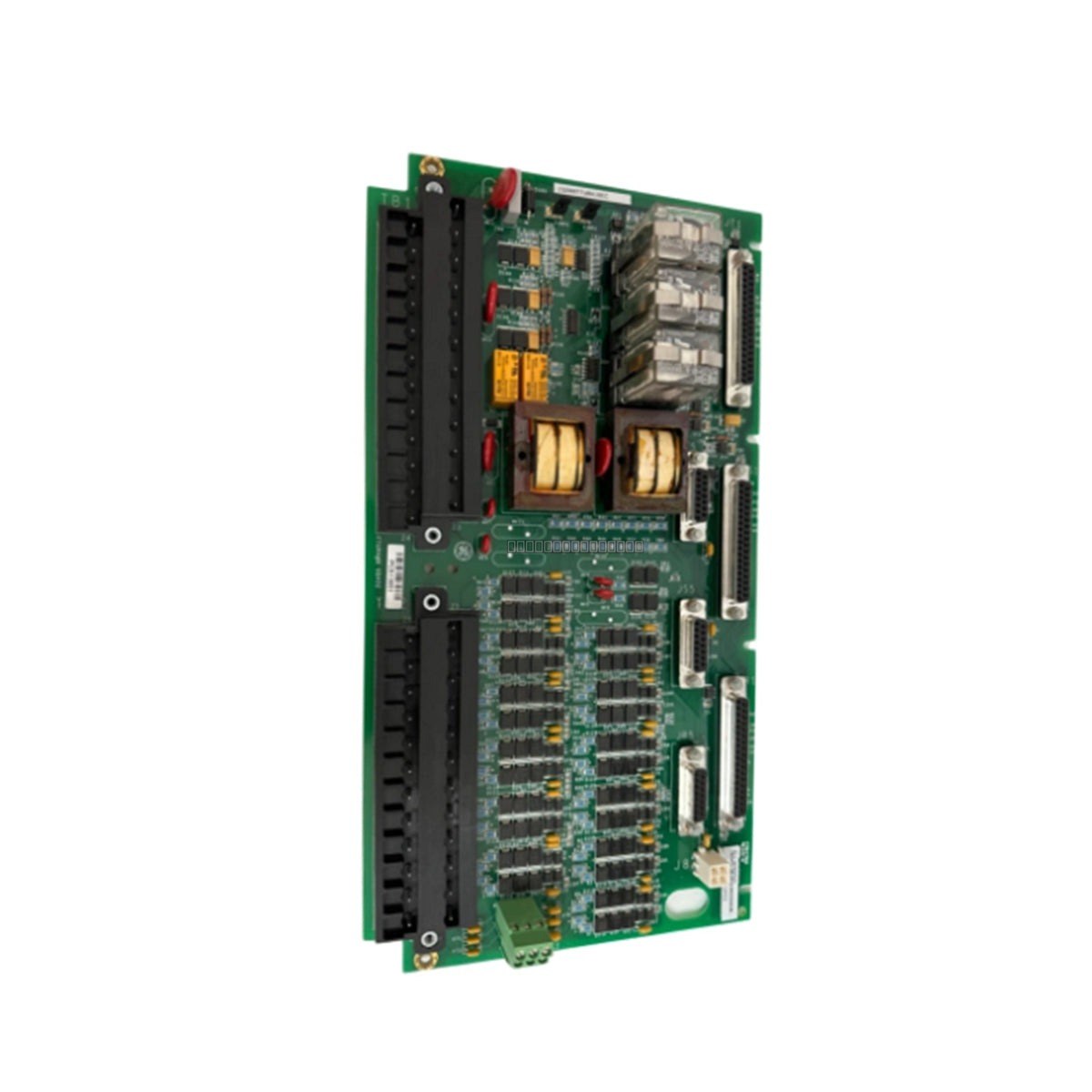

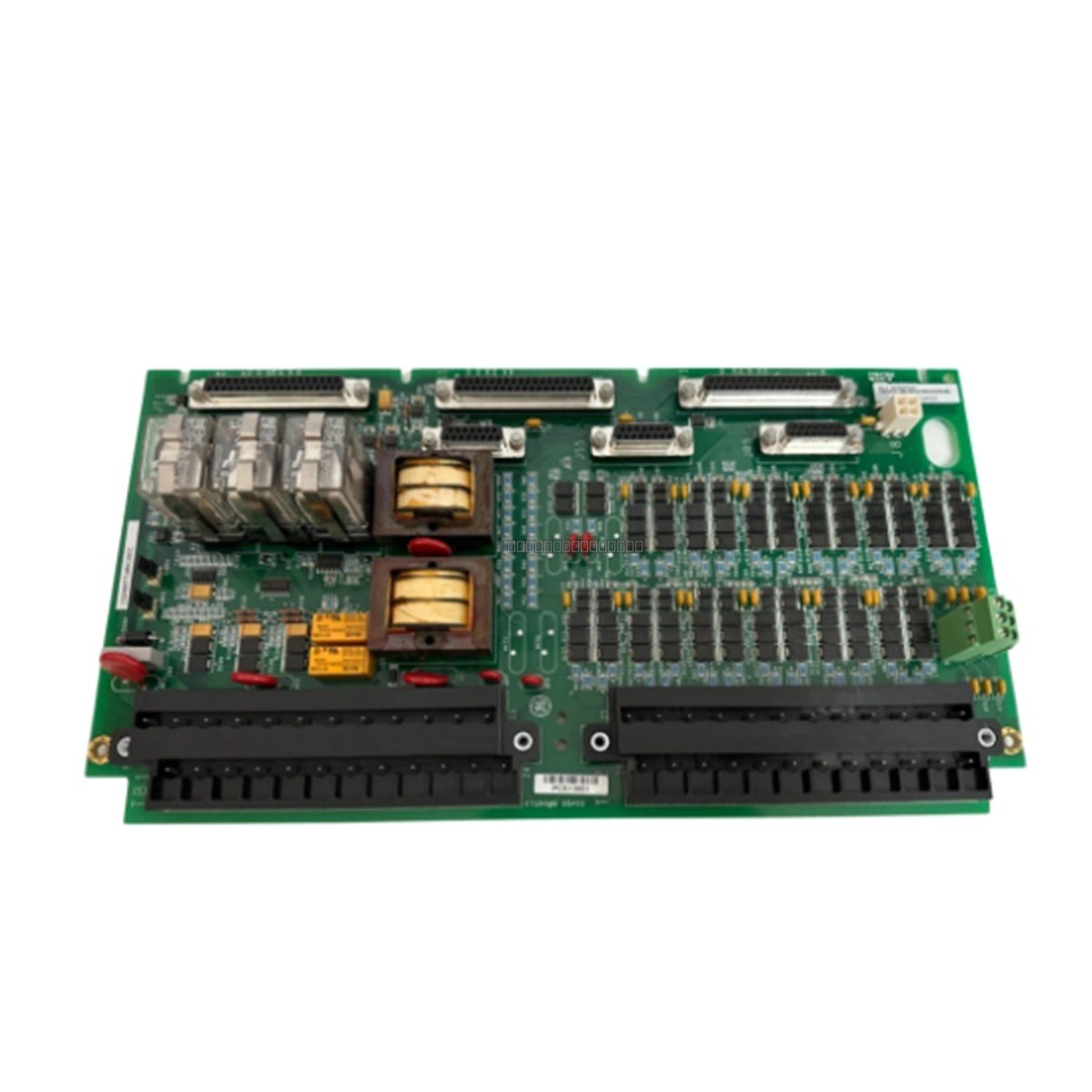

تُعد لوحة General Electric IS200TTURH1B لوحة طرفية مصممة للاستخدام ضمن نظام التحكم Mark VIe، وهي مصممة خصيصًا لتطبيقات التحكم في التوربينات. وتعمل لوحة الدوائر المطبوعة هذه كمكون واجهة حاسم، حيث تسهل الاتصال بين الأسلاك الميدانية ووحدات الإدخال/الإخراج لنظام التحكم. وكجزء من سلسلة Mark VIe، فإنها تضمن معالجة وتوزيعًا موثوقًا للإشارة لوظائف المراقبة والتحكم المتعلقة بالتوربينات.
الميزات
مصممة للاندماج مع أنظمة التحكم في توربينات Mark VIe.
توفر نقاط إنهاء قوية لأجهزة التوربينات على المستوى الميداني.
تدعم مدخلات نبضات MPU (المغناطيسية) عالية التردد.
مصممة لبيئات صناعية عالية الموثوقية.
التطبيقات
تُستخدم لوحة الإنهاء هذه في أنظمة توليد الطاقة وإدارة التوربينات الصناعية. وتُستخدم بشكل أساسي للربط مع أجهزة استشعار السرعة، ومعدات مراقبة جهد العمود، وغيرها من أجهزة التوربينات الحيوية التي تتطلب الحصول على إشارة دقيقة وإنهاؤها ضمن بنية Mark VIe.
المواصفات الفنية
طراز المنتج
IS200TTURH1B
الشركة المصنعة
جنرال إلكتريك
الوظيفة
لوحة إنهاء التوربين
عدد المدخلات
12
نطاق معدل نبضات MPU
2 هرتز إلى 20 كيلو هرتز
جهد العمود
5 فولت تيار مستمر
جهد الإمداد بالطاقة
125 فولت تيار مستمر
المدخل المقدر
200 إلى 230 فولت تيار متردد
رمز التعريفة الجمركية
8537101190
إرشادات التركيب
تأكد من فصل جميع مصادر الطاقة عن الرف والأسلاك الميدانية المرتبطة به قبل محاولة تركيب اللوحة أو إزالتها.
تعامل مع لوحة الدوائر المطبوعة باستخدام تقنيات تخفيف التفريغ الكهروستاتيكي (ESD) المناسبة لمنع تلف المكونات الإلكترونية الحساسة.
تحقق من تثبيت اللوحة بشكل صحيح في الفتحة المخصصة داخل خزانة Mark VIe وأن جميع توصيلات الأطراف مشدودة بالعزم المحدد.
قم بتوجيه كابلات الإشارة بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) للحفاظ على سلامة الإشارة.
تأكد من وجود تهوية كافية داخل خزانة التحكم للحفاظ على درجات حرارة التشغيل ضمن الحدود المحددة من قبل الشركة المصنعة.
الأسئلة الشائعة
هل لا يزال يتم تصنيع IS200TTURH1B؟
لا، لقد توقف تصنيع هذا الطراز من قبل الشركة المصنعة. نحن نوفر وحدات بديلة عالية الجودة لدعم أنظمة Mark VIe القديمة.
ما هي الوظيفة الأساسية لهذه اللوحة؟
تعمل IS200TTURH1B كواجهة إنهاء، مما يسمح لأجهزة الاستشعار الميدانية وأجهزة التوربينات بالاتصال بنظام التحكم Mark VIe I/O، وتتعامل على وجه التحديد مع مدخلات MPU ومراقبة جهد العمود.
