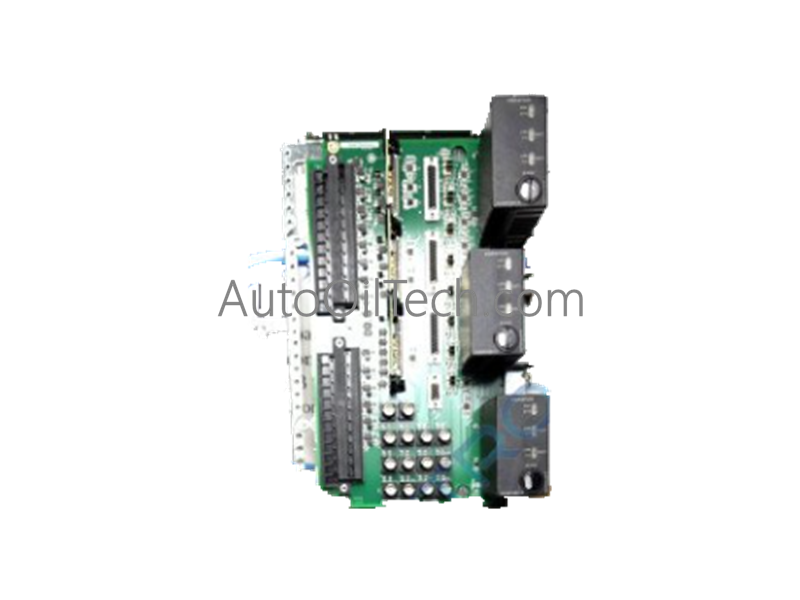

وحدة الخرج GE IS200STAOH2AAA (IS230SNAOH2A)

تعمل الوحدة GE IS200STAOH2AAA (IS230SNAOH2A)، المصنفة أيضًا باسم وحدة الإخراج التناظري IS230SNAOH2A مع لوحة طرف التوصيل المرتبطة بها IS200STAOH2AAA، كمكون مادي مخصص لتنفيذ حلقة تيار الحلقة المغلقة ضمن شبكات التحكم الصناعية Mark VIe. يجمع النظام بين تخطيط لوحة طرف التوصيل الأساسية IS200STAO وحزمة الإدخال/الإخراج PAOC المتخصصة، ويعمل ككتلة متكاملة واحدة تقوم بترجمة سجلات التحكم الداخلية إلى أوامر إخراج تناظري 0-20 مللي أمبير.

المواصفات الفنية

ديناميكيات التحكم الصناعي والقيادة

• قمع الضوضاء المحدد والترشيح: تدمج الوحدة شبكات ترشيح مدمجة للتيار المفاجئ مباشرة على طبقة لوحة الأطراف STAO. يقلل هذا التخطيط الدائري المادي من تموجات التردد العالي وارتفاعات الضوضاء الكهربائية عبر جميع نقاط الاتصال الطرفية البالغ عددها 36 نقطة، مما يحافظ على سرعة استجابة الخطوة مع عزل معدات التنفيذ النهائية عن اضطرابات الشبكة.
• تحديد وتشخيص السجل على اللوحة: تتضمن لوحة STAO المتكاملة شريحة تعريف مبرمجة مسبقًا تحتوي على معلمات معايرة المصنع والرموز التسلسلية للمنتج. عند التشغيل، تستجوب حزمة الإدخال/الإخراج PAOC هذا المكون لتأكيد توافق الأجهزة ومعايرة معلمات استشعار التيار الأساسية عبر خطوط الإخراج التناظري الثمانية.

الأسئلة الشائعة

س: كيف يقوم نظام تتبع الحلقة الداخلي بإجراء تشخيص ذاتي لتيارات 0-20 مللي أمبير؟

ج: تراقب كل قناة باستمرار انخفاض الجهد عبر مقاوم استشعار التيار المحلي. تعود هذه التغذية التشخيصية في الوقت الفعلي إلى معالج الإدخال/الإخراج الموجود على اللوحة؛ إذا أدت دائرة مفتوحة أو عطل في الحلقة إلى منع القناة من مطابقة هدفها المطلوب 0-20 مللي أمبير، يقوم المعالج بتحديد رمز خطأ محلي.

س: هل يمكن تكوين هذه الوحدة لتشغيل أحمال مشغلات عالية المعاوقة تصل إلى 1000 أوم؟

ج: تم تحسين مخرجات 0-20 مللي أمبير لمعاوقات حلقة المشغلات الصناعية القياسية. عندما تميل الحلقات نحو حدود مقاومة أعلى، يجب على المثبت التحقق من أن حدود امتثال جهد المشغل يمكن أن تدعم ملف التيار الكامل دون إحداث قص.

إرشادات التركيب الميداني

• محاذاة تخطيط الهيكل، قيود الخلوص، والتثبيت الميكانيكي: قم بتثبيت قاعدة الوحدة المدمجة بشكل نظيف على إطار تتبع قضيب DIN قياسي مؤرض. ضع التجميع عموديًا للسماح بتدفق تيارات الهواء الحرارية الداخلية بحرية، مع الحفاظ على فجوة خلوص 50 مم من المكونات المجاورة لمنع تركزات الحمل الحراري على الغلاف البلاستيكي.
• فصل الموصلات، قيود ممرات الأسلاك، وتأريض الدرع: قم بتعرية وتثبيت أسلاك الحقل في المحطات الطرفية Euro-block ذات الكثافة العالية البالغ عددها 36. قم بتوجيه مسارات مشغل 0-20 مللي أمبير هذه داخل قنوات مخصصة للجهد المنخفض منفصلة عن أي خطوط تيار متردد رئيسية أو موصلات طاقة محركات ثقيلة. قم بتأريض جميع طبقات درع الكابل الخارجية بشكل نظيف عند ناقل الأرض النحاسي المركزي للغلاف لعزل حلقات التحكم عن ضوضاء المجال الكهرومغناطيسي.
