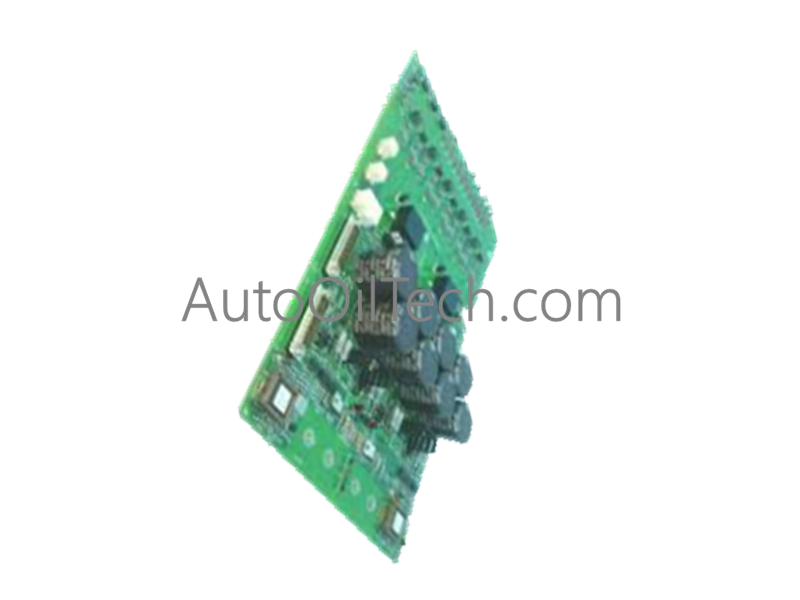

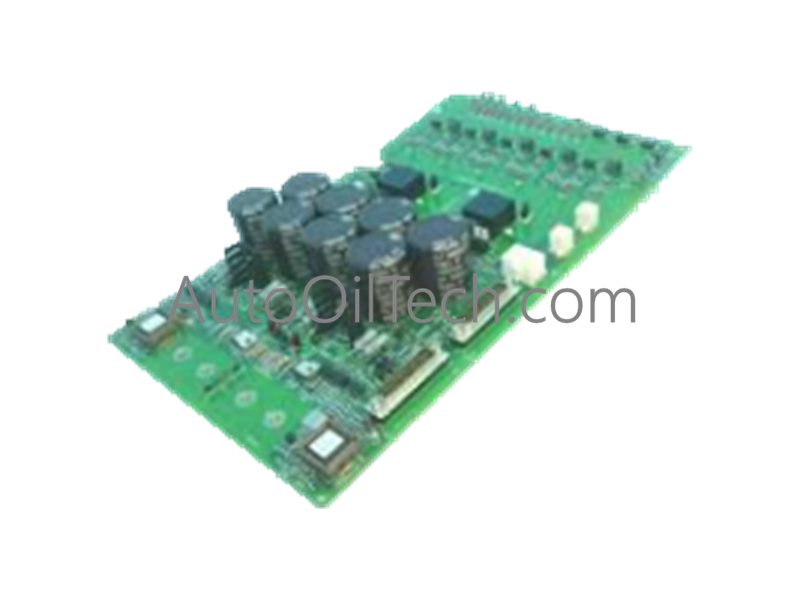

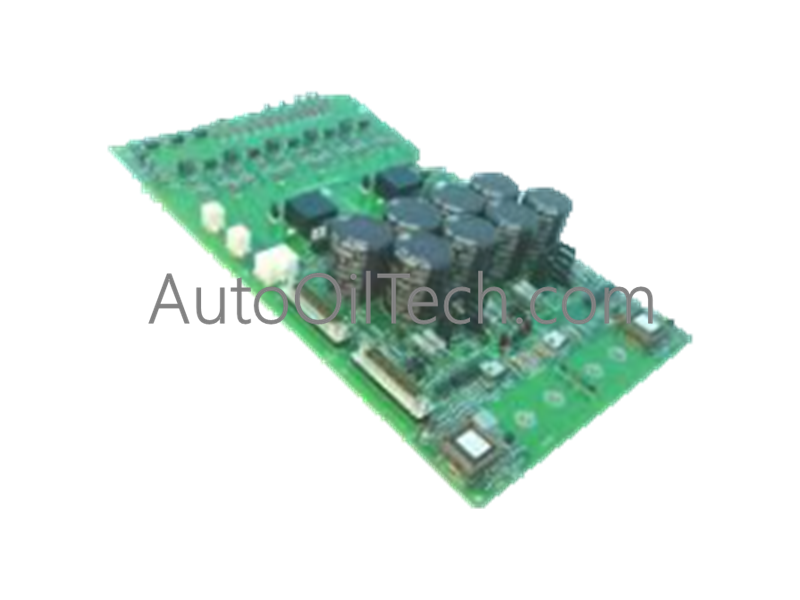

تم تصميم لوحة General Electric IS200EDEXG1AEA (لوحة التحكم في إزالة التهيج من المثير IS200EDEXG1AEA) للتحكم في إزالة التهيج وتثبيت الجهد في أنظمة التهيج EX2100e، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
IS200EDEXG1AEA
العلامة التجارية
جنرال إلكتريك
الأصل
الولايات المتحدة الأمريكية
الوزن
لوحة دوائر مطبوعة ذات مواصفات قياسية
الأبعاد
هيكل حاوية EX2100e قياسي
درجة حرارة التشغيل
من -30 درجة مئوية إلى +65 درجة مئوية
استهلاك الطاقة
مصدر طاقة خارجي عبر J1 و J2
نوع المنتج
لوحة التحكم في إزالة التهيج من المثير
السلسلة
EX2100e
سرعة الاتصال عبر الناقل الخلفي وواجهات الشبكة
تنسق الوحدة تفريغ الجهد الآمن وتثبيته أثناء إيقاف التشغيل في حالات الطوارئ، مما يمنع الارتفاعات المفاجئة عبر شبكات الطاقة. تضمن توافق وميض البرامج الثابتة القابل للتكوين وسرعة الاتصال عبر الناقل الخلفي التكامل المحدد مع لوحة الإدخال/الإخراج الرئيسية للمثير (EMIO) ولوحة طرف المثير (EXTB). يتصل مدخل الإشارة عبر الموصل J8 من EXTB، بينما يتم توصيل الموصل E1A بسلك توصيل مباشرة بالقطب الموجب لـ SCR للحفاظ على تنفيذ دقيق للتحكم في إزالة التهيج.
الأسئلة الشائعة
س: هل تدعم لوحة التحكم في إزالة التهيج الإدخال والاستخراج السريع (hot-swap) تحت طاقة النظام الحية؟
ج: لا، يجب عزل طاقة النظام والإمدادات الخارجية المتصلة عبر الموصلات J1 و J2 تمامًا قبل التعامل مع لوحة General Electric IS200EDEXG1AEA أو استبدالها لمنع الصدمات الكهربائية وتلف الدائرة.
س: كيف يتم توصيل إشارات الإدخال ووصلات القطب الموجب لـ SCR باللوحة؟
ج: تتصل إشارات إزالة التهيج عبر الموصل J8 من EXTB، ويتم إنشاء توصيل القطب الموجب لـ SCR باستخدام الموصل E1A الذي تم تكوينه بسلك توصيل.
إرشادات التركيب في الموقع
قم بتركيب لوحة الدوائر المطبوعة بإحكام داخل حاوية خزانة التحكم EX2100e المخصصة، مع ضمان الخلوص المادي المناسب لتبريد المكونات عبر نطاق درجة حرارة التشغيل من -30 درجة مئوية إلى +65 درجة مئوية. قم بتوجيه كابلات الإشارة ذات الجهد المنخفض وأسلاك الموصل بعيدًا عن خطوط الطاقة عالية الجهد لتقليل التداخل الكهرومغناطيسي. تحقق من أن جميع وصلات التوصيل، بما في ذلك J1 و J2 و J8 وسلك توصيل E1A، مثبتة ومؤمنة بالكامل قبل تشغيل النظام.
