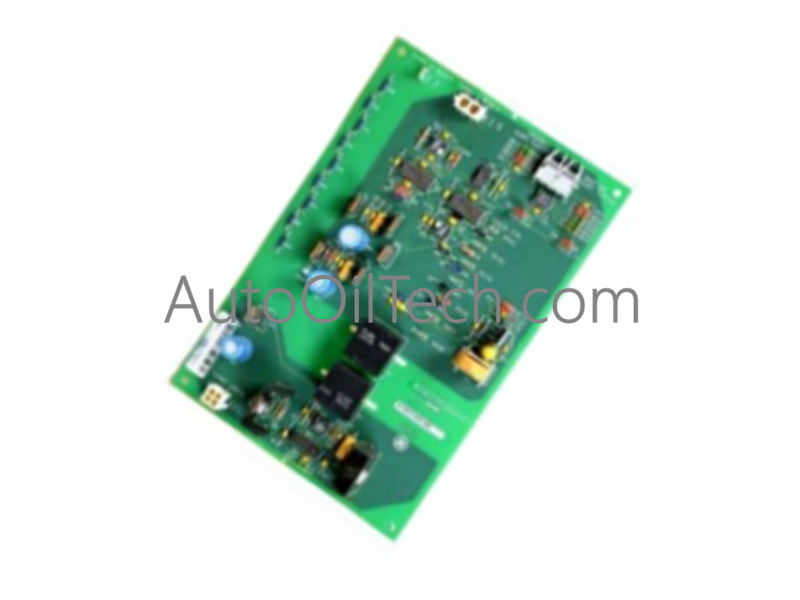

تعمل لوحة التغذية الراجعة General Electric IS200EDCFG1AED، والمفهرسة أيضًا باسم IS200EDCFG1AED، كمكون أجهزة مخصص لقياس جهد المجال وتيارات المجال من جسر مقوم السيليكون المُتحكم فيه (SCR) ضمن أنظمة التحكم في التوربينات من طراز Mark VI.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
IS200EDCFG1AED
العلامة التجارية
جنرال إلكتريك
المنشأ
الولايات المتحدة الأمريكية (USA)
الوزن
لوحة دوائر مطبوعة ذات ملف قياسي
الأبعاد
ملف حاوية Mark VI القياسي
درجة حرارة التشغيل
نطاق قياسي صناعي
استهلاك الطاقة
مدخل +24 فولت تيار مستمر خارجي
نوع المنتج
لوحة تغذية راجعة
السلسلة
Mark VI IS200
سرعة الاتصال عبر الناقل الخلفي وواجهات الشبكة
تتصل الوحدة بلوحة EISB الموجودة في لوحة خزانة التحكم عبر روابط الألياف الضوئية عالية السرعة. يضمن توافق برنامج الفلاش القابل للتهيئة وسرعة الاتصال القوية عبر الناقل الخلفي تكامل الشبكة المتزامن ضمن بنية نظام EX2100. توفر روابط الألياف الضوئية البلاستيكية أو المغلفة بالسيليكا الصلبة مناعة عالية ضد الضوضاء وعزل الجهد، مما يحافظ على سلامة الإشارة عبر مسافات إرسال طويلة.
الأسئلة المتكررة
س: هل تدعم لوحة التغذية الراجعة الاستبدال السريع تحت طاقة النظام الحية؟
ج: لا، يجب فصل الطاقة تمامًا عن مصادر الطاقة الخارجية ومدخلات الرف قبل إزالة أو إدخال وحدة General Electric IS200EDCFG1AED لمنع الأعطال الكهربائية وأخطاء الاتصال بالناقل.
س: كيف يتم توفير الطاقة للوحدة لمراقبة الحالة التشغيلية؟
ج: يتم توفير الطاقة عبر مدخل +24 فولت تيار مستمر خارجي متصل بالموصل J16، والذي يقوم بتشغيل تحويل التيار المستمر إلى تيار مستمر الداخلي ويشغل مؤشر LED الأخضر لحالة PSOK الذي يتم مراقبته من مخرجات الجهد +/-15 فولت تيار مستمر.
إرشادات التركيب في الموقع
قم بتركيب لوحة الدوائر المطبوعة بإحكام داخل حاوية لوحة التحكم المخصصة، مع ضمان الخلوص المادي المناسب للمشعات الحرارية الداخلية وتبريد المكونات. قم بتوجيه كابلات الألياف الضوئية البلاستيكية أو المغلفة بالسيليكا الصلبة عالية السرعة بعناية، مع الالتزام بقيود الحد الأدنى لنصف قطر الانحناء لمنع التوهين البصري. تحقق من أن توصيلات الطاقة الخارجية +24 فولت تيار مستمر على الموصل J16 وتوصيلات التأريض مؤمنة بالكامل قبل تشغيل النظام.
