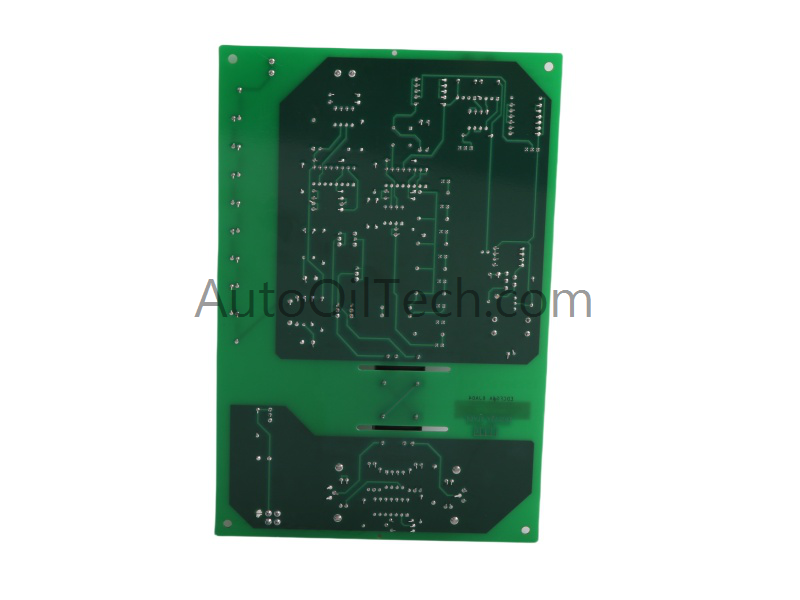

لوحة التغذية الراجعة لتيار الإثارة المستمر GE IS200EDCFG1ADC

الوصف

تعمل لوحة التغذية الراجعة للتيار المستمر للمحرض GE IS200EDCFG1ADC كمكون مادي مخصص لقياس تيار المجال وجهد المجال عند جسر المقوم المتحكم فيه بالسيليكون (SCR) ضمن منصات نظام التحكم في الإثارة EX2100e.

مواصفات الأجهزة

توافق اللوحة الخلفية والبرامج الثابتة

يتكامل هذا الموديل مباشرة في إطار إثارة EX2100e، مما يؤسس واجهة ألياف بصرية عالية السرعة إلى لوحة ناقل الإثارة ISBus (EISB) داخل لوحة التحكم الرئيسية. بالاعتماد على وصلة بصرية مخصصة من نقطة إلى نقطة، يقوم الجهاز بعزل إلكترونيات رف التحكم عن الإمكانات عالية الجهد الموجودة على جسر SCR مع الحفاظ على مناعة عالية ضد الضوضاء الكهرومغناطيسية. ترتبط جميع فترات أخذ العينات عالية السرعة، وعوامل القياس، وخوارزميات تكييف الإشارة بمراجعة فلاش البرامج الثابتة المحددة المبرمجة في معالجات التحكم الأساسية، مما يمنع فقدان الحزم أو تأخير تحويل الإشارة.

الأسئلة المتداولة

س: أين يتم وضع هذا الموديل فعليًا لجمع بيانات القياس الخاصة به؟ ج: يتم وضع اللوحة عند مجموعة جسر SCR (المقوم المتحكم فيه بالسيليكون)، حيث تقوم بتتبع ورقمنة معلمات تيار المجال وجهد المجال مباشرة.

س: ما نوع آلية العزل التي تستخدمها IS200EDCFG1ADC للإرسال؟ ج: تستخدم وصلة ألياف بصرية عالية السرعة للاتصال بلوحة EISB في لوحة التحكم. توفر هذه الوسائط البصرية عزلًا كاملًا لجهد الجلفانيك وتحمي إشارات البيانات من الضوضاء الكهربائية ذات النمط المشترك.

س: ما فائدة الطلاء المتوافق المطبق على لوحة الدوائر المطبوعة هذه؟ ج: تحمي طبقة الطلاء المتوافقة الدوائر الكهربائية المثبتة على السطح من التهديدات البيئية مثل الرطوبة المحمولة في الهواء والغبار والملوثات الموصلة، مما يسمح لها بالعمل بشكل موثوق من -30 إلى 65 درجة مئوية.

إرشادات التثبيت الميداني

• نصف قطر الانحناء للكابل البصري: حافظ على الامتثال الصارم لقيود نصف قطر الانحناء الأدنى عند تشغيل كابلات الألياف البصرية إلى لوحة EISB. يؤدي الانحناءات الأكثر حدة من الحد المحدد إلى توهين الضوء وفشل حزم الإشارة.
• حماية من التفريغ الكهروستاتيكي (ESD): تتميز هذه المجموعة بمكونات SMT حساسة. يجب على الفنيين ارتداء سوار معصم ESD معاير ومؤرض قبل التعامل مع الوحدة أو إخراجها من الصندوق أو صيانتها لمنع أعطال البوابة الناتجة عن الكهرباء الساكنة.
• سلامة وعزل جسر SCR: قبل إجراء أي أعمال تركيب أو صيانة مادية، تحقق من أن جسر SCR غير مزود بالطاقة بالكامل، ومغلق، ومُوسم. تأكد من تفريغ جميع إمكانات التيار المستمر عالية الجهد تمامًا.
• سلامة موصل الألياف: نظف جميع أطراف حلقات الألياف البصرية بمناديل بصرية متخصصة خالية من الوبر وتأكد من خلوها من الغبار قبل تثبيت الكابلات في أجهزة الإرسال والاستقبال البصرية.
