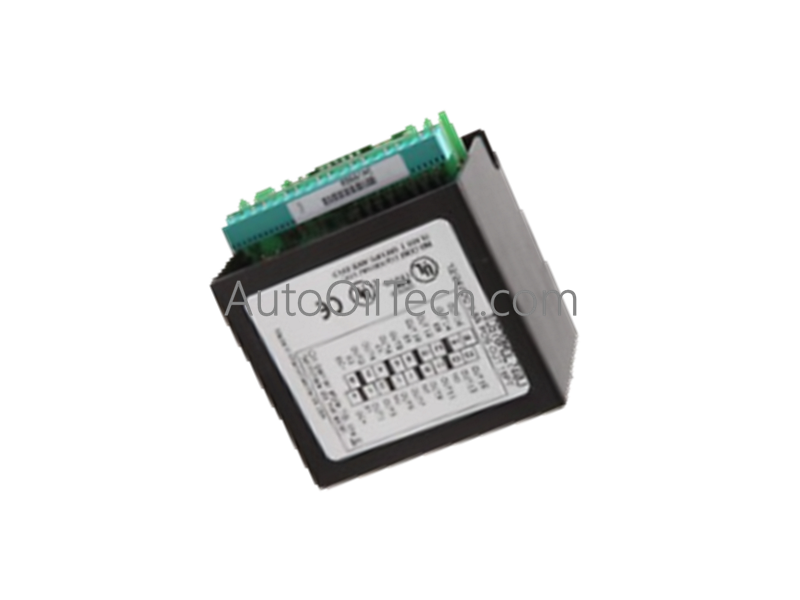

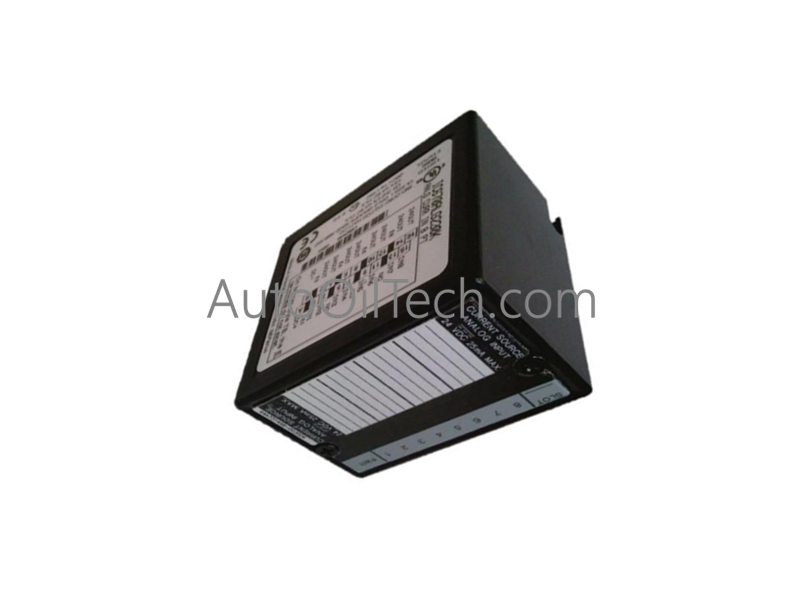

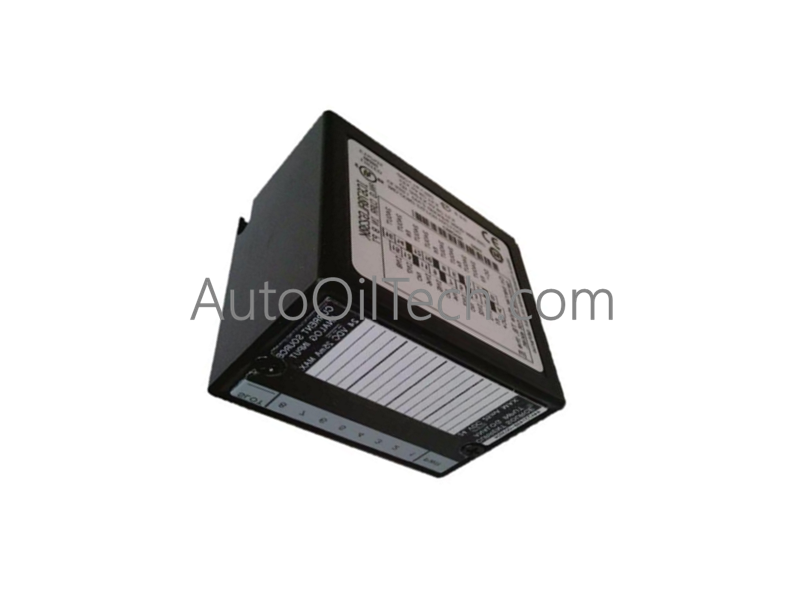

وحدة إدخال RTD طراز GE IC670ALG620

في الأوراق المالية!
  • Part Number: IC670ALG620
  • Brand: Honeywell
  • Type: وحدة إدخال RTD
  • Dimensions: 4x18.5x12.7 سم
  • Country of Origin: الولايات المتحدة الأمريكية
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Black
  • Gray
Power Source
  • DC-powered
Communication Protocols
  • Ethernet
Controller Design
  • Modular
Tags: GE , GE Fanuc , GE Fanuc Field Control Series , RTD Input Module

وصف المنتج

تعمل وحدة GE Fanuc IC670ALG620، والمُفهرسة أيضاً تحت اسم وحدة الإدخال IC670 RTD، كمكون مادي مخصص لاكتساب بيانات درجة الحرارة ضمن محطات الإدخال/الإخراج للتحكم في الحقل. تتصل الوحدة الصلبة مباشرةً بما يصل إلى 4 كاشفات مستقلة لدرجة الحرارة المقاومة (RTDs) بشكل طبيعي على مستوى الأجهزة لقياس وخطية الخصائص الحرارية عبر أطر المعالجة المعيارية.

المواصفات الفنية للأجهزة

المعلمة المواصفات
النموذج IC670ALG620
العلامة التجارية GE Fanuc Emerson
المنشأ الولايات المتحدة الأمريكية
الوزن 1.00 رطل (0.45 كجم)
الأبعاد المقاس القياسي لوحدة الإدخال/الإخراج للتحكم في الحقل
درجة حرارة التشغيل 0 إلى 60 درجة مئوية تفاوتات صناعية قياسية في حاوية غير مهواة
حساسية درجة الحرارة +/-0.004% من القراءة، +/-1.5 مللي فولت لكل درجة مئوية مشار إليها بالإدخال (0 إلى 60 درجة مئوية)
كثافة القنوات 4 قنوات إدخال
توافق المستشعر RTDs بـ 3 أسلاك و/أو 4 أسلاك (تكوينات البلاتين، النيكل، النيكل/الحديد، النحاس)
نطاقات المقاومة القابلة للتحديد 0 إلى 500 أوم / 0 إلى 3000 أوم
الدقة الرقمية 15 بت زائد الإشارة
ملف تعريف وقت المسح الضوئي تردد الخط 60 هرتز: 210 مللي ثانية / تردد الخط 50 هرتز: 230 مللي ثانية
رفض الوضع الطبيعي 60 ديسيبل عند 50/60 هرتز، 100% مدى
أقصى مقاومة للوصلة 5 أوم كحد أقصى للمقاومة لكل سلك توصيل
تشخيص الأخطاء كشف سلك RTD المفتوح، دائرة قصر الإدخال، تحت النطاق، فوق النطاق، إنذار عالي/منخفض
مؤشر الحالة 1 مؤشر LED باللوحة الأمامية (تشغيل = عادي، إيقاف = لا توجد طاقة، وميض = خطأ)
استهلاك طاقة وحدة واجهة الناقل (BIU) 190 مللي أمبير كحد أقصى للتيار المسحوب من لوحة توصيل وحدة واجهة الناقل
نوع المنتج وحدات الإدخال التناظرية

واجهة التحكم الصناعي وأجهزة نظام التحكم الموزع (DCS)

  • التحكم في العزل من قناة إلى قناة وتصفية الإشارة تحتوي دارة الإدخال الإلكترونية على معلمات عزل موضعية لفصل الضوضاء الصناعية عالية التردد عن المجموعة الفرعية لمعالجة المنطق الأساسي. تتضمن الوحدة تصفية نشطة توفر نسبة رفض للوضع الطبيعي تبلغ 60 ديسيبل عند ترددات شبكة 50/60 هرتز، مما يمنع التداخل الكهرومغناطيسي من تشويه سجلات درجة الحرارة الميليفولت الدقيقة.
  • إدارة إلغاء الوصلة الباردة ومقاومة الأسلاك بالنسبة لمستشعرات RTD ذات 3 أسلاك و 4 أسلاك، تطبق الوحدة تقنيات تعويض مقاومة الأسلاك في الوقت الفعلي على الطبقة الطرفية. من خلال أخذ عينات من انخفاض الجهد عبر أسلاك الإرجاع المتطابقة (بحد أقصى 5 أوم لكل سلك توصيل)، تقوم مصفوفة المعالجة بإزالة الانحراف الناجم عن الأسلاك حسابياً، مما يؤدي إلى استقرار خرج الدقة الرقمية البالغ 15 بت مقابل أطوال الموصلات الميدانية المتغيرة.

الأسئلة المتداولة

س: كيف ينبغي إدارة قناة غير مستخدمة في IC670ALG620 لتجنب أخطاء التشخيص؟

ج: يجب تكوين القنوات غير المستخدمة كنقاط غير نشطة داخل قاعدة بيانات المحطة باستخدام مبرمج يدوي عبر وحدة واجهة الناقل. إذا تركت نشطة ولكن غير متصلة، فإن منطق التشخيص للدوائر المفتوحة للوحدة سيطلق سجل خطأ RTD مفتوحًا دائمًا ويومض مؤشر LED باللوحة الأمامية.

س: ما هي مواد المستشعرات الصريحة المدعومة ضمن جداول البحث المحددة مسبقًا للوحدة؟

ج: تحتوي البرامج الثابتة على منحنيات خطية محملة في المصنع لتركيبات RTD الصناعية القياسية. يسمح هذا بالتحليل المباشر للبيانات لعناصر مستشعر المقاومة البلاتينية (مثل Pt100)، والنيكل، والنيكل/الحديد، والنحاس دون الحاجة إلى خوارزميات قياس مخصصة في PLC المضيف.
